Micrometer Simulator

profesyonel

https://play.google.com/store/apps/details?id=com. ionicframework.micrometerpro222177406

Ücretsiz uygulama

https://play.google.com/store/apps/details?id=com. ionicframework.micrometerapp268865

hakkında

Fu-Kwun Hwang, Loo Kang WEE tarafından yazılmış kodlara dayanan açık kaynaklı bir fizik simülasyonu.

daha fazla kaynak burada bulunabilir

http://iwant2study.org/ospsg/index.php/interactive-resources/physics/ 01-ölçümler

Giriş

Mikrometreler, bir ölçekten okumak için yeterince büyük olan vidanın büyük dönmelerine doğrudan ölçmek için çok küçük olan küçük mesafeleri büyütmek için vida prensibini kullanır. Bir mikrometrenin doğruluğu, kalbindeki diş formunun doğruluğundan kaynaklanır. Bir mikrometrenin temel çalışma prensipleri aşağıdaki gibidir: Doğru yapılmış bir vidanın dönme miktarı, vidanın ucu olarak bilinen sabit boyunca belirli bir miktarda eksenel harekete (ve tersi) doğrudan ve kesin olarak bağıntılı olabilir. Bir vidanın ucu, bir tam tur (360 °) ile eksenel olarak ileri doğru hareket ettiği mesafedir. (Çoğu dişlikte [yani, tüm tek-başlangıç ​​dişlerinde], kurşun ve adım esas olarak aynı konsepte atıfta bulunur.) Vidanın uygun bir ucu ve ana çapı ile, belirli bir eksenel hareket miktarı elde edilir. çevresel hareket. Mikrometre, gerçek bir mikrometrenin en işlevsel fiziksel parçalarına sahiptir.

Çerçeve (Turuncu) Örs ile namluyu birbirine göre sabit tutan C biçimli gövde. Kalın çünkü genleşmeyi ve ölçümü bozabilecek büzülmeyi en aza indirmesi gerekiyor. Çerçeve ağırdır ve sonuç olarak tutma el / parmaklarının ciddi şekilde ısınmasını önlemek için yüksek bir termal kütleye sahiptir. cihazın en küçük bölümü için 0.01 mm bir metne sahiptir, metnin gerçek mikrometre ile birleşmesine izin vermek için 2 tur = 100 = 1.00 mm

Örs (Gri) Milin doğru hareket ettiği ve numunenin dayandığı parlak kısım.

Kovan / varil / stok (Sarı) Üzerinde doğrusal ölçek bulunan sabit yuvarlak parça. Bazen değişken işaretler.

Kilit somunu / kilit halkası / yüksük kilidi (Mavi) Bir ölçüyü anlık tuttuğunuz gibi, iş milini sabit tutmak için sıkılaştırılan tırtıklı kısım (veya kol).

Vida (görünmez) Mikrometrenin kalbi Namlu içindedir.

Mil (Koyu Yeşil) yüksüğün örs yönünde hareket etmesine neden olan parlak silindirik kısım.

Yüksük (Yeşil) Baş parmağının döndüğü kısım. Mezun olmuş işaretler.

Cırcır (Teal) (gösterilmiyor) Sapın ucundaki, kalibre edilmiş bir torkta kaydırarak uygulanan basıncı sınırlayan cihaz.

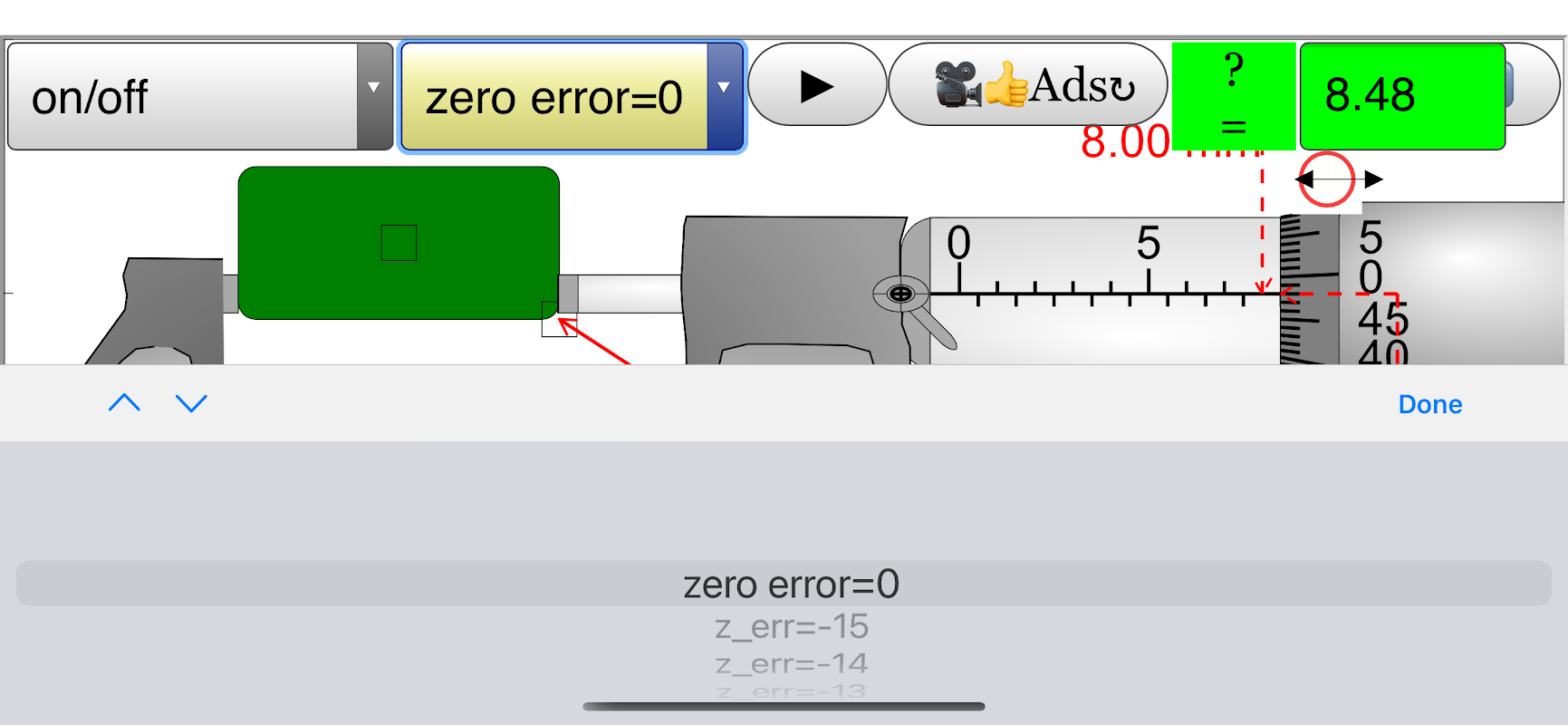

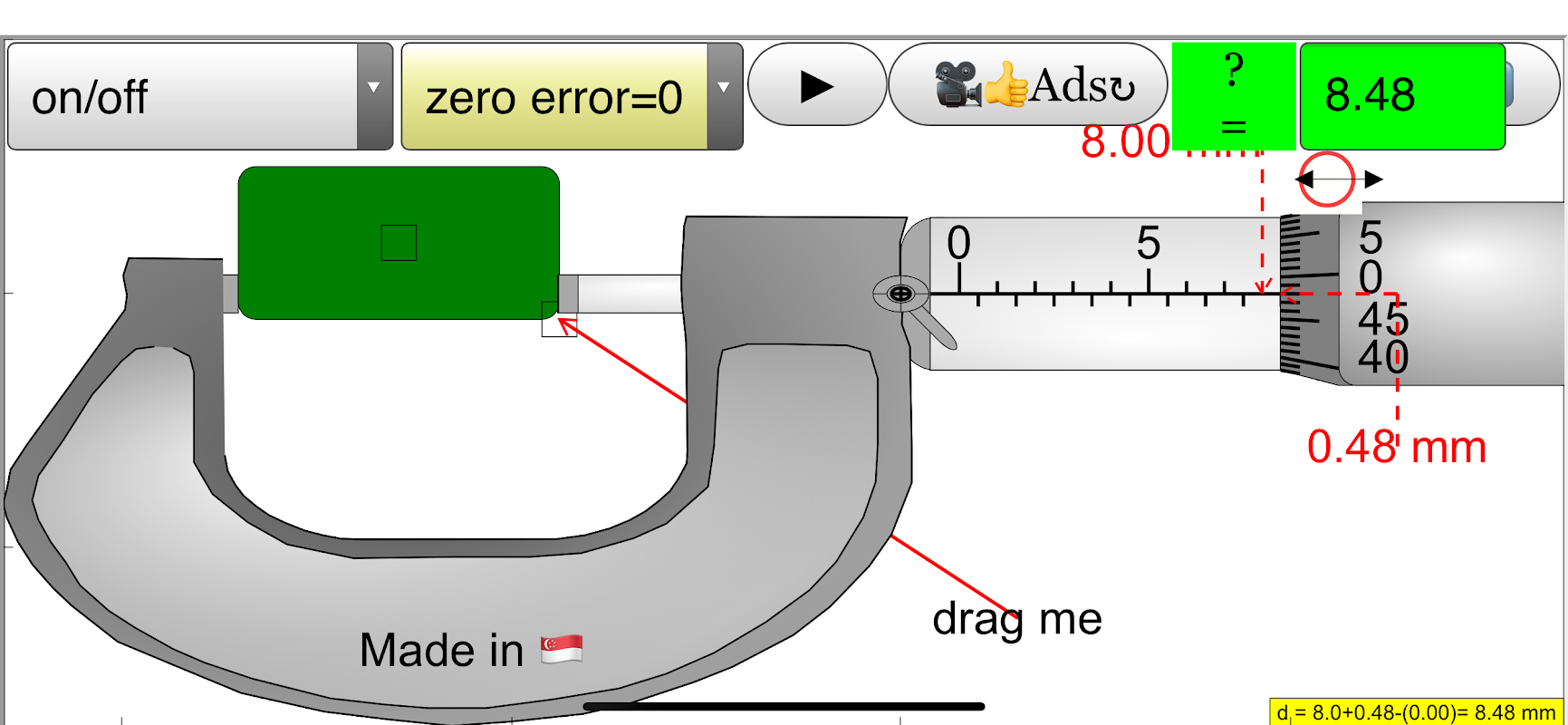

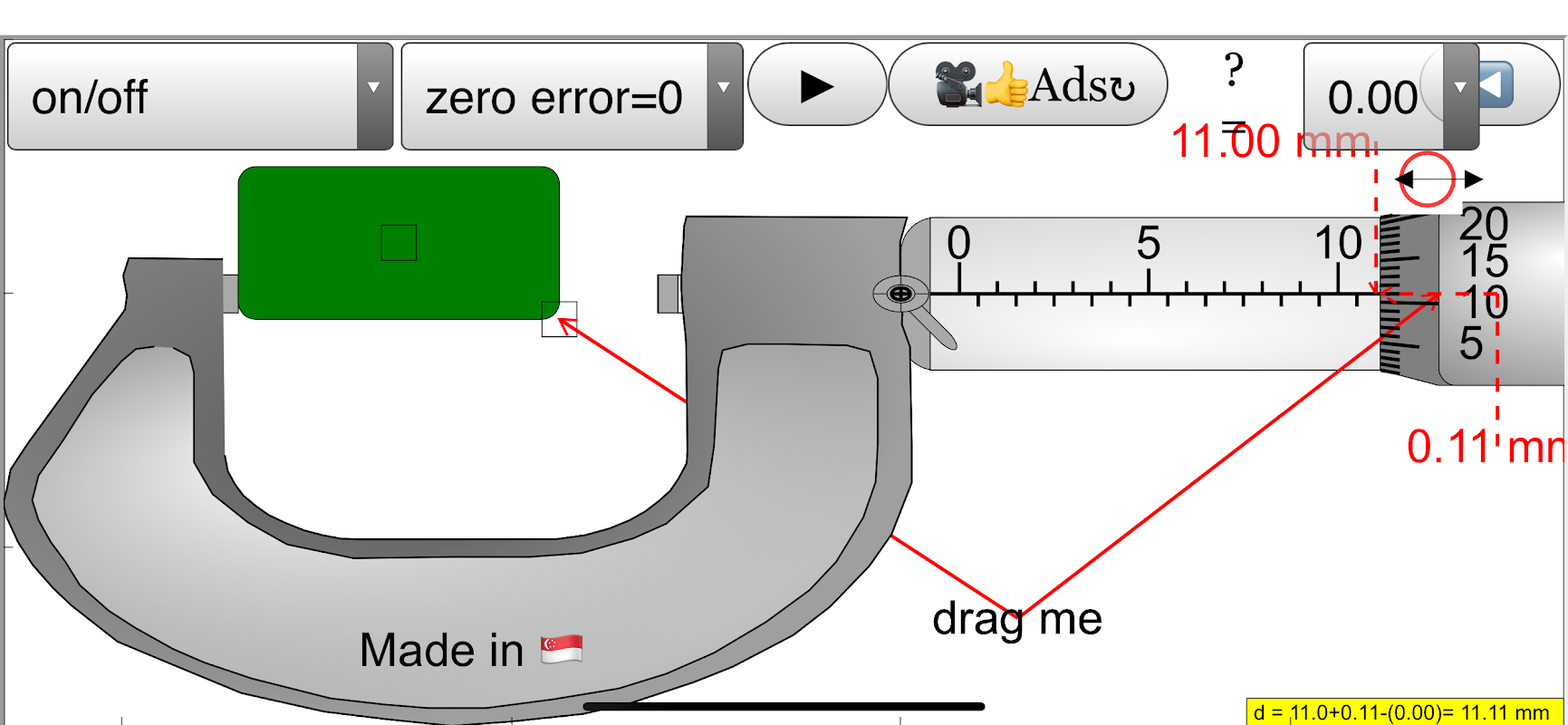

Bu uygulamada, nesnenin y hareketini örs ve iş miline (çeneler) y hareketini kontrol etmek için kaydırıcının sol üst kısmında bir nesne (Siyah) vardır, grafikler ayrıca sürükleme işlemine de izin verir. nesnenin x boyutunu örs ve iş miline (çeneler) kontrol etmek için sol altta sürgü ile. Sol alt kaydırıcıda, mikrometrenin +0.15 mm (maks) veya -0.15 mm (min) sıfır hatası olup olmadığını araştırmayı sağlayan sıfır hata kontrolü bulunur.

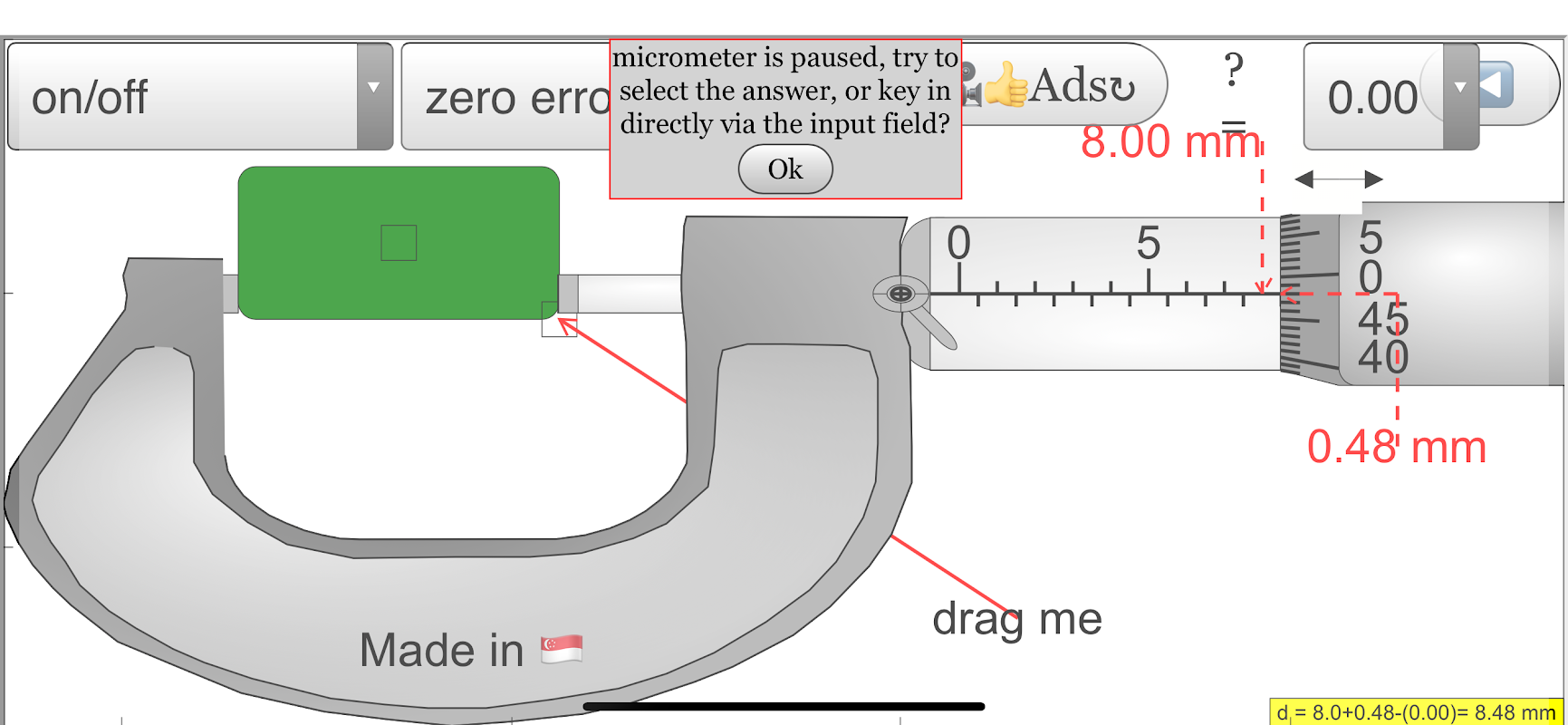

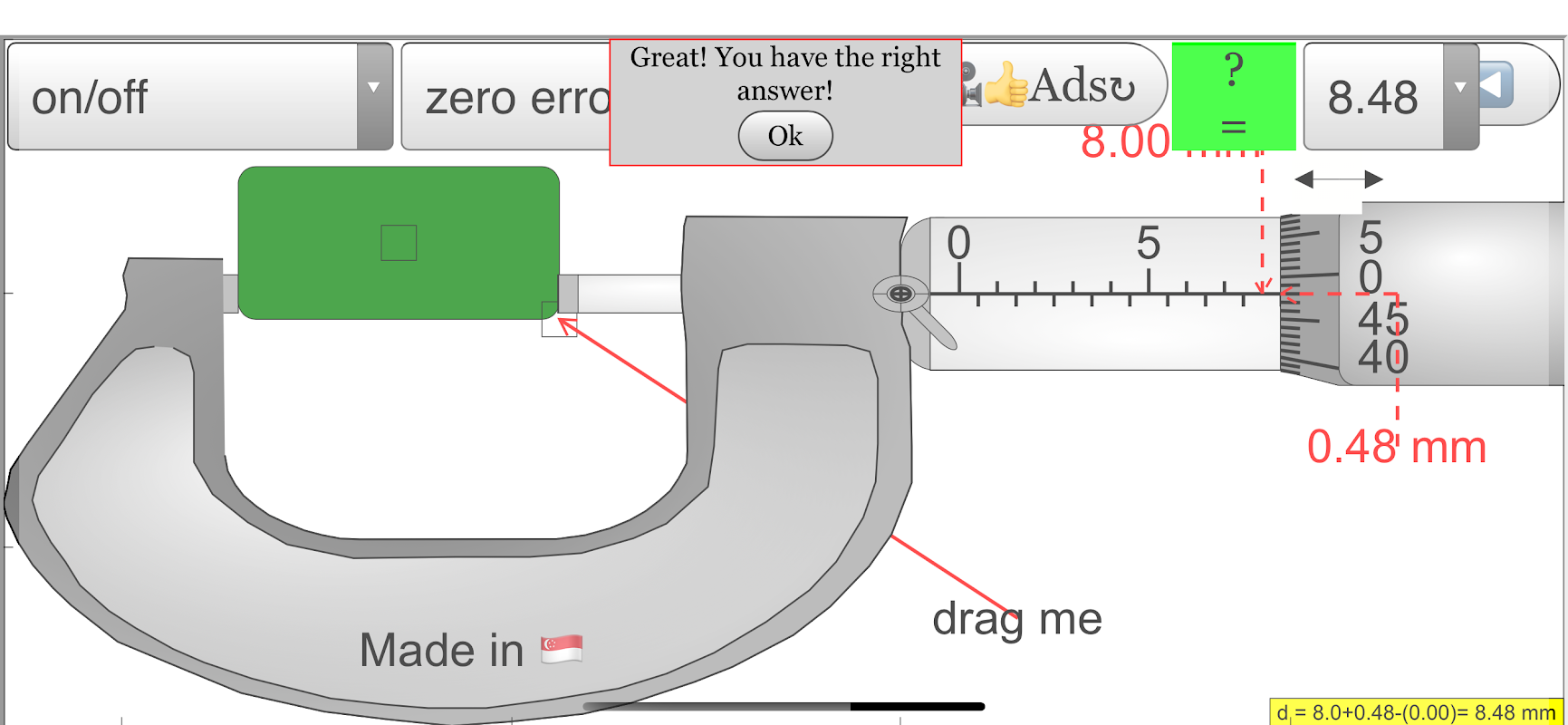

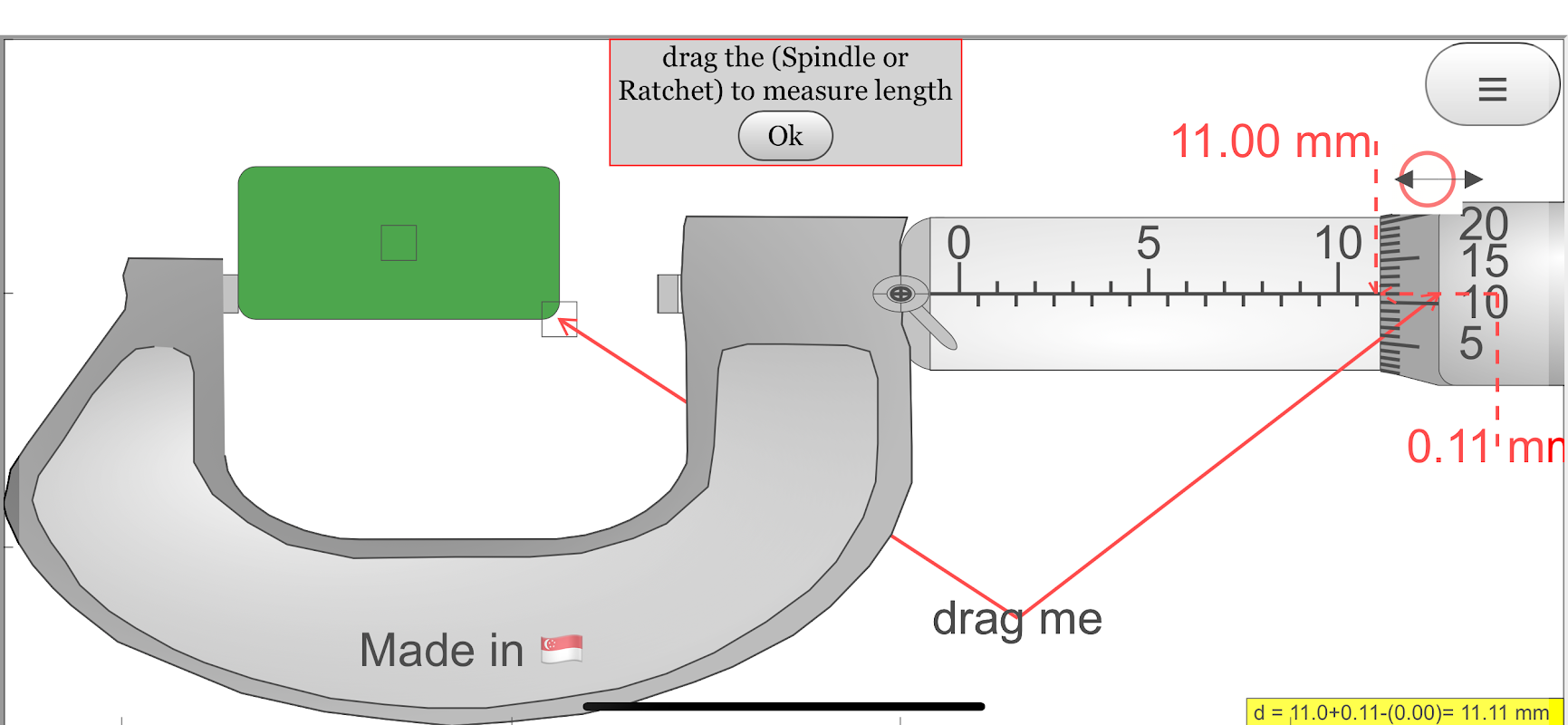

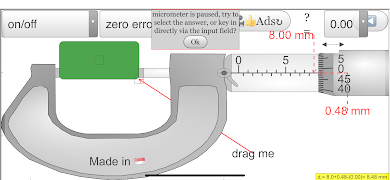

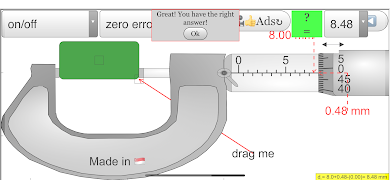

Onay kutuları vardır: ipucu: ilgilenilen bölgeyi ve beraberindeki cevabın rasyonel gerekçesini gösteren kılavuzlar ve oklar. cevap: ölçümü gösterir d = ??? mm kilit: İş milinin pozisyonundaki değişiklikleri devre dışı bırakan ve ardından ölçüm ile değiştirilemeyen gerçek mikrometrede kilit fonksiyonunun simüle edilmesini sağlar. Alt kısımda, iş milinin konumunu kontrol etmek için yeşil bir sürgü vardır, görünümün herhangi bir bölümünü sürükleyin, iş milini de sürükler.

İlginç gerçek

Bu simülasyon, nesne algılamaya ve O seviyesi Fizik eğitimi için hedeflenen ipuçlarına sahiptir, sıfır hatası da birçok uygulamanın sahip olmadığı bir yapıya sahiptir.
