ixSplitZ membantu anda memilih nisbah perpecahan tepat untuk paip gentian optik dengan mengira bajet dalam persekitaran penempatan.

Kabel gentian optik digunakan untuk menyambungkan komputer dan peralatan rangkaian untuk komunikasi berkelajuan tinggi dari 1 hingga 100 gigabit sesaat. Satu paip gentian boleh dimasukkan dalam kabel untuk berpecah beberapa cahaya dan menurunkannya kabel lain untuk alat pemantauan rangkaian seperti sistem pengesanan pencerobohan atau penganalisis protokol. Nisbah perpecahan Pili ini mengenal pasti apa peratus daripada cahaya itu berpecah untuk alat. Sebagai contoh, nisbah 50/50 split bermakna jumlah yang sama cahaya dihantar kepada alat dan ke bawah kabel utama. A 70/30 split nisbah paip menyimpan 70% daripada cahaya dalam kabel utama dan menghantar 30% alat. Nisbah perpecahan optimum untuk penempatan yang diberikan adalah dengan mengira bajet cahaya, berdasarkan faktor-faktor seperti panjang pelbagai kabel dan kuasa pelancaran dan menerima sensitiviti penerima optik di setiap hujung kabel. ixSplitZ mengambil pekerjaan yg membosankan daripada pengiraan ini dengan membiarkan anda hanya memasuki pelbagai parameter dan segera melihat margin reka bentuk di setiap titik akhir untuk pelbagai nisbah berpecah.

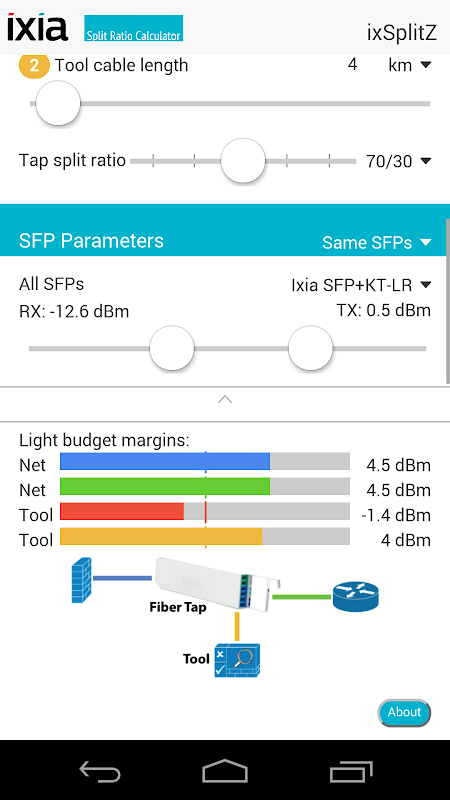

Operasi App: The footer app menunjukkan paip air dipasang di tengah-tengah hubungan rangkaian timur-barat (kabel biru dan hijau), dengan data ditoreh akan selatan ke alat (kabel emas, yang membawa dua data sungai ke alat dan tiada trafik pulang). Di atas grafik, empat bar memaparkan margin bajet cahaya di setiap satu daripada empat titik hujung sebagai anda mengubah data tatarajah. Jika margin adalah kurang daripada 0 pada mana-mana titik akhir, bar bertukar merah, menyedarkan anda bahawa nisbah perpecahan tidak akan bekerja di penempatan ini.

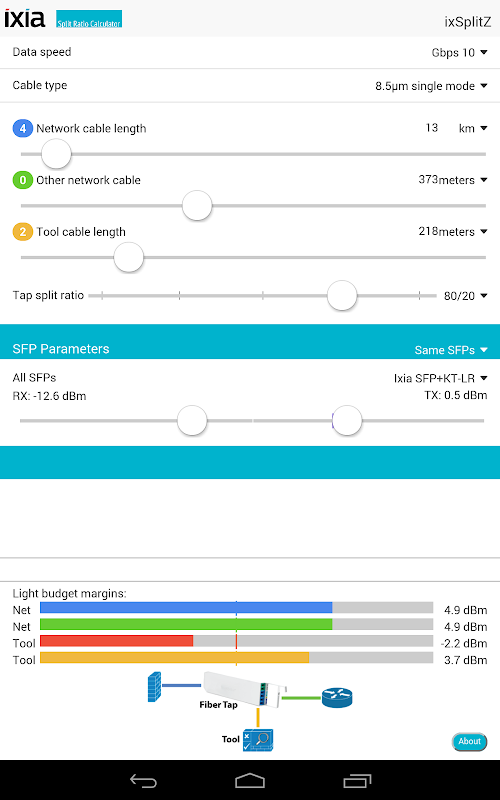

Pilih kelajuan link anda dan jenis kabel, dan menggunakan tiga slider atas untuk memasuki panjang kabel anda. Lencana di sebelah kiri muncul dialog yang anda boleh gunakan untuk memasukkan bilangan splices tambahan (iaitu, panel patch, menambah +1 bagi setiap pasangan mengawan penyambung) setiap kabel. Setiap sambat menambah-0.5dBm untuk mod,-0.2dBm untuk mod tunggal. (Sambungan titik akhir sudah kira, jadi lencana perlu membaca 0 jika kabel menghubungkan titik hujung langsung.) Gunakan gelangsar keempat untuk menukar nisbah perpecahan paip dan melihat bagaimana ia memberi kesan kepada margin bajet cahaya di empat titik hujung.

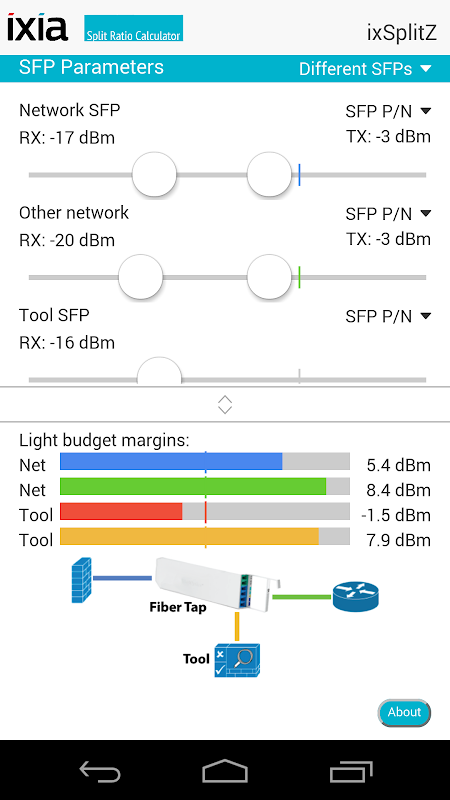

Menggunakan bahagian Parameter SFP untuk menentukan kuasa pelancaran dan menerima sensitiviti penerima yang anda gunakan. Jika anda memilih "SFPs Sama," SFP Ixia untuk kelajuan yang dipilih dan jenis kabel secara automatik digunakan untuk semua empat titik hujung. Jika anda memilih "SFPs berbeza," anda boleh memilih dengan nombor bahagian SFP daripada senarai tarik turun di sebelah kanan, atau anda boleh mencari maklumat dalam kepingan data penerima anda memasukkannya menggunakan slider. Senarai tarik menawarkan hanya penerima yang dipadankan dengan kelajuan pautan dan jenis kabel yang ditetapkan dalam bahagian atas.

Jika anda ingin memahami pengiraan asas ixSplitZ melakukan, klik butang Mengenai di sudut bawah kanan, kemudian klik pautan "pengiraan App menjelaskan (pdf)".
