Конструктор схем СДНФ

เรียนรู้การใช้งานซึ่งเป็นที่ติดตั้งในห้องปฏิบัติการจำลองสำหรับวินัยพื้นฐานของเทคโนโลยีดิจิตอล จำลองให้ประสิทธิภาพการทำงานของห้องปฏิบัติการและการปฏิบัติงานในส่วน "คำอธิบายทางคณิตศาสตร์ของอุปกรณ์ดิจิตอล" และ "อุปกรณ์ตรรกะผสม." โปรแกรมประยุกต์ที่สามารถเป็นประโยชน์กับครูของโรงเรียนเทคนิคนักเรียนของวงจรดิจิตอลเช่นเดียวกับผู้ที่ต้องการด้วยตัวเองได้เรียนรู้พื้นฐานของอุปกรณ์อิเล็กทรอนิกส์ดิจิตอล

วัตถุประสงค์ของโครงการ:

- การศึกษาความหมายทางกายภาพของรูปแบบปกติท​​ี่สมบูรณ์ลักษณะที่แยกการทำงานตรรกะ (PDNF, Eng PDNF - รูปแบบปกติท​​ี่สำคัญ disjunctive.);

- การศึกษาเพื่อการสังเคราะห์ของอุปกรณ์ตรรกะขึ้นอยู่กับรูปแบบที่เกี่ยวกับพีชคณิตของฟังก์ชั่นการบันทึกของพีชคณิตของตรรกะ (FAL);

- การก่อตัวของการฝึกอบรมทักษะการปฏิบัติการพัฒนารูปแบบโครงสร้างประเภทรวมกัน LUN ระบุเป็น PDNF;

- การศึกษาการทำงานของอุปกรณ์ที่พัฒนาขึ้นในโหมดแบบคงที่และแบบไดนามิก

โปรแกรมที่ช่วยให้คุณสามารถออกแบบวงจรอิเล็กทรอนิกส์ที่ง่ายดิจิตอลโดยใช้ประตูพื้นฐาน conjunctors, disjunctors และอินเวอร์เตอร์ วงจรอาจรวมถึงหนึ่งสองหรือสามปัจจัยการผลิต จำนวนสูงสุดของเอาท์พุท - สี่ ดังนั้นจำลองสามารถที่จะตระหนักถึงสี่พล FAL สามข้อโต้แย้งให้ถ้าจำเป็นชุดที่สมบูรณ์ของหน่วยส่วนประกอบ (mintermov) ในการสร้างฟังก์ชั่นตรรกะอุปกรณ์จะต้องถูกกำหนดไว้ล่วงหน้าพีชคณิตเป็น PDNF

โปรแกรมรวมถึง:

- ความเป็นไปได้ของการสร้างโครงการใหม่บันทึกไว้ในหน่วยความจำอุปกรณ์โหลดและแก้ไขโครงการรอด

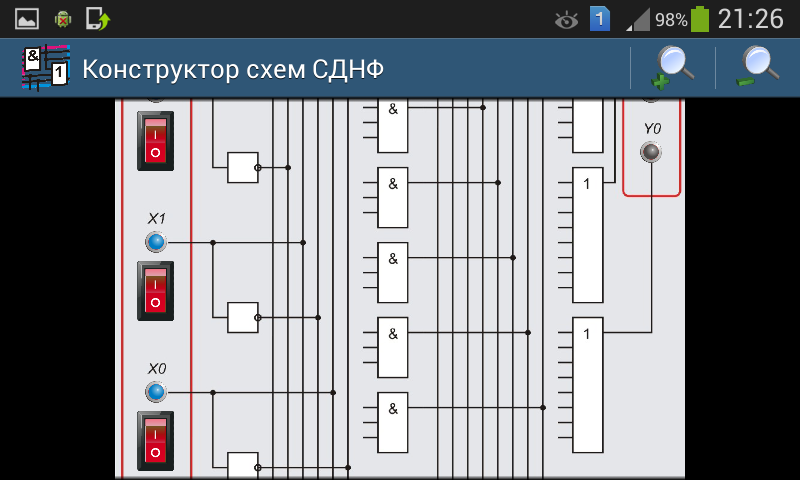

- อินเตอร์เฟซแบบโต้ตอบที่มีคุณภาพสูงภาพเวกเตอร์ติดตั้งห้องปฏิบัติการควบคุมและตัวบ่งชี้ที่;

- คู่มือการตั้งค่าในห้องปฏิบัติการซูมขึ้นอยู่กับขนาดและความละเอียดของหน้าจอเพื่อความสะดวกในการดำเนินงาน

- ขั้นตอนการใช้งานง่ายของการสร้างรูปแบบขึ้นอยู่กับผลกระทบโดยตรงต่อองค์ประกอบของอินเตอร์เฟซ;

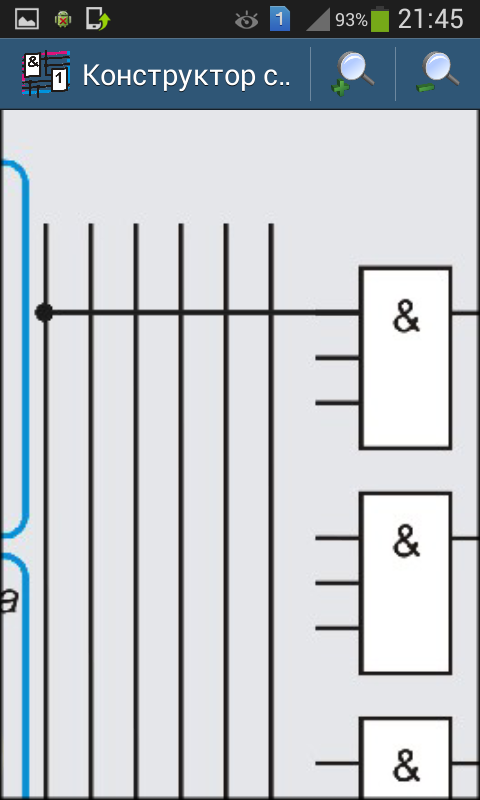

- การใช้งานง่ายขององค์ประกอบวงจรของความสามัคคีและผลรวมตรรกะในรูปแบบของการรวมกันของปัจจัยการผลิตและ conjunctors disjunctors กับตัวนำที่สอดคล้องกันของยาง;

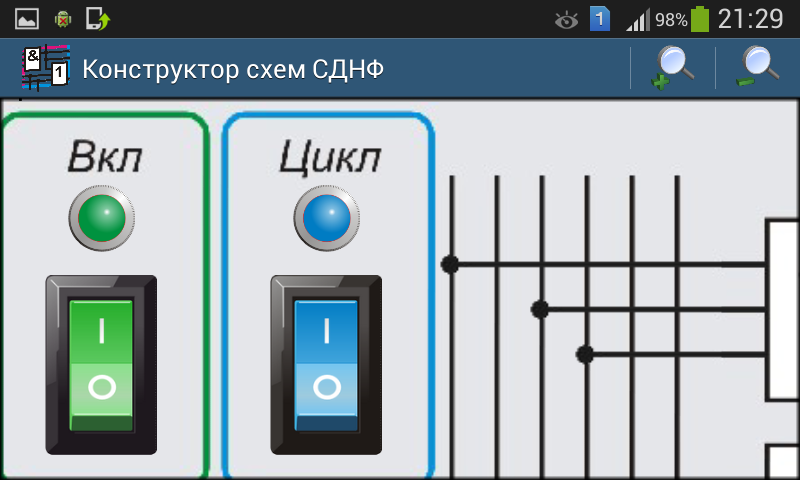

- การแข่งขันการเปิด / ปิดยืนเลือกโหมดแบบคงที่หรือแบบไดนามิกของการวิจัยการเปลี่ยนความถี่;

- การลอกเลียนแบบการทำงานของอุปกรณ์ที่ได้รับการพัฒนาในเวลาจริงโดยตรงในกระบวนการของการสร้างและการปรับเปลี่ยนของมัน;

- เป็นไปได้ของการนำไปใช้ในการป้อนข้อมูลของวงจรรวมกันโดยพลการของการขัดแย้ง X2, X1 และ X0 ในโหมดคงที่;

- การแสดงผลภาพเข้าและสัญญาณในระบบเลขฐานสองการใช้สีคู่ LED;

- เป็นไปได้ของการนำไปใช้ในวงจรการป้อนข้อมูลเป็นระยะ ๆ การทำซ้ำลำดับของรหัสไบนารีจากการโต้แย้ง "000" ถึง "111" ในโหมดแบบไดนามิก

- การแสดงภาพของการป้อนข้อมูลและการรวมสัญญาณในเลขฐานสิบหกโดยใช้ตัวชี้วัดเจ็ดส่วน;

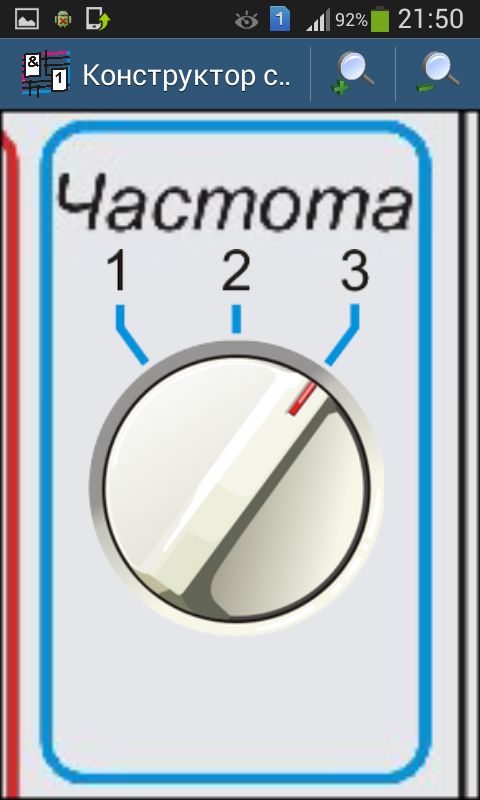

- ความเป็นไปได้ของการเลือกความถี่ของการก่อตัวของการขัดแย้งไบนารีแบบไดนามิก;

- ความสามารถในการแสดงรูปแบบการพัฒนาอุปกรณ์ในขั้นตอนของการพัฒนาใด ๆ

- คู่มือการพัฒนาโดยการปรับอุปกรณ์วงจรขึ้นอยู่กับขนาดและความละเอียดของหน้าจอเพื่อความสะดวกสบายของการดูที่;

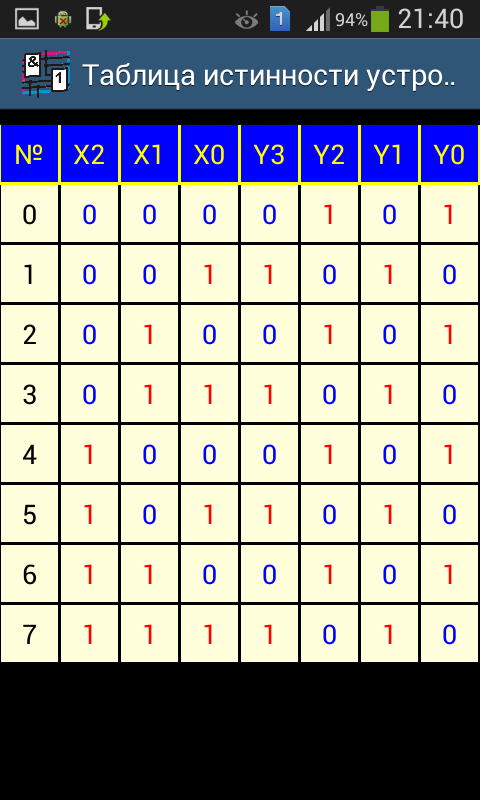

- ความสามารถในการแสดงตารางของความจริงในขั้นตอนใดของการพัฒนาของอุปกรณ์;

- ปิดการช่วยเหลือแบบออนไลน์ในโปรแกรม;

- ตัวอย่างของอุปกรณ์สำเร็จรูป
