Конструктор схем СДНФ

Nauka aplikacji, która jest konfiguracja laboratorium symulator Dyscypliny Podstawy techniki cyfrowej. Emulator zapewnia wydajność laboratoryjnych i praktycznych prac w sekcjach "The matematycznego opisu urządzeń cyfrowych" i "kombinacyjnych układów logicznych." Aplikacja może być przydatne dla nauczycieli szkół technicznych, studentów obwodów cyfrowych, jak również dla tych, którzy chcą do siebie nauczyć się podstaw elektroniki cyfrowej.

Celem programu:

- Badanie fizyczne rozumieniu pełnej formie normalnego rozłącznego funkcji logicznych (PDNF inż PDNF - głównym rozłączne normalnej formie.);

- Badanie rzędu syntezy układów logicznych opartych na algebraicznej postaci funkcji zapisu z algebry logiki (FAL);

- Tworzenie rozwoju praktykantów praktycznych umiejętności schematów strukturalnych LUN typu kombinacji określonej jako PDNF;

- Badanie funkcjonowania opracowanego urządzenia w trybie statycznym i dynamicznym.

Program umożliwia tworzenie prostych cyfrowych układów elektronicznych z wykorzystaniem podstawowych bramek: conjunctors, disjunctors i falowników. Układ może zawierać jeden, dwa lub trzy wejścia. Maksymalna liczba wyjść - cztery. Tak więc, emulator jest w stanie zrealizować cztery do dowolnych FAL trzech argumentów, zapewniając, w razie potrzeby, komplet tych jednostek (mintermov). Skonstruować urządzenie, funkcje logiczne musi być wstępnie mieszany algebraicznie w PDNF.

Program obejmuje:

- Możliwość tworzenia nowego projektu, zapisać go w pamięci urządzenia, obciążenia i edytować zapisane projektów;

- Interaktywny interfejs, który zawiera konfigurację wysokiej jakości obrazów wektorowych laboratorium, kontroli i wskazania;

- Ręczne powiększanie warunkach laboratoryjnych, w zależności od wielkości i rozdzielczości ekranu w celu ułatwienia operacji;

- Intuicyjny proces budowy systemu, w oparciu o bezpośredni wpływ na elementy interfejsu;

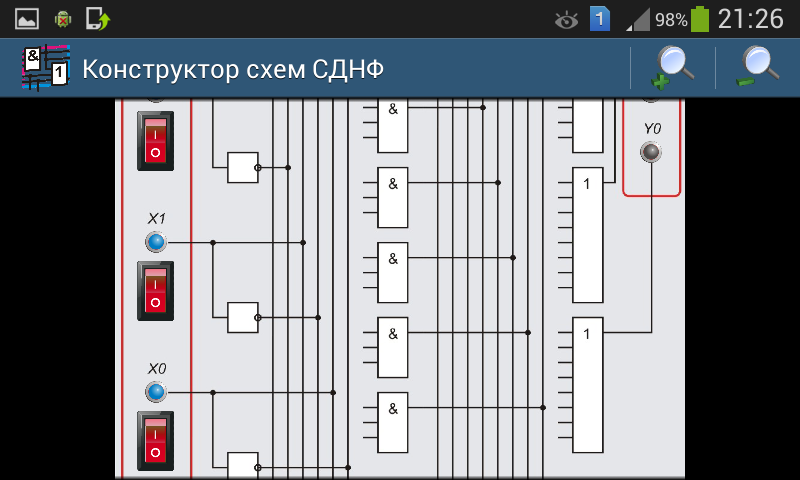

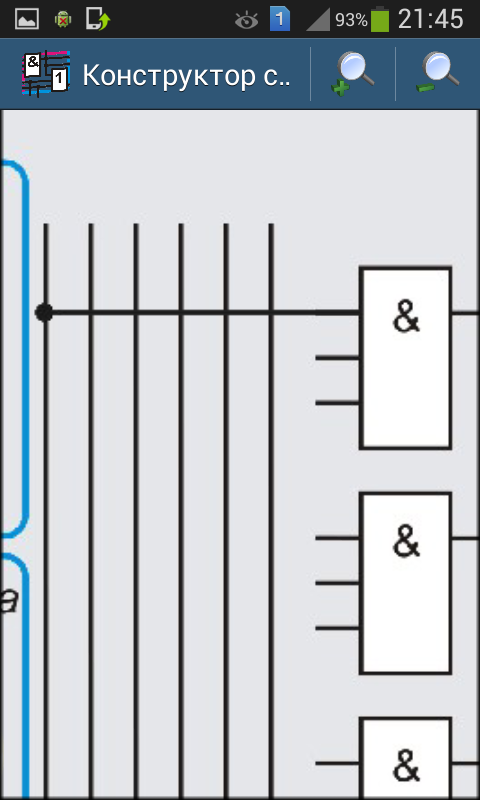

- Łatwe wdrażanie składników obwodu jedności i kwot logicznych w postaci kombinacji wejść i conjunctors disjunctors z odpowiadającym przewody opon;

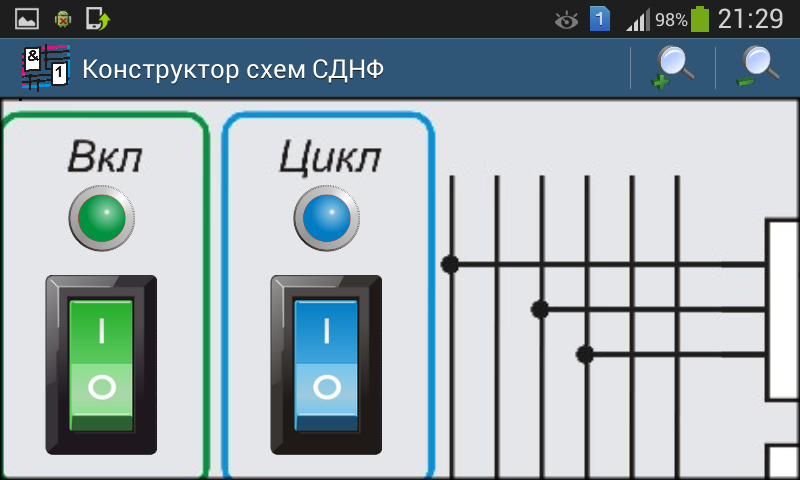

- Włączanie / wyłączanie emulacji stoiska, wybierz statyczny lub dynamiczny tryb badań, częstotliwość przełączania;

- Emulacja funkcjonowania opracowanego urządzenia w czasie rzeczywistym, bezpośrednio w procesie jej tworzenia i modyfikacji;

- Możliwość zastosowania do obwodu wejściowego dowolnej kombinacji argumentów X2, X1 i X0 w trybie statycznym;

- Wizualny sygnałów wejściowych i wyjściowych w systemie binarnym za pomocą kolory LED;

- Możliwość zastosowania do obwodu wejściowego okresowo powtarzać sekwencję kodów binarnych z argumentem "000" do "111" w trybie dynamicznym;

- Wizualna reprezentacja łącznie sygnałów wejściowych i wyjściowych w systemie szesnastkowym wykorzystaniem wskaźników siedmiu segmentów;

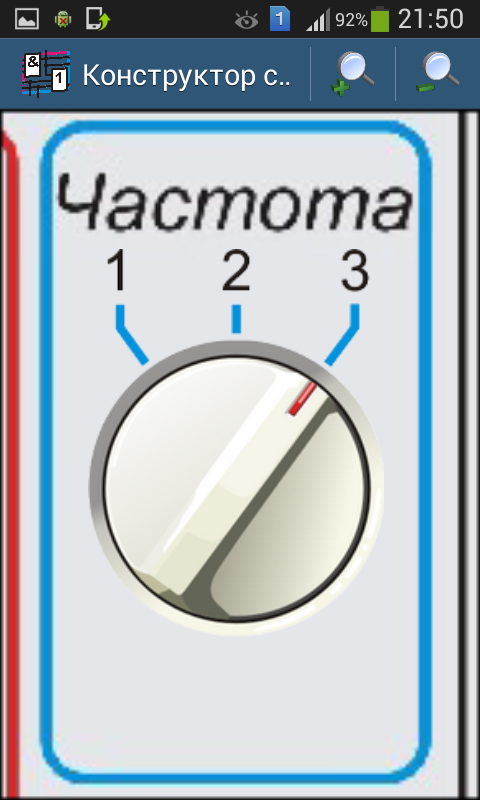

- Możliwość wyboru częstotliwości tworzenia binarnych argumentów dynamicznie;

- Możliwość wyświetlania programu opracowane urządzenie w każdym stadium jego rozwoju;

- Ręczne urządzenie opracowane przez obwód skalowania w zależności od wielkości i rozdzielczości ekranu dla wygody jej oglądania;

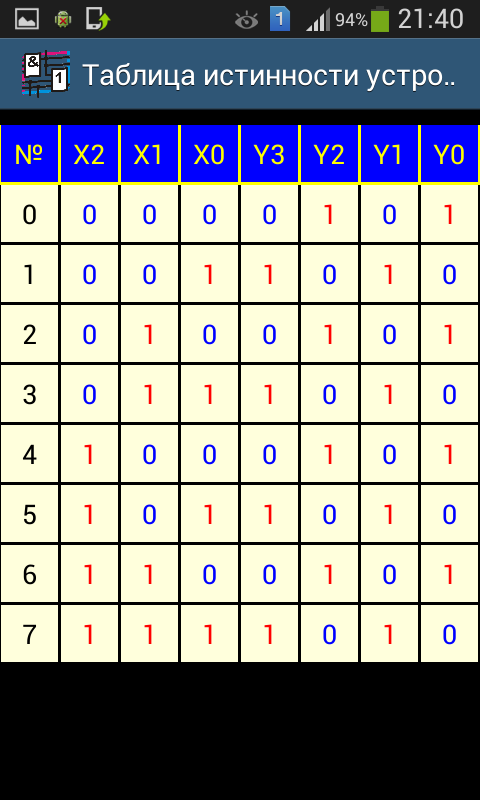

- Możliwość wyświetlenia tabeli prawdy w dowolnym stadium rozwoju urządzenia;

- Wyłącz pomoc online na temat programu;

- Przykłady wyrobów gotowych.
