Конструктор схем СДНФ

برنامه های آموزشی، راه اندازی آزمایشگاه شبیه ساز برای نظم و انضباط اصول فن آوری دیجیتال است. شبیه ساز عملکرد آزمایشگاهی و عملی آثار در بخش "توضیح ریاضی از دستگاه های دیجیتال" فراهم می کند و "دستگاه های منطقی ترکیبی." برنامه را می توان به معلمان مدارس فنی، دانش آموزان از مدارات دیجیتال مفید است، و همچنین برای کسانی که به خود می خواهید یادگیری اصول اولیه الکترونیک دیجیتال.

هدف از این برنامه:

- مطالعه معنای فیزیکی کامل فصلی فرم نرمال از توابع منطقی (PDNF، مهندس PDNF - اصلی فرم نرمال فصلی).

- مطالعه به منظور سنتز از دستگاه های منطق بر اساس فرم جبری از توابع ضبط جبر منطق (FAL).

- سازند از توسعه آموزش مهارت های عملی از طرح های ساختاری LUN نوع ترکیبی مشخص شده به عنوان PDNF.

- بررسی عملکرد دستگاه در حالت توسعه یافته ایستا و پویا.

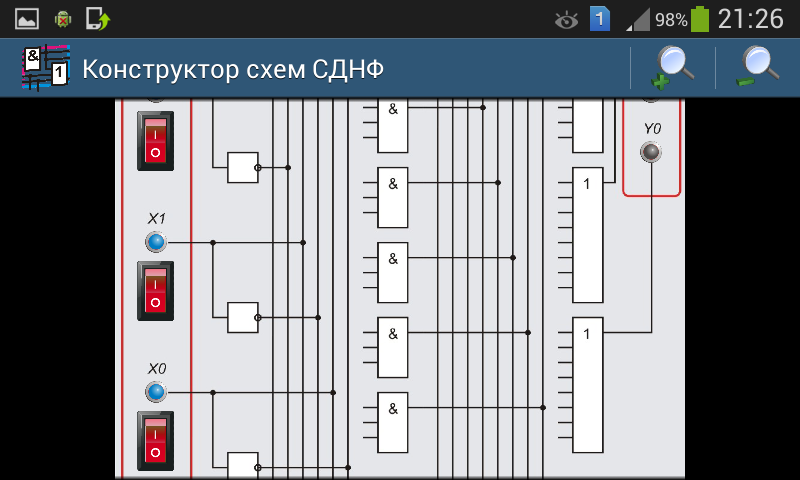

این برنامه اجازه می دهد تا شما را به طراحی مدارات ساده دیجیتال الکترونیکی با استفاده از دروازه اصلی است: conjunctors، disjunctors و اینورتر. مدار ممکن است یک، دو، یا سه ورودی باشد. حداکثر تعداد خروجی - چهار. بنابراین، شبیه ساز قادر به تحقق بخشیدن تا چهار خودسرانه FAL سه آرگومان، ارائه، در صورت لزوم، یک مجموعه کامل از واحدهای تشکیل دهنده (mintermov) است. برای ساخت دستگاه توابع منطقی باید به صورت جبری به عنوان PDNF قبل از فرموله شده است.

این برنامه شامل:

- امکان ایجاد یک پروژه جدید، آن را ذخیره کنید در حافظه دستگاه، بار و ویرایش پروژه های ذخیره شده.

- رابط های تعاملی که شامل راه اندازی تصاویر وکتور با کیفیت بالا آزمایشگاهی، کنترل و نشانه.

- دفترچه راهنما زوم تنظیم آزمایشگاهی، بسته به اندازه و وضوح صفحه نمایش برای سهولت عملیات.

- فرآیند خودآموز ساختمان این طرح، بر اساس تاثیر مستقیم بر عناصر رابط؛

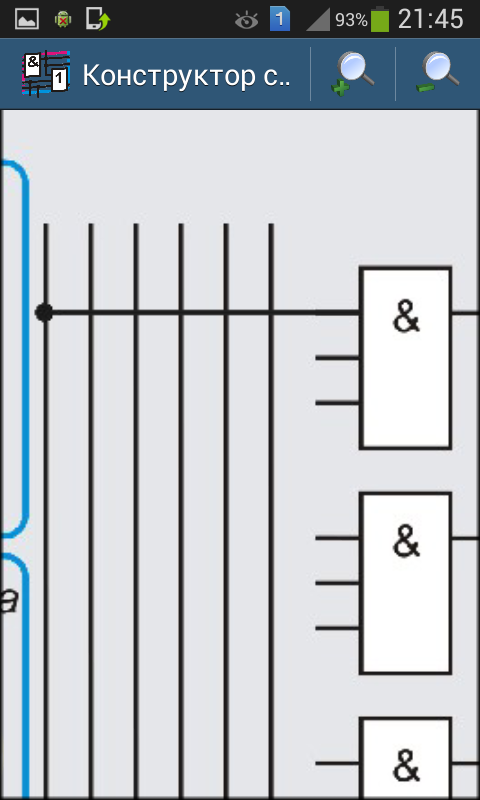

- اجرای آسان از اجزاء مدار وحدت و مبالغ منطقی در قالب ترکیبی از نهاده ها و conjunctors disjunctors با هادی لاستیک مربوطه.

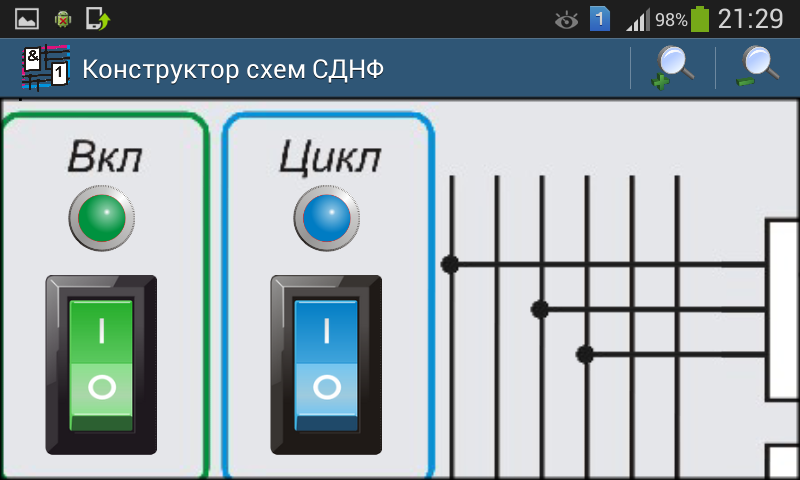

- شبیه سازی روشن / خاموش ایستاده، انتخاب حالت استاتیک و یا پویا پژوهش، فرکانس سوئیچینگ.

- تقلید عملکرد دستگاه توسعه در زمان واقعی، به طور مستقیم در روند ایجاد و اصلاح آن؛

- امکان استفاده از به مدار ورودی یک ترکیب دلخواه از استدلال X2، X1 و X0 در یک حالت ثابت.

- نمایش تصویری از ورودی و خروجی سیگنال در سیستم دوتایی با استفاده از LED رنگ دوگانه؛

- امکان استفاده از به مدار ورودی دوره تکرار دنباله ای از کدهای باینری، از استدلال "000" به "111" در حالت پویا.

- نمایندگی تصویری از ورودی و خروجی سیگنال های جمع در مبنای شانزده با استفاده از شاخص های هفت بخش؛

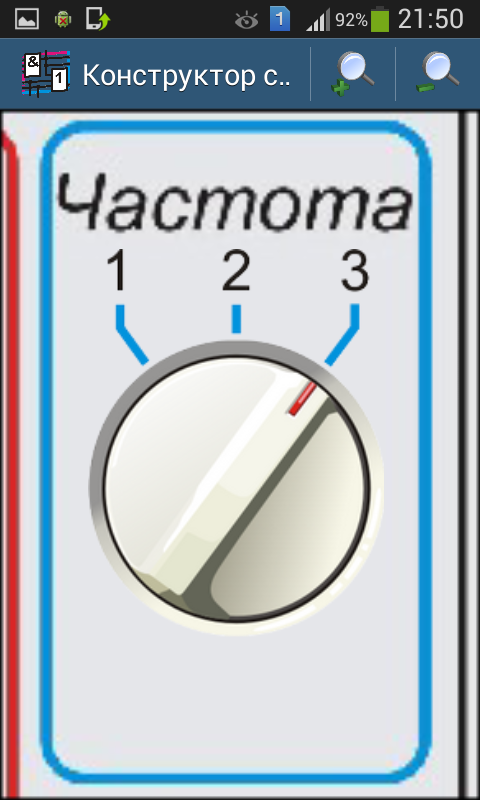

- امکان انتخاب فرکانس تشکیل استدلال باینری به صورت پویا.

- توانایی نمایش طرح دستگاه در هر مرحله از توسعه آن توسعه یافته.

- دفترچه راهنما توسعه یافته توسط پوسته پوسته شدن دستگاه مدار بسته به اندازه و وضوح صفحه نمایش، برای راحتی مشاهده آن؛

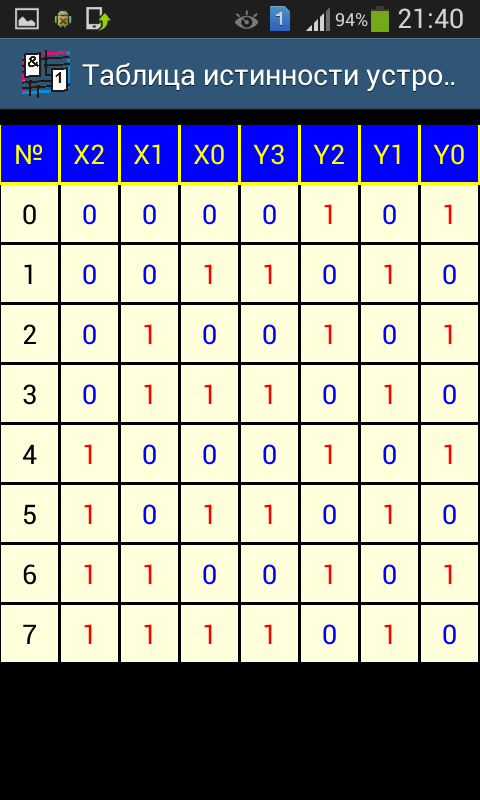

- توانایی نمایش یک جدول از حقیقت در هر مرحله از توسعه دستگاه.

- خاموش کردن کمک آنلاین در برنامه؛

- نمونه هایی از دستگاه به پایان رسید.
