Конструктор схем СДНФ

Imparare le applicazioni, che è una messa a punto in laboratorio simulatore per la disciplina Fondamenti di tecnologia digitale. L'emulatore fornisce prestazioni di laboratorio e pratiche lavori delle sezioni "La descrizione matematica di dispositivi digitali" e "dispositivi logici combinatori." L'applicazione può essere utile per insegnanti delle scuole tecniche, gli studenti del circuito digitale, così come per coloro che vogliono imparare le basi di auto di elettronica digitale.

Scopo del programma:

- Lo studio del significato fisico di completa forma normale disgiuntiva di funzioni logiche (PDNF, Ing PDNF - principale forma normale disgiuntiva.);

- Lo studio dell'ordine di sintesi di dispositivi logici basati sulla forma algebrica delle funzioni di registrazione della algebra della logica (FAL);

- Formazione di sviluppo tirocinanti competenze pratiche di schemi strutturali LUN tipo combinazione specificato come PDNF;

- Studiare il funzionamento del dispositivo realizzato in modalità statica e dinamica.

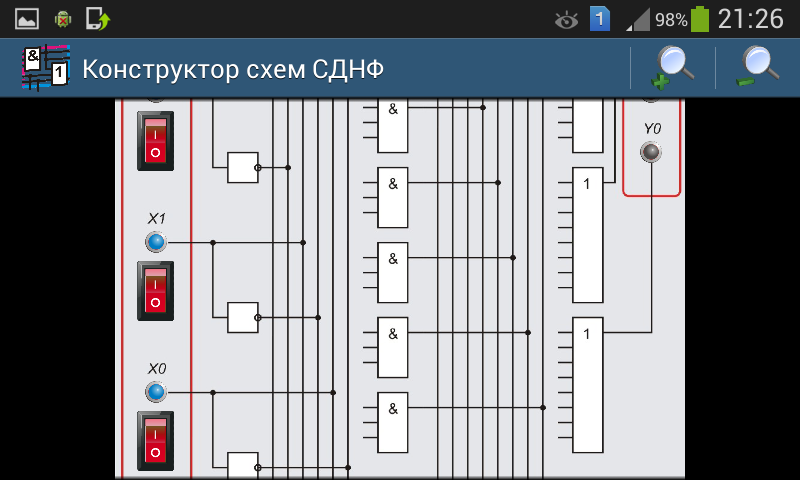

Il programma permette di progettare semplici circuiti elettronici digitali con cancelli di base: conjunctors, disjunctors e inverter. Il circuito può comprendere uno, due, o tre ingressi. Il numero massimo di uscite - quattro. Così, l'emulatore è in grado di realizzare fino a quattro arbitrarie FAL tre argomenti, fornendo, se necessario, un set completo di componenti (mintermov). Per costruire il dispositivo funzioni logiche devono essere pre-formulati algebricamente come PDNF.

Il programma prevede:

- La possibilità di creare un nuovo progetto, salvarlo nella memoria del dispositivo, caricare e modificare progetti salvati;

- Un'interfaccia interattiva che contiene informazioni sull'impostazione immagini vettoriali di alta qualità da laboratorio, il controllo e l'indicazione;

- Manual zoom ambiente di laboratorio, a seconda delle dimensioni e la risoluzione dello schermo per facilità di funzionamento;

- Intuitiva processo di costruzione del programma, in base l'impatto diretto sugli elementi dell'interfaccia;

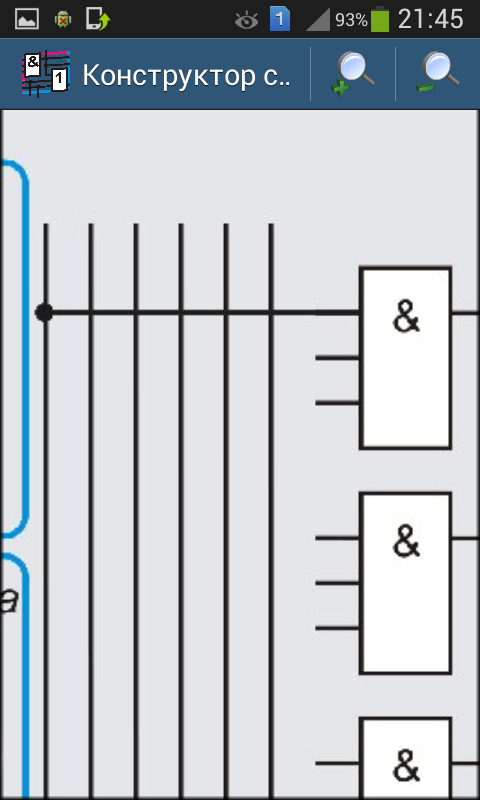

- Facile implementazione dei componenti circuitali di unità e di somme logiche, sotto forma di una combinazione di ingressi e conjunctors disjunctors con le corrispondenti conduttori di pneumatici;

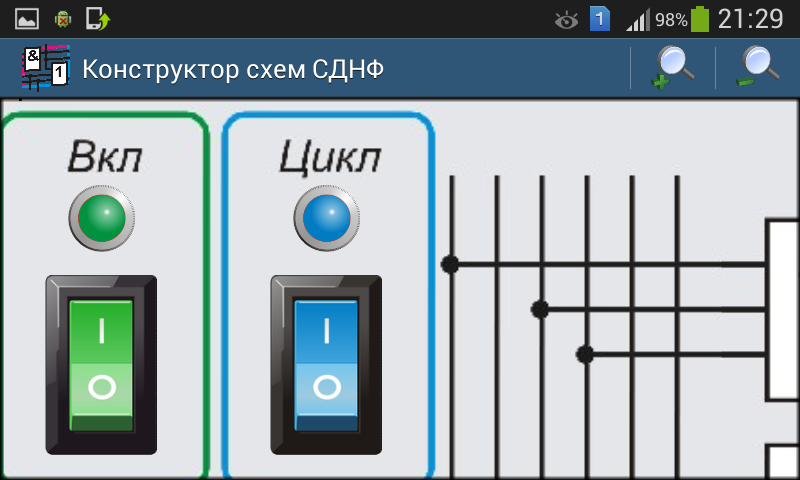

- Emulazione / disattivare il supporto, selezionare la modalità statica o dinamica della ricerca, la frequenza di commutazione;

- Emulando il funzionamento del dispositivo realizzato in tempo reale, direttamente nel processo della sua creazione e modifica;

- La possibilità di applicare al circuito di ingresso di una combinazione arbitraria di argomenti X2, X1 e X0 in modalità statica;

- Display di visualizzazione dei segnali di ingresso e di uscita del sistema binario utilizzando LED bicolore;

- La possibilità di applicare al circuito di ingresso periodicamente ripetendo sequenza di codici binari dall'argomento "000" a "111" nel modo dinamico;

- Rappresentazione visiva dei segnali di ingresso e di uscita complessivi in ​​esadecimale utilizzando gli indicatori a sette segmenti;

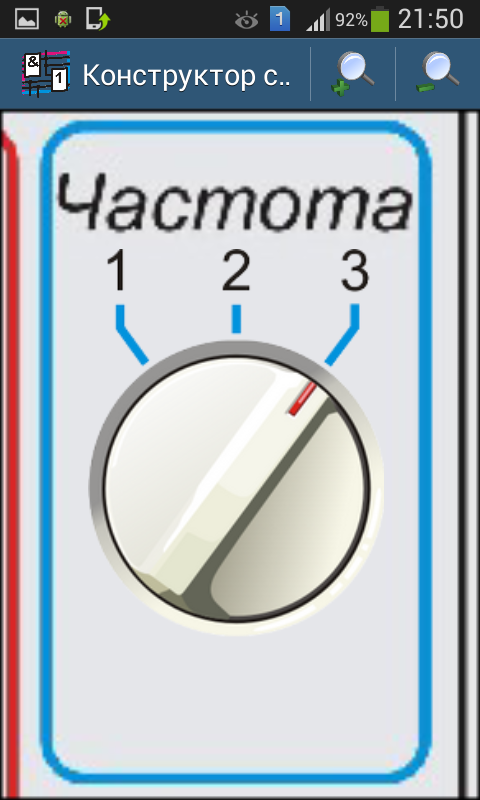

- Possibilità di selezionare la frequenza di formazione di argomenti binari dinamicamente;

- La possibilità di visualizzare lo schema sviluppato dispositivo in qualsiasi fase del suo sviluppo;

- Manual sviluppato scalando dispositivo circuitale a seconda delle dimensioni e della risoluzione dello schermo, per la comodità della sua visione;

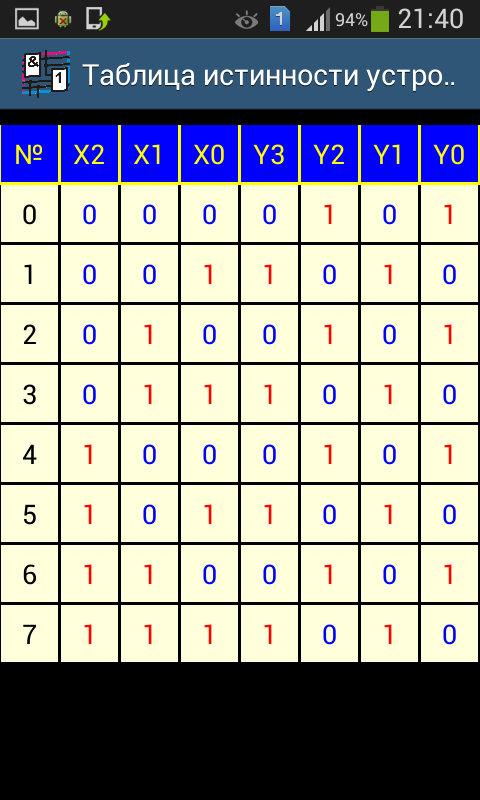

- La possibilità di visualizzare una tabella di verità ad ogni stadio di sviluppo del dispositivo;

- Spegnere la Guida in linea del programma;

- Esempi di dispositivi finiti.
