Конструктор схем СДНФ

Emulador de laboratorio para estudiar el establecimiento de la orden de la síntesis de dispositivos digitales

Aplicaciones de aprendizaje, que es una instalación de laboratorio simulador para los Fundamentos de disciplina de la tecnología digital. El emulador proporciona un rendimiento de laboratorio y prácticas trabajos en las secciones "La descripción matemática de dispositivos digitales" y "dispositivos lógicos combinacionales." La aplicación puede ser útil para los profesores de las escuelas técnicas, estudiantes de los circuitos digitales, así como para los que quieren a la libre aprender los fundamentos de la electrónica digital.

Objetivo del programa:

- El estudio del significado físico de forma normal disyuntiva completa de funciones lógicas (PDNF, Ing PDNF - forma normal disyuntiva director.);

- El estudio de la orden de la síntesis de dispositivos de lógica basado en la forma algebraica de las funciones de grabación de la álgebra de la lógica (FAL);

- Formación del desarrollo aprendices habilidades prácticas de los esquemas estructurales LUN tipo de combinación especificada como PDNF;

- Estudiar el funcionamiento del dispositivo desarrollado en modo estático y dinámico.

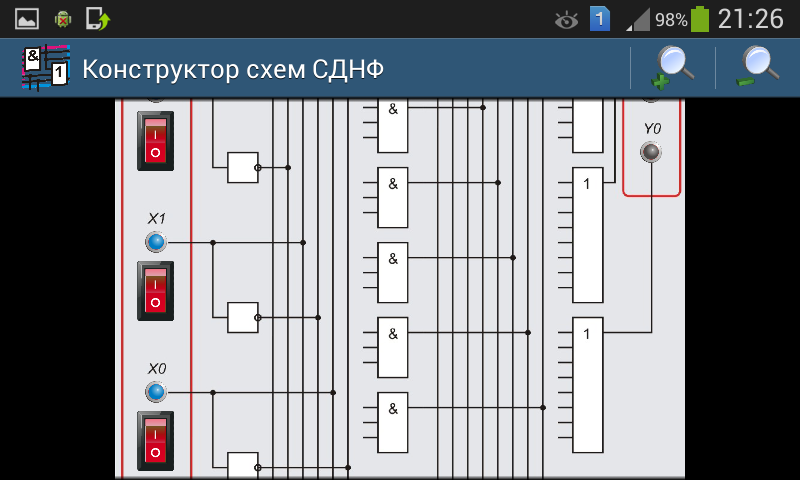

El programa le permite diseñar circuitos simples electrónicos digitales utilizando puertas básicas: conjunctors, disjunctors e inversores. El circuito puede incluir uno, dos, o tres entradas. El número máximo de salidas - cuatro. Por lo tanto, el emulador es capaz de realizar hasta cuatro arbitrarias FAL tres argumentos, proporcionando, si es necesario, un conjunto completo de las unidades constituyentes (mintermov). Para construir el dispositivo de funciones lógicas deben ser previamente formulados algebraicamente como PDNF.

El programa incluye:

- La posibilidad de crear un nuevo proyecto, guardarlo en la memoria del dispositivo, cargar y editar proyectos guardados;

- Una interfaz interactiva que contiene la configuración de imágenes vectoriales de alta calidad de laboratorio, control e indicación;

- Manual zoom entorno de laboratorio, dependiendo del tamaño y la resolución de la pantalla para la facilidad de operación;

- Proceso intuitivo de construir el esquema, basado en el impacto directo sobre los elementos de la interfaz;

- Fácil aplicación de los componentes del circuito de la unidad y sumas lógicas en forma de una combinación de entradas y conjunctors disjunctors con conductores de neumáticos correspondientes;

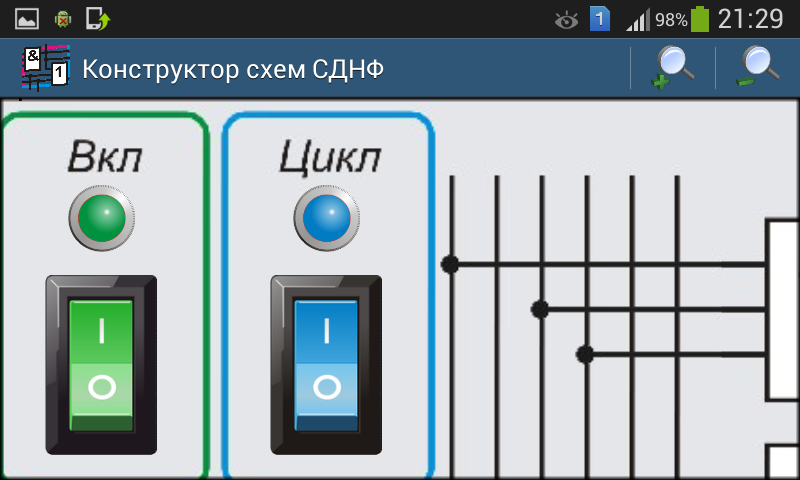

- Emulación / desactivar el soporte, seleccionar el modo estático o dinámico de la investigación, la frecuencia de conmutación;

- Emulando el funcionamiento del dispositivo desarrollado en tiempo real, directamente en el proceso de su creación y modificación;

- La posibilidad de aplicar al circuito de entrada de una combinación arbitraria de argumentos X2, X1 y X0 en un modo estático;

- Visualización de las señales de entrada y salida en el sistema binario usando dual LED de color;

- La posibilidad de aplicar al circuito de entrada repitiendo periódicamente secuencia de códigos binarios desde el argumento de la "000" a "111" en el modo dinámico;

- Representación visual de las señales de entrada y de salida agregados en hexadecimal utilizando los indicadores de siete segmentos;

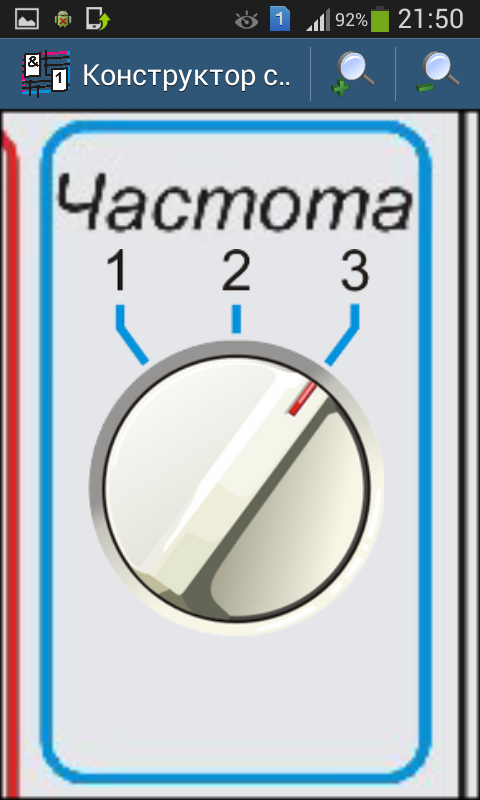

- Posibilidad de seleccionar la frecuencia de formación de argumentos binarios de forma dinámica;

- La posibilidad de mostrar el esquema desarrollado dispositivo en cualquier etapa de su desarrollo;

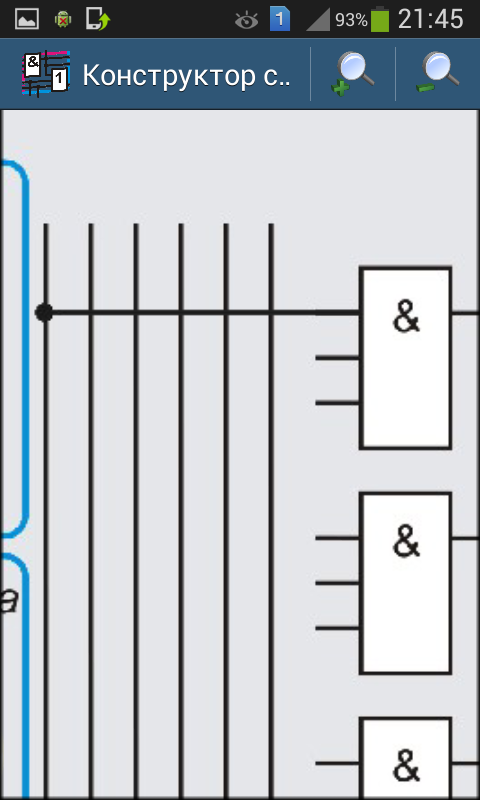

- Manual desarrollado por escalamiento dispositivo de circuito en función del tamaño y la resolución de la pantalla, para la comodidad de su visualización;

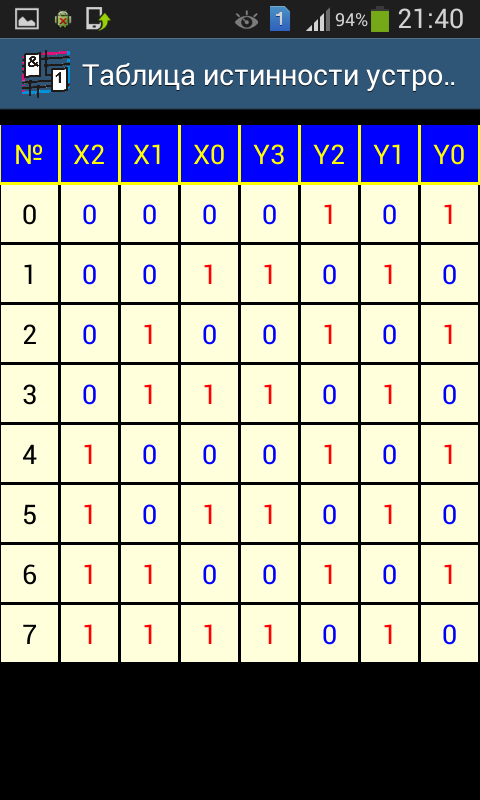

- La posibilidad de mostrar una tabla de la verdad en cualquier etapa del desarrollo del dispositivo;

- Apague la ayuda en línea sobre el programa;

- Ejemplos de dispositivos terminados.
