Конструктор схем СДНФ

Uygulamaları Öğrenme dijital teknolojinin disiplin Temel bir simülatör laboratuvar kurulumu olan. emülatörü "dijital cihazlar matematiksel açıklaması" bölümlerinde laboratuvar ve pratik çalışmaları ve performansı sağlar "kombinasyonel mantık aygıtlarının." Uygulama aynı zamanda dijital elektronik temellerini öğrenmek kendini isteyenler için olduğu gibi, teknik okullar, dijital devrenin öğrencilerin öğretmenlerine yararlı olabilir.

Programın Amacı:

- (PDNF, Eng PDNF - başlıca disjunctive normal form.) Mantık fonksiyonlarının tam ayırıcı, normal formunun fiziksel anlamı çalışması;

- Mantık cebir (FAL) kayıt fonksiyonları cebirsel formda dayalı mantık cihazları sentezinin düzeninin çalışması;

- PDNF olarak belirtilen yapısal düzenleri LUN kombinasyon Çeşidi kursiyerlerin pratik beceri geliştirme oluşumu;

- Statik ve dinamik modda geliştirilen cihazın çalışmasını inceleyin.

conjunctors, disjunctors ve invertör: Program basit dijital elektronik temel kapılarını kullanarak devre tasarlamayı sağlar. Devre bir, iki ya da üç adet giriş içerebilir. çıkışların sayısı - dört. Böylece, emülatör gerekirse sağlayan dört keyfi FAL üç argümanla kurucu birimlerin (mintermov) komple bir set kadar gerçekleştirmek mümkün değildir. Mantık fonksiyonları PDNF olarak cebirsel önceden formüle edilmelidir cihazı inşa etmek.

Program içerir:

- Yeni bir proje oluşturma ihtimali, cihaz hafızası, yük kaydetmek ve kaydedilmiş projeleri düzenleme;

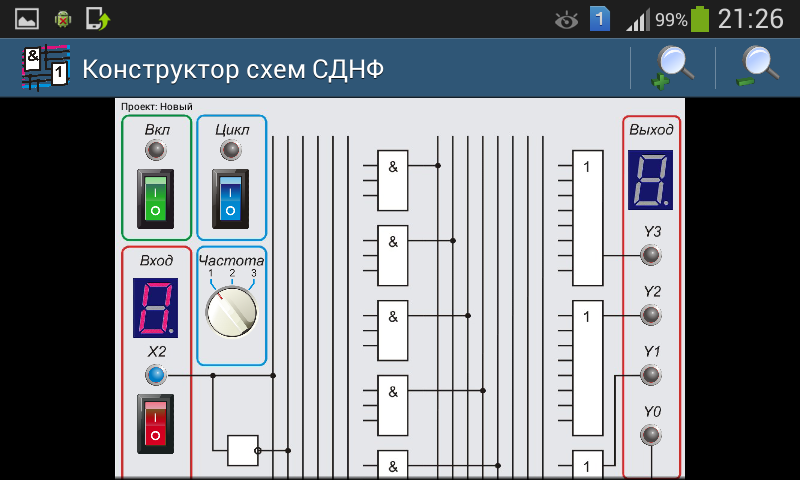

- Yüksek kaliteli vektör görüntüleri laboratuvar kurulum, kontrol ve gösterge içeren bir interaktif arayüz;

- Manuel boyutu ve kullanım kolaylığı için ekranın çözünürlüğüne bağlı olarak, laboratuar ayarı yakınlaştırma;

- Arayüzü unsurları üzerinde doğrudan etkisi dayalı düzeni, bina Sezgisel süreci;

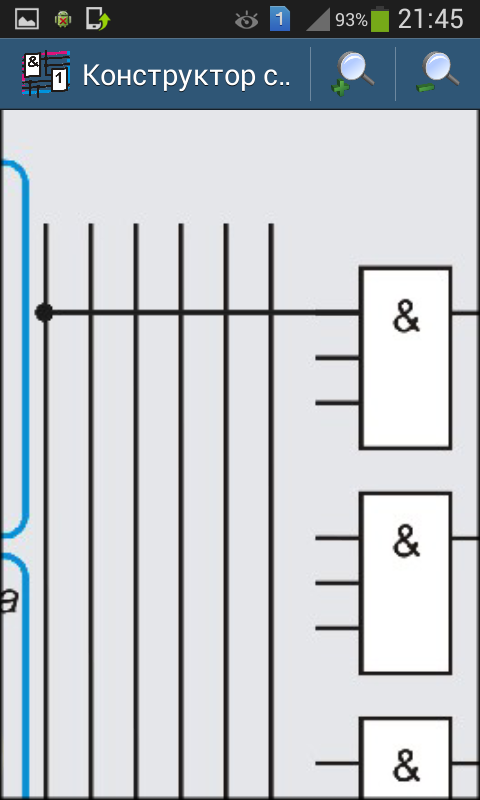

- Lastiklerin iletkenleri karşılık gelen giriş ve conjunctors disjunctors bir kombinasyonu şeklinde birlik ve mantıksal tutarların devre bileşenlerinin Kolay uygulanması;

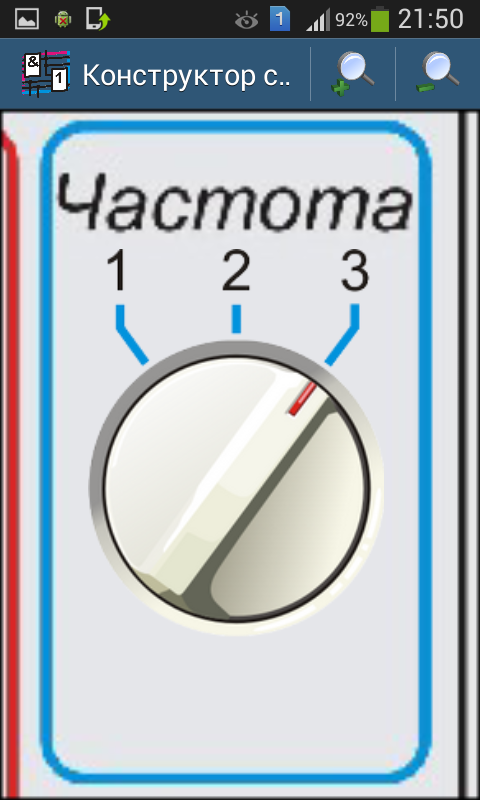

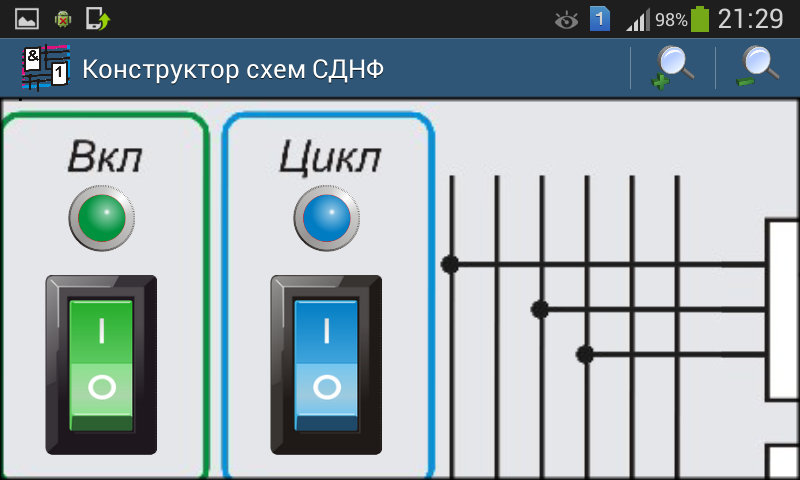

- Açma / kapama standında Emülasyon, araştırma, anahtarlama frekansının statik veya dinamik modunu seçin;

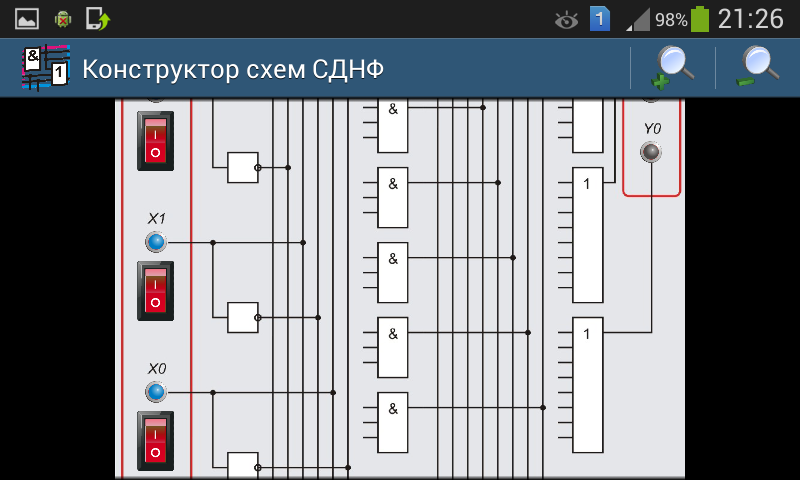

- Doğrudan oluşturulması ve modifikasyon işleminde, gerçek zamanlı olarak geliştirilmiş aygıtın çalışmasını öykünen;

- Argümanlar X2, statik modda X1 ve X0 keyfi bir kombinasyonu giriş devresine uygulanması olasılığı;

- Çift renkli LED kullanarak ikili sistemde giriş ve çıkış sinyallerinin görsel ekran;

- Dinamik modunda "000" "111" ile giriş devresi periyodik argüman ikili kodlar dizisi tekrarlayarak başvurma olasılığı;

- Yedi segment göstergeleri kullanarak onaltılık toplam giriş ve çıkış sinyallerinin görsel gösterimi;

- Dinamik ikili argümanlar oluşumu sıklığını seçme imkanı;

- Düzeni görüntülemek için yeteneği gelişimi herhangi bir aşamasında cihazı geliştirdi;

- Kendi görüntüleme kolaylık sağlamak için, ekranın boyutu ve çözünürlüğü bağlı olarak devre cihazı ölçekleme tarafından geliştirilen Kitabı;

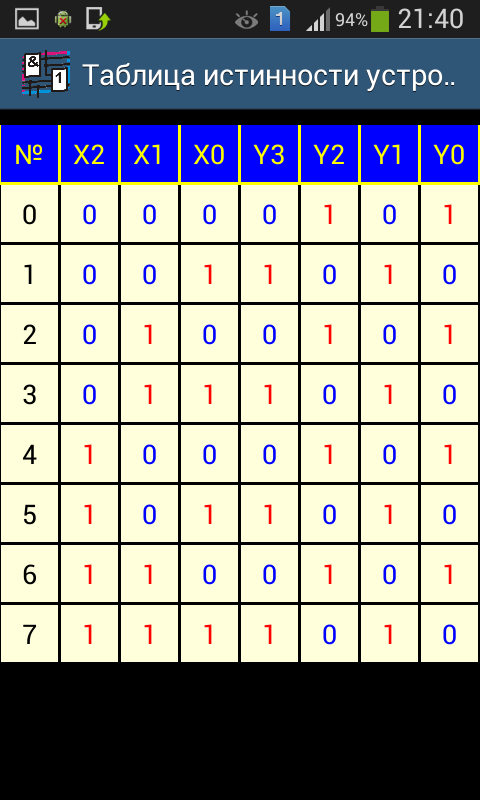

- Cihazın gelişme herhangi bir aşamasında gerçeğin bir tablo görüntülemek için yeteneği;

- Program çevrimiçi yardımına kapatın;

- Bitmiş cihazların örnekleri.
