Конструктор схем СДНФ

Aprender aplicações, que é uma configuração de laboratório simulador para a disciplina Fundamentos da tecnologia digital. O emulador fornece desempenho de laboratório e práticas obras sobre as seções "A descrição matemática de dispositivos digitais" e "dispositivos lógicos combinacionais." O aplicativo pode ser útil para professores de escolas técnicas, alunos do circuito digital, bem como para aqueles que querem auto aprender os conceitos básicos de eletrônica digital.

Objetivo do programa:

- O estudo do significado físico de forma normal disjuntiva completo de funções lógicas (PDNF, Eng PDNF - principal forma normal disjuntiva.);

- O estudo da ordem de síntese de dispositivos lógicos baseados na forma algébrica das funções de gravação da álgebra de lógica (FAL);

- Formação do desenvolvimento estagiários habilidades práticas de programas estruturais LUN tipo de combinação especificado como PDNF;

- Estudo do funcionamento do dispositivo desenvolvido em modo estático e dinâmico.

O programa permite que você projete circuitos simples eletrônicos digitais que utilizam portas lógicas básicas: conjunctors, disjunctors e inversores. O circuito pode incluir um, dois, ou três entradas. O número máximo de saídas - quatro. Assim, o emulador é capaz de realizar até quatro arbitrárias FAL três argumentos, oferecendo, se necessário, um conjunto completo das unidades constituintes (mintermov). Para construir o dispositivo funções lógicas deve ser pré-formuladas como PDNF algebricamente.

O programa inclui:

- A possibilidade de criar um novo projeto, guardá-lo na memória do dispositivo, carregar e editar projetos salvos;

- Uma interface interativa que contém configuração imagens vetoriais de alta qualidade laboratorial, controle e indicação;

- Manual de zoom ambiente de laboratório, dependendo do tamanho e resolução do ecrã, para facilidade de operação;

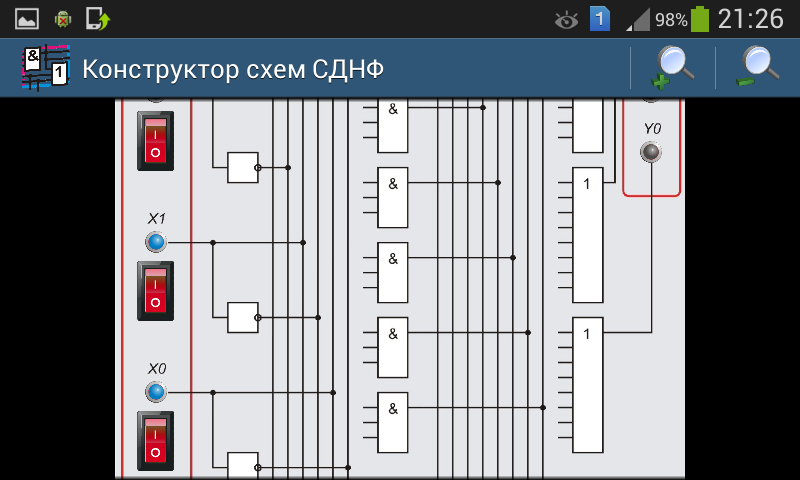

- Processo intuitivo de construir o esquema, com base no impacto direto sobre os elementos da interface;

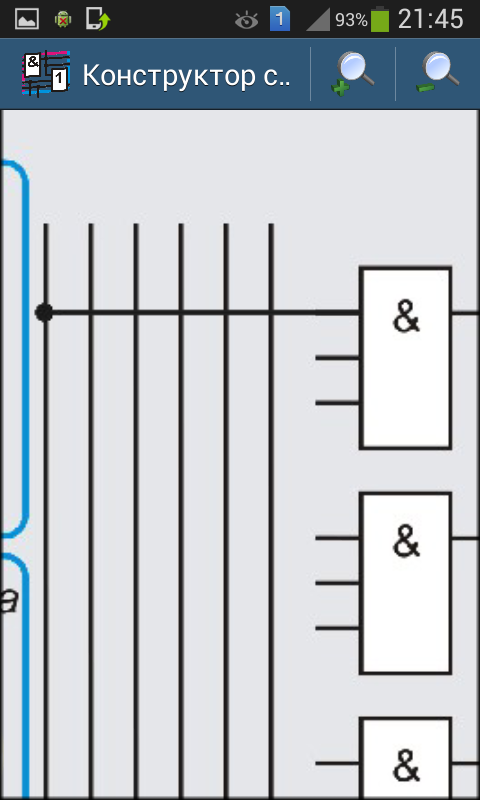

- Fácil implementação dos componentes do circuito de unidade e de somas lógicas na forma de uma combinação de entradas e conjunctors disjunctors com condutores de pneus correspondente;

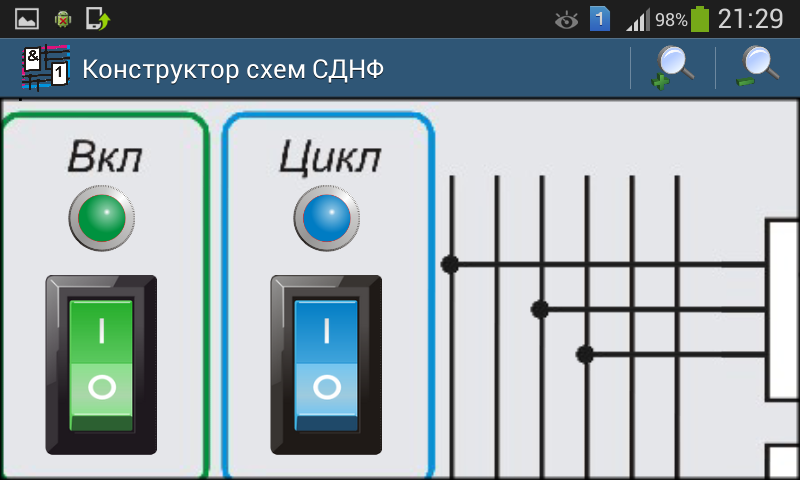

- Emulação de ligar / desligar o suporte, selecione o modo estático ou dinâmico de pesquisa, a frequência de comutação;

- Emulando o funcionamento do dispositivo desenvolvido em tempo real, directamente no processo da sua criação e modificação;

- A possibilidade de aplicar ao circuito de entrada de uma combinação arbitrária de argumentos X2, X1 e X0 em um modo estático;

- Exibição visual de sinais de entrada e de saída no sistema binário usando LED cor dual;

- A possibilidade de aplicar ao circuito de entrada repetir periodicamente sequência de códigos binários a partir do argumento de "000" para "111" no modo dinâmico;

- Representação visual dos sinais de entrada e de saída agregado em hexadecimal, usando os indicadores de sete segmentos;

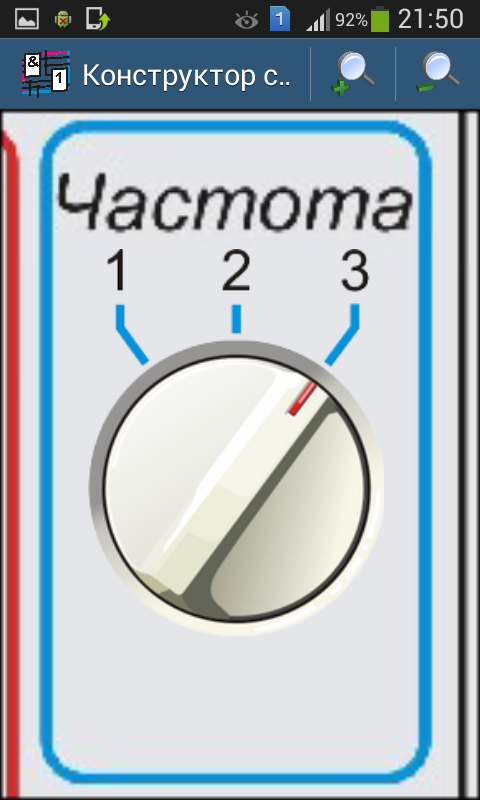

- Possibilidade de selecionar a freqüência de formação de argumentos binários dinamicamente;

- A capacidade de exibir o esquema desenvolvido dispositivo em qualquer fase do seu desenvolvimento;

- Manual desenvolvido por escalar dispositivo de circuito, dependendo do tamanho e resolução da tela, para a conveniência da sua visão;

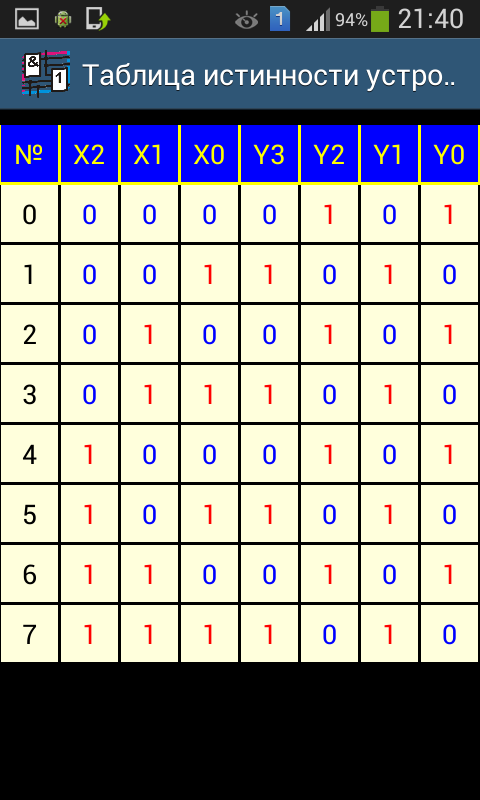

- A capacidade de exibir uma tabela de verdade em qualquer fase do desenvolvimento do dispositivo;

- Desligue a ajuda on-line sobre o programa;

- Exemplos de dispositivos acabados.
