Конструктор схем СДНФ

Belajar aplikasi, yang merupakan setup laboratorium simulator untuk Fundamentals disiplin teknologi digital. Emulator memberikan kinerja laboratorium dan praktis bekerja pada bagian "Deskripsi matematika perangkat digital" dan "perangkat logika kombinasional." Aplikasi ini dapat berguna untuk guru sekolah teknik, mahasiswa sirkuit digital, serta bagi mereka yang ingin diri mempelajari dasar-dasar elektronika digital.

Tujuan dari program ini:

- Studi tentang arti fisik bentuk normal disjungtif lengkap fungsi logika (PDNF, Eng PDNF - bentuk normal disjungtif pokok.);

- Studi tentang urutan sintesis perangkat logika berdasarkan bentuk aljabar fungsi pencatatan aljabar logika (FAL);

- Pembentukan pengembangan peserta keterampilan praktis skema struktural LUN Jenis kombinasi ditetapkan sebagai PDNF;

- Pelajari fungsi perangkat dikembangkan dalam mode statis dan dinamis.

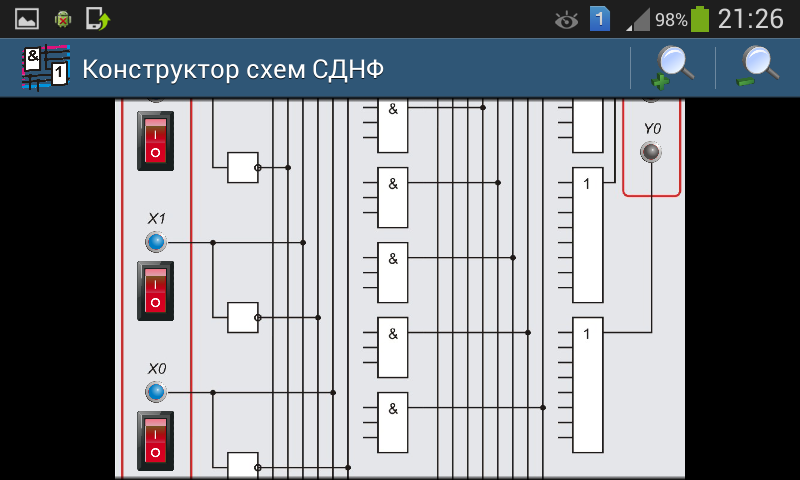

Program ini memungkinkan Anda untuk merancang sirkuit sederhana digital elektronik menggunakan gerbang dasar: conjunctors, disjunctors dan inverter. Rangkaian mungkin termasuk satu, dua, atau tiga input. Jumlah maksimum output - empat. Dengan demikian, emulator mampu mewujudkan hingga empat sewenang-wenang FAL tiga argumen, menyediakan, jika perlu, satu set lengkap unit konstituen (mintermov). Untuk membangun perangkat fungsi logika harus pra-dirumuskan aljabar sebagai PDNF.

Program ini mencakup:

- Kemungkinan menciptakan proyek baru, simpan dalam memori perangkat, beban dan mengedit proyek disimpan;

- Sebuah antarmuka interaktif yang berisi pengaturan gambar vektor berkualitas tinggi laboratorium, kontrol dan indikasi;

- Manual zoom laboratorium, tergantung pada ukuran dan resolusi layar untuk kemudahan operasi;

- Proses intuitif membangun skema, berdasarkan dampak langsung pada elemen antarmuka;

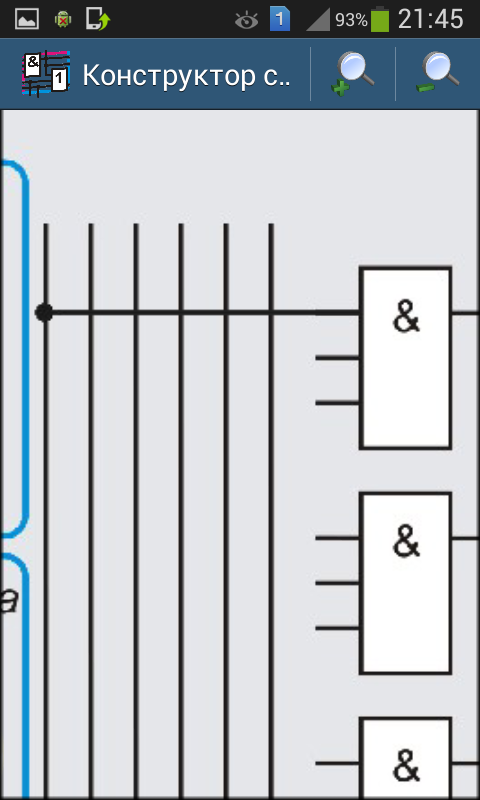

- Pelaksanaan Mudah konstituen sirkuit persatuan dan jumlah logis dalam bentuk kombinasi input dan conjunctors disjunctors dengan konduktor ban yang sesuai;

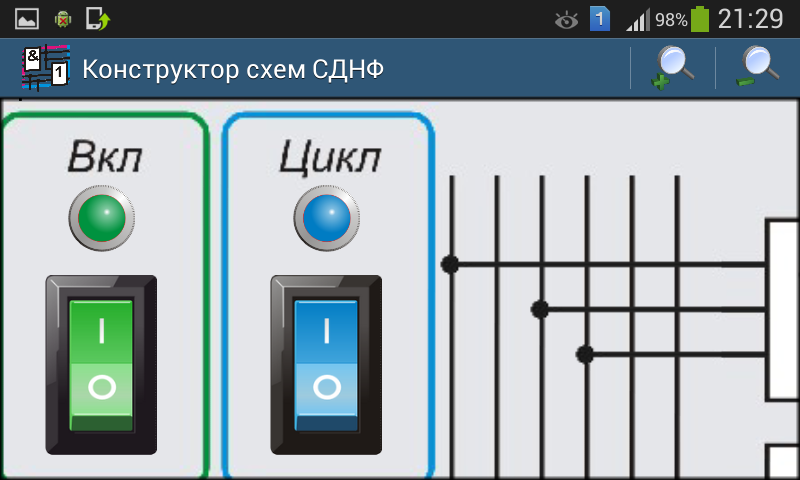

- Emulation on / off berdiri, pilih mode statis atau dinamis penelitian, frekuensi switching;

- Meniru fungsi perangkat dikembangkan secara real time, langsung dalam proses penciptaan dan modifikasi;

- Kemungkinan menerapkan ke sirkuit masukan dari kombinasi yang sewenang-wenang argumen X2, X1 dan X0 dalam mode statis;

- Tampilan visual dari input dan output sinyal dalam sistem biner menggunakan ganda LED warna;

- Kemungkinan menerapkan ke sirkuit masukan berkala mengulangi urutan kode biner dari argumen "000" untuk "111" dalam modus dinamis;

- Representasi visual dari agregat input dan output sinyal dalam heksadesimal menggunakan indikator tujuh segmen;

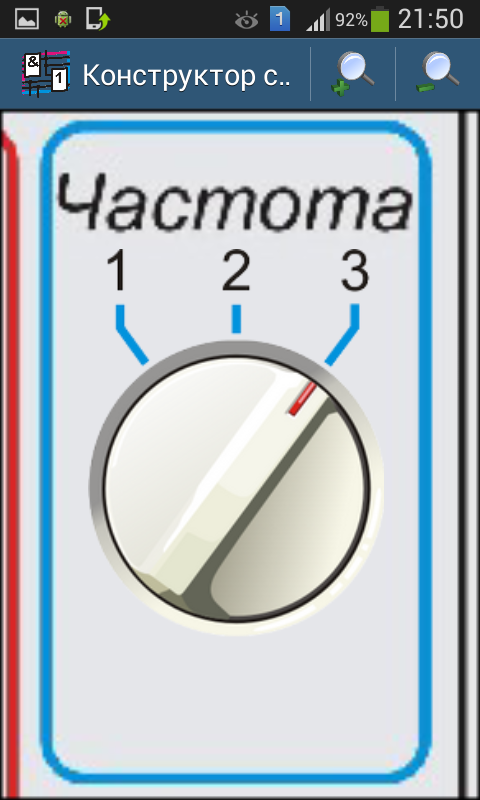

- Kemungkinan memilih frekuensi pembentukan argumen biner dinamis;

- Kemampuan untuk menampilkan skema dikembangkan perangkat pada setiap tahap perkembangannya;

- Pedoman dikembangkan dengan skala perangkat sirkuit tergantung pada ukuran dan resolusi layar, untuk kenyamanan menonton yang;

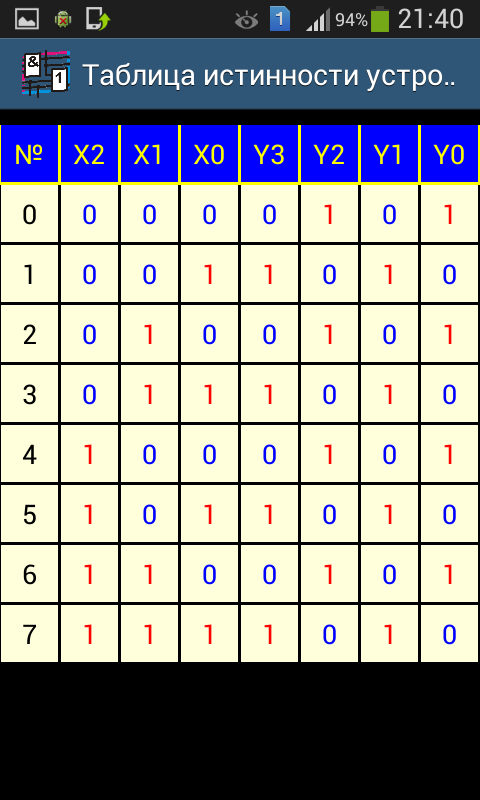

- Kemampuan untuk menampilkan tabel kebenaran pada setiap tahap perkembangan perangkat;

- Matikan bantuan online pada program;

- Contoh perangkat selesai.
