Конструктор схем СДНФ

Makmal Emulator menetapkan untuk mengkaji perintah sintesis peranti digital

Pembelajaran aplikasi, yang merupakan persediaan makmal simulator untuk disiplin Asas teknologi digital. Emulator ini menyediakan prestasi makmal dan amali kerja-kerja di bahagian "Keterangan matematik peranti digital" dan "peranti logik gabungan." Aplikasi ini berguna kepada guru-guru sekolah-sekolah teknikal, pelajar litar digital, dan juga orang-orang yang mahu diri mempelajari asas-asas elektronik digital.

Tujuan program ini:

- Kajian tentang maksud fizikal bentuk normal lengkap penyarak fungsi logik (PDNF, Eng PDNF - bentuk normal penyarak utama.);

- Kajian perintah sintesis peranti logik berdasarkan bentuk algebra fungsi rakaman algebra logik (FAL);

- Pembentukan pembangunan pelatih kemahiran praktikal skim struktur LUN jenis kombinasi dinyatakan sebagai PDNF;

- Kaji fungsi peranti yang dibangunkan dalam mod statik dan dinamik.

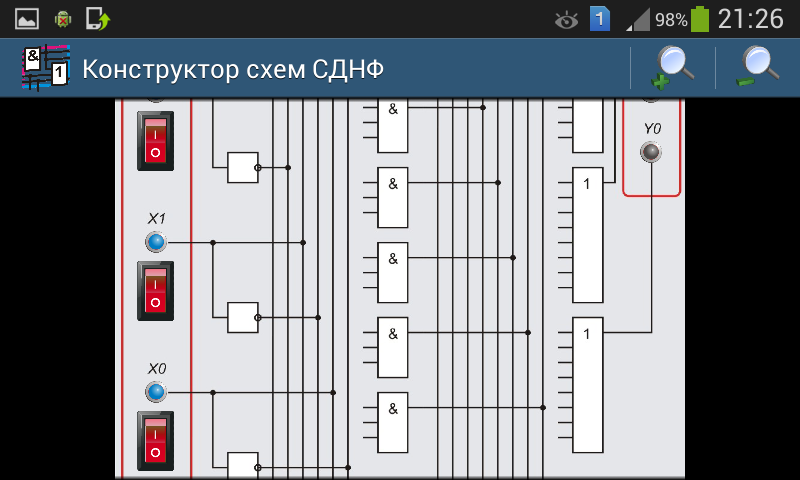

Program ini membolehkan anda untuk mereka bentuk litar digital elektronik mudah menggunakan get asas: conjunctors, disjunctors dan penyongsang. Litar ini boleh termasuk seorang, dua, atau tiga input. Bilangan maksimum output - empat. Oleh itu, emulator itu dapat menyedari sehingga empat sewenang-wenangnya FAL tiga hujah, menyediakan, jika perlu, satu set lengkap unit konstituen (mintermov). Untuk membina peranti fungsi logik, terlebih dahulu dirumuskan algebra sebagai PDNF.

Program ini termasuk:

- Kemungkinan mewujudkan satu projek baru, menyimpannya dalam memori peranti, beban dan mengedit projek disimpan;

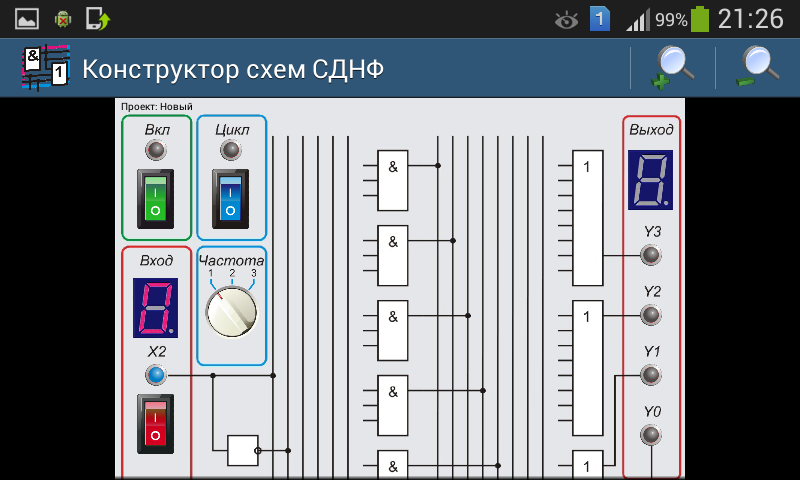

- Satu antara muka interaktif yang mengandungi persediaan makmal imej vektor yang berkualiti tinggi, mengawal dan petunjuk;

- Manual zoom suasana makmal, bergantung kepada saiz dan resolusi skrin untuk kemudahan operasi;

- Proses Intuitive membina skim itu, berdasarkan kesan langsung terhadap unsur-unsur antara muka;

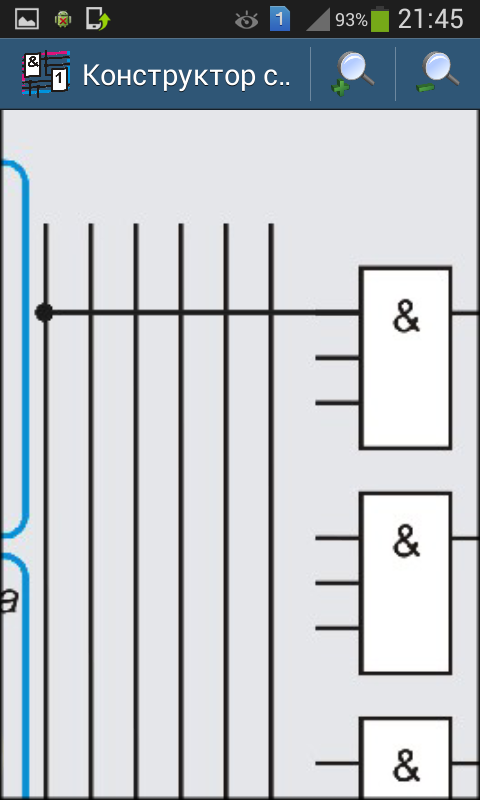

- Pelaksanaan Mudah juzuk litar perpaduan dan jumlah wang yang logik dalam bentuk kombinasi input dan conjunctors disjunctors dengan konduktor tayar sepadan;

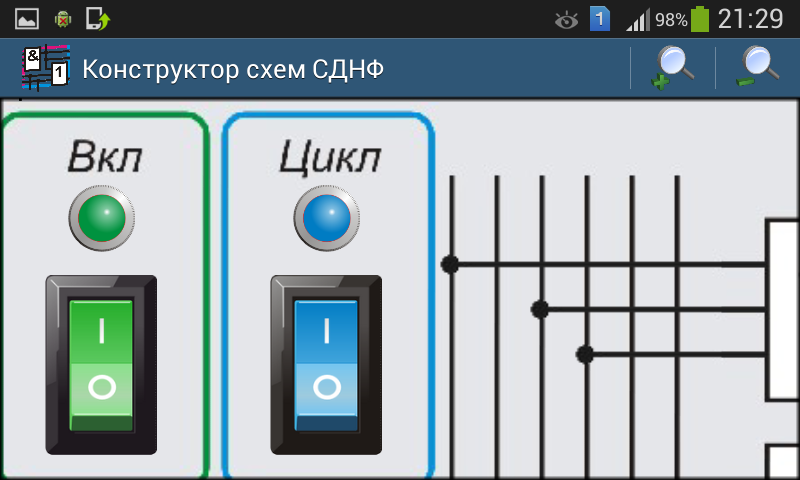

- Emulation / mati pendirian, pilih mod statik atau dinamik penyelidikan, frekuensi pensuisan;

- Mencontohi fungsi peranti yang dibangunkan dalam masa nyata, secara langsung dalam proses penciptaan dan pengubahsuaiannya;

- Kemungkinan membuat permohonan kepada litar input daripada kombinasi sewenang-wenangnya hujah X2, X1 dan x0 dalam mod statik;

- Paparan Visual input dan output isyarat dalam sistem binari menggunakan LED warna dual;

- Kemungkinan membuat permohonan kepada litar input secara berkala mengulangi urutan kod binari dari hujah "000" kepada "111" dalam mod dinamik;

- Visual perwakilan daripada agregat input dan output isyarat dalam perenambelasan menggunakan petunjuk tujuh-segmen;

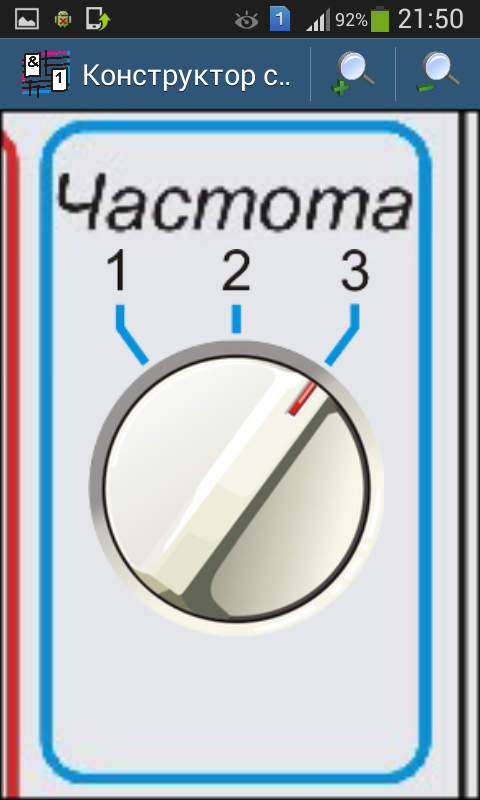

- Kemungkinan memilih kekerapan pembentukan hujah binari dinamik;

- Keupayaan untuk memaparkan skim ini dibangunkan peranti pada mana-mana peringkat pembangunannya;

- Manual dibangunkan dengan meniti peranti litar bergantung kepada saiz dan resolusi skrin, untuk kemudahan tontonan itu;

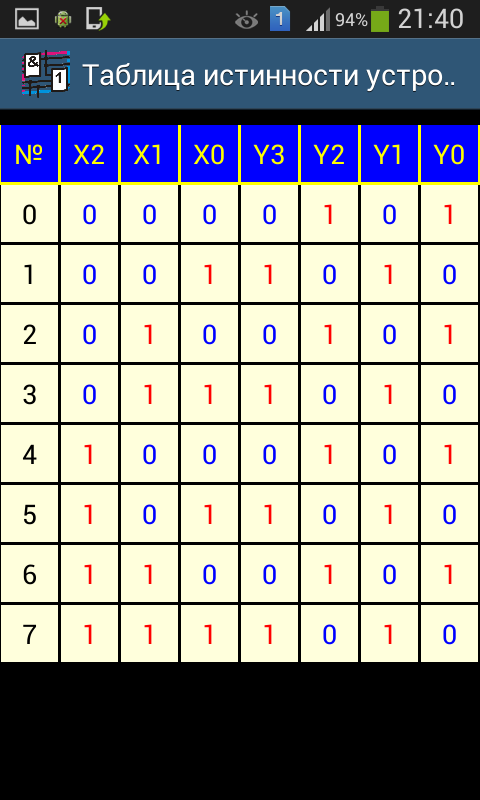

- Keupayaan untuk memaparkan jadual kebenaran di mana-mana peringkat pembangunan peranti;

- Matikan bantuan dalam talian di dalam program tersebut;

- Contoh peranti siap.
