Orifice Flow

يعد قياس تدفق السوائل في الأنابيب والقنوات باستخدام ألواح الفتحات شائعًا جدًا في التطبيقات الصناعية. يحسب هذا التطبيق بسرعة معدلات تدفق السائل والغازات على أساس المعايير القياسية وفقا للنموذج الموضح. يمكن للمستخدمين اختيار أي سائل من قائمة خمسة عشر السوائل الأكثر شيوعا المستخدمة في التطبيقات الصناعية. لذلك ، يمكن أن يكون هذا التطبيق أداة مفيدة للغاية لممارسة المهندسين والمصممين في قياس التدفقات في الأنابيب والقنوات.

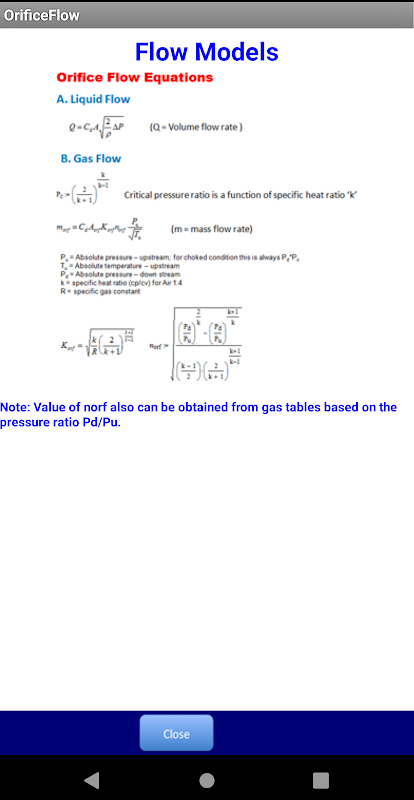

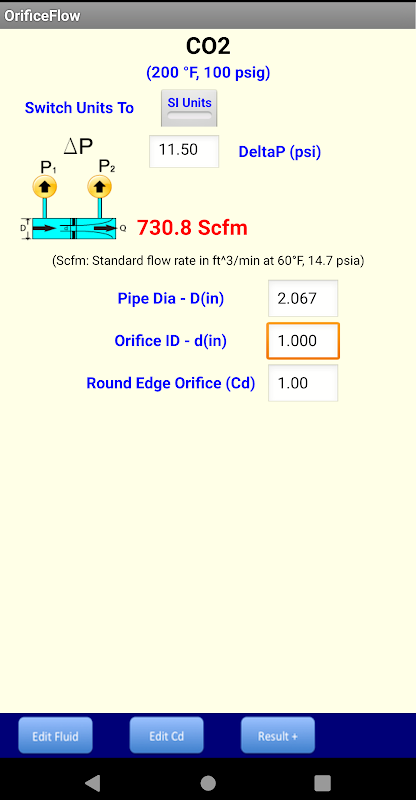

تظهر دراسة حالة عن معدل تدفق ثاني أكسيد الكربون في لقطة الشاشة. تتوافق النتيجة مع الطرق الأخرى التي تستخدمها الصناعة في الحساب والفرق أقل من 0.5٪. يتم إعطاء نماذج التدفق مع المعادلات الحاكمة بشكل منفصل للرجوع إليها بسرعة.

قائمة السوائل:

الهواء ، البخار ، الماء ، النيتروجين ، الأكسجين ، الهيدروجين ، الهليوم ، ثاني أكسيد الكربون ، الميثان ، الإيثان ، الكلور ، الأمونيا ، الأرجون ، الزيت الهيدروليكي ، الهيدروفلوروكربون (R410A).

نوع الفتحة:

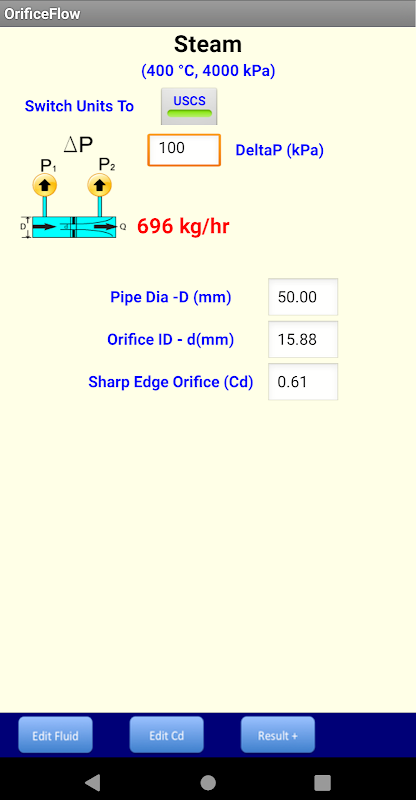

التطبيق يعطي أربعة تصميم فتحة القياسية مع معاملات التفريغ الموصى بها كما هو موضح في لقطة الشاشة. كما يعطي تفاصيل المعلمات المختلفة المستخدمة في حساب معدلات تدفق السائل والغازات. هذا النموذج صالح حتى بالنسبة للفوهات وأنابيب التهوية والمقاييس التي يكون معامل التفريغ الافتراضي فيها هو الوحدة.

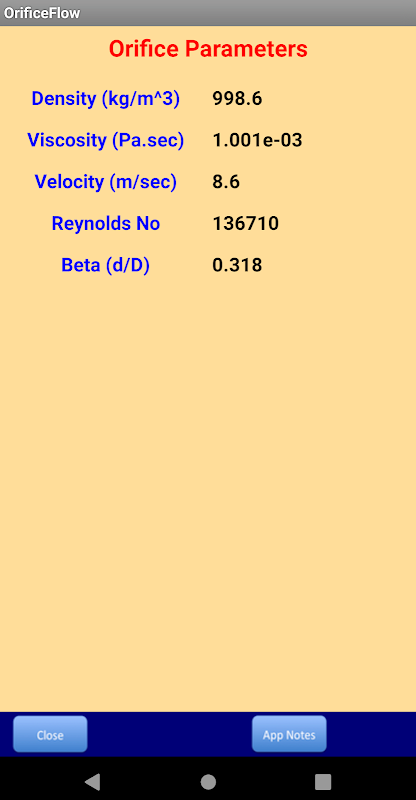

معلمات الفتحة:

درجة الحرارة والضغط عند مدخل السوائل ، هندسة الفتحة ، فرق الضغط باستخدام صنابير الضغط القياسية (ISO 5167) ، هي المعايير القياسية المطلوبة في الحساب. بناءً على هندسة الفتحة ، يتم استخدام معامل التصريف الموصى به Cd. ومع ذلك ، يمكن للمستخدمين تعديل هذا باستخدام بيانات الشركة المصنعة للحصول على نتائج أكثر دقة.

وحدة قياس:

يمكن للمستخدمين التبديل بين معايير وحدة SI و USCS. بناءً على سوائل النوع ، تظهر وحدة معدل التدفق وفقًا لذلك.

الخطوات الموصى بها لمتابعة:

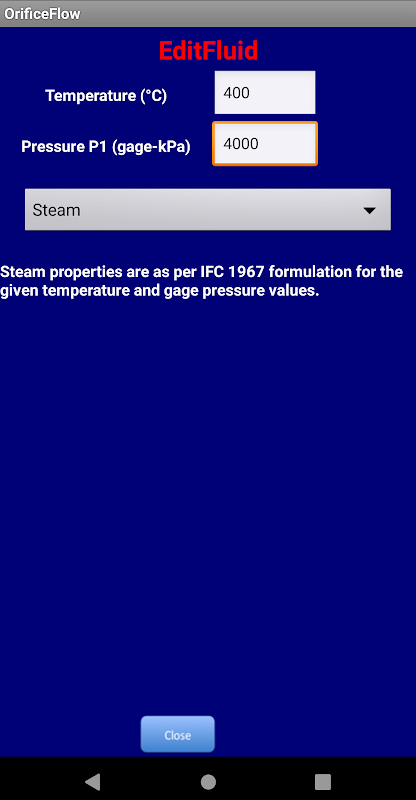

1. تحرير السوائل - حدد السائل ، وتحرير درجة الحرارة والضغط.

2. تحرير مؤتمر نزع السلاح - حدد تصميم فتحة ومعامل التفريغ.

3. تحرير أبعاد الفتحة ، ضغط البيانات التفاضلية.

4. حساب تدفق الفتحة وعرض النتائج.
