Orifice Gas Flow

এই অ্যাপ্লিকেশন সম্পর্কে

এই অ্যাপ্লিকেশনটি গ্যাস প্রবাহ রন্ধ্র প্লেট শক্তি সমীকরণ ব্যবহার হার নির্ণয় করে. অ্যাপ্লিকেশন প্রমিত পদ্ধতি আইএসও 5167-2 বর্ণিত নিম্নরূপ. রন্ধ্র স্রাব সহগ রিডার-হ্যারিস / Gallagher (1998) সমীকরণ ব্যবহার করে হিসাব করা হয়.

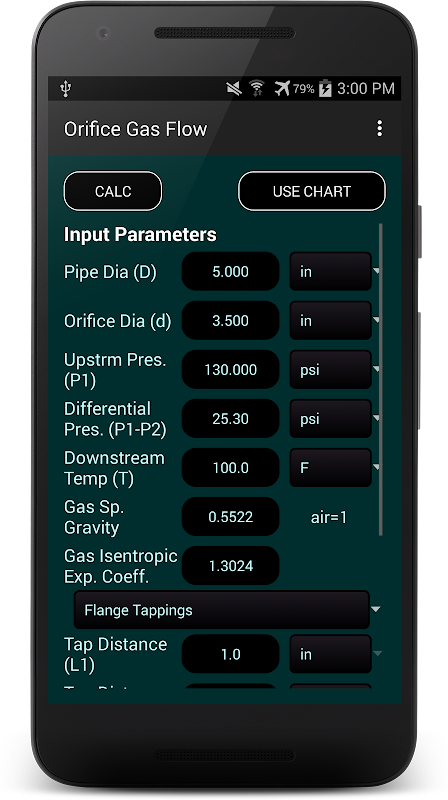

এই অ্যাপ্লিকেশন পাইপ ব্যাস (ডি), রন্ধ্র ব্যাস (ঘ), মূল প্রজেক্টের চাপ (হল P1), রন্ধ্র (হল P1-P2 এর), স্রোতবরাবর তাপমাত্রা (টি) জুড়ে ডিফারেনশিয়াল চাপ, গ্যাস নির্দিষ্ট মাধ্যাকর্ষণ এবং গ্যাস isentropic সম্প্রসারণ ফ্যাক্টর / তাপ প্রয়োজন ধারণক্ষমতা অনুপাত (ট = CP / CV). ব্যবহারকারী প্রতিটি ইউনিটের নির্ধারণের বিকল্প আছে, অত: পর মান ইউনিট কোনো মিশ্রণ থাকতে পারে.

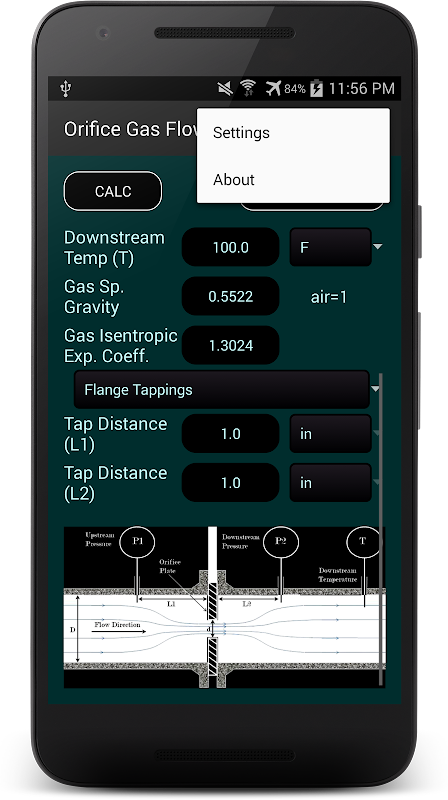

চক্রের উন্নত পার্শ্ব Taps, ক্ষেএ Taps, ডি এবং ডি / 2 taps এবং ম্যানুয়াল ট্যাপ অবস্থানের উল্লেখ করার জন্য একটি বিকল্প: ট্যাপ অবস্থান আইএসও 5167-2 সুনির্দিষ্ট নির্বাচন করা যাবে. চক্রের উন্নত পার্শ্ব মান পরিমাপ করে দুপাশে রন্ধ্র প্লেট থেকে 1inch বিরতিতে চাপ এবং ডিফারেনশিয়াল taps. ক্ষেএ Taps ঠিক উজানে এবং রন্ধ্র প্লেট ভাটিতে অবস্থিত হয়. ডি ও ডি / 2 Taps উজানে পার্শ্ব এবং রন্ধ্র প্লেট ভাটিতে দিকে অর্ধেক নল ব্যাস দূরত্বের উপর নল ব্যাস দূরত্বে অবস্থিত. যদিও ব্যবহারকারী নিজে এইসব দূরত্বের পাশাপাশি নির্দিষ্ট করতে পারেন এটা বাঞ্ছনীয় নয় যেমন আইএসও 5167-2 মান দ্বারা আচ্ছাদিত করা হয় না. প্রমিত মান থেকে সাধারণ বৃহৎ ডেভিয়েশন মধ্যে একটি বড় অনিশ্চয়তা উত্পাদন করা হবে.

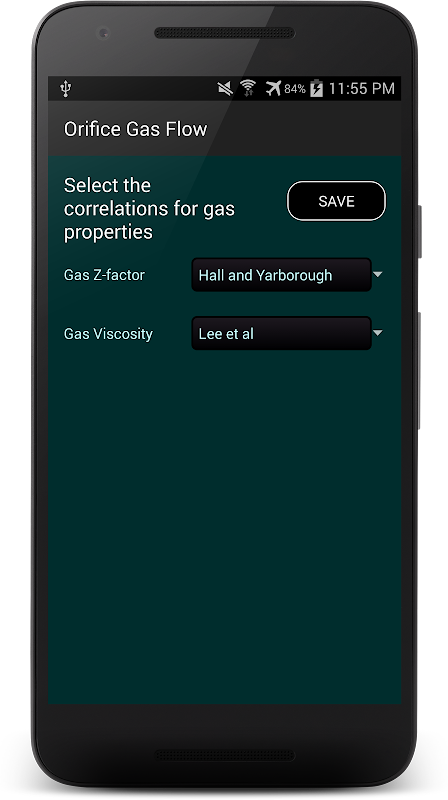

কম্পিউটিং জেড ফ্যাক্টর এবং সান্দ্রতা জন্য সম্পর্কযুক্তরূপে মেনু থেকে সেটিংস নির্বাচন করে পরিবর্তন করা যাবে. এটা প্রথম তাদের রূপান্তরিত করে বর্গমূল সার্কুলার ফ্লো রেকর্ডার চার্ট রিডিং ব্যবহার করা সম্ভব হয়. অ্যাপ্লিকেশন "ব্যবহার চার্ট" বাটনে ক্লিক করে চার্ট রিডিং রূপান্তর করতে পারেন. রিডিং সেইসাথে চাপ, ডিফারেনশিয়াল চাপ ও গ্যাসের প্রবাহ হার অনওয়ার্ড হিসাব জন্য তাপমাত্রা প্রতিস্থাপিত রূপান্তরিত করা যেতে পারে.

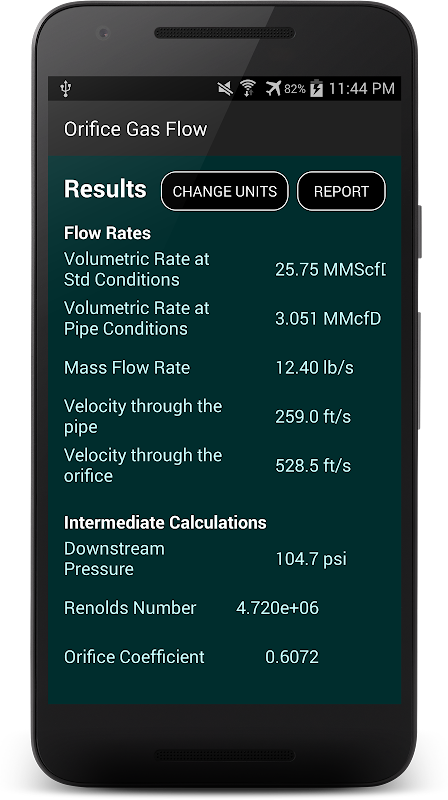

গণনা ফলাফল এসআই / দায়ের ইউনিট প্রদর্শন করা হয়. এই অ্যাপ্লিকেশন 60F মান শর্ত এবং এসআই এককে জন্য ক্ষেত্র ইউনিট এবং 0C জন্য 14.7 psia এবং 1 বায়ুমণ্ডল এ আয়তনের গ্যাস প্রবাহ হার নির্ণয় করে. পাইপ উজানে শর্ত, ভর প্রবাহ হার এবং নল এবং রন্ধ্র দিয়ে বেগে এ আয়তনের গ্যাস হারও নির্ণিত হয়. অন্তর্বর্তী গণনার যেমন রেনল্ডস সংখ্যা, রন্ধ্র সহগ, গ্যাস জেড ফ্যাক্টর এবং গ্যাস সান্দ্রতা যেমন, রেফারেন্সের জন্য প্রদর্শন করা হয়. আরো বিস্তারিত অন্তর্বর্তী মান টেক্সট শুধুমাত্র রিপোর্ট প্রদর্শন করা হয়. ইউনিট "ইউনিট পরিবর্তন করুন" বাটনে ক্লিক করে ক্ষেত্র ও এসআই ইউনিট মধ্যে স্যুইচ করা যেতে পারে.

অবশেষে হিসাব প্রতিবেদনে আরও একটি মোবাইল ওয়ার্ড প্রসেসর পেস্ট করার copyable ট্যাব সীমায়িত টেক্সট আকারে পাওয়া যায়. "ইমেল প্রতিবেদন" বাটন শরীরের টেক্সট মধ্যে রিপোর্ট দিয়ে ডিফল্ট অ্যান্ড্রয়েড ইমেল অ্যাপ্লিকেশন আরম্ভ করা হয়.
