Orifice Gas Flow

معدل تدفق الغاز لنوع فتحة تدفق متر باستخدام ISO 5167-2 مستوى.

حول هذا التطبيق

هذا التطبيق بحساب معدل تدفق الغاز باستخدام معادلة الطاقة لوحة فتحة. التطبيق يتبع الإجراء القياسي المبين في ISO 5167-2. يتم حساب معامل التصريف فوهة باستخدام المعادلة قارئ هاريس / غالاغر (1998).

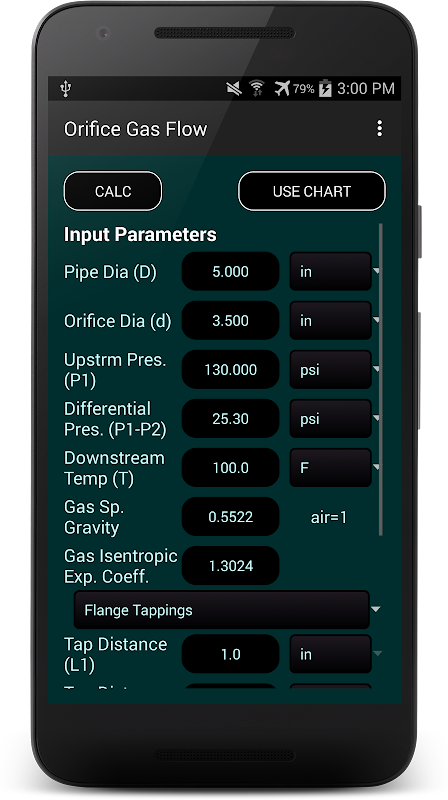

هذا التطبيق يتطلب قطر الماسورة (D)، قطر الفتحة (د)، وضغط المنبع (P1)، فرق الضغط عبر الفتحة (P1-P2)، ودرجة الحرارة المصب (T)، الغاز الثقل النوعي والغاز التوسع isentropic عامل / الحرارة نسبة قدرة (ك = CP / السيرة الذاتية). المستخدم لديه خيار تحديد وحدات لكل منهما، وبالتالي القيم يمكن أن يكون أي مزيج من الوحدات.

موقع الصنبور يمكن اختيار من ISO 5167-2 محدد: شفة الصنابير والحنفيات ركن، D و D / 2 الصمامات وخيار لتحديد مواقع الصنبور اليدوية. على شفة التنفيس المعايير القياسية للضغط والتفضيلية على فترات 1inch من لوحة فتحة في أي من الجانبين. توجد صنابير ركن مجرد المنبع والمصب لوحة فتحة. وتقع D و D / 2 صنابير على مسافة قطر الماسورة على الجانب النظري ونصف الأنابيب مسافة قطرها على الجانب المصب من لوحة فتحة. على الرغم من أن يمكن للمستخدم تحديد هذه المسافات يدويا وكذلك لا ينصح كما لا يتم تغطيتها من قبل ISO 5167-2 مستوى. في انحرافات كبيرة العامة من القيم القياسية سوف تنتج من عدم اليقين أكبر.

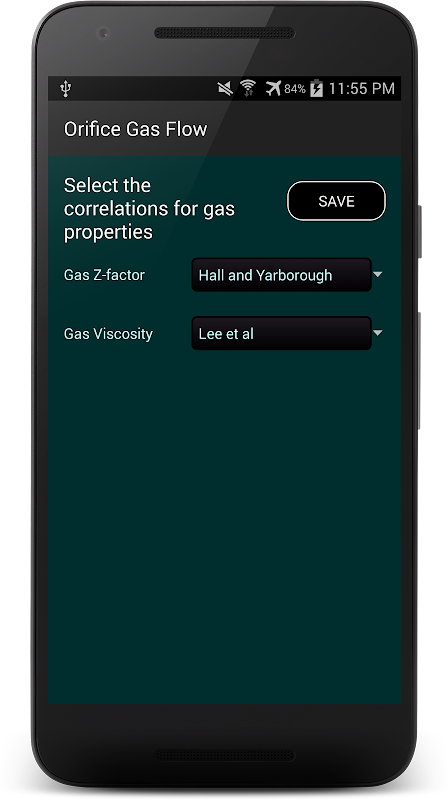

الارتباطات لحساب Z-عامل واللزوجة يمكن تغيير عن طريق اختيار الإعدادات من القائمة. ومن الممكن أيضا استخدام القراءات مخطط الجذر التربيعي التعميم تدفق مسجل من قبل تحويلها أولا. التطبيق يمكن تحويل الرسم البياني قراءات عن طريق النقر على زر "استخدام الرسم البياني". قراءات يمكن تحويلها وكذلك استبداله باللاعب الضغط، والضغط التفاضلي ودرجة الحرارة لحساب فصاعدا من معدل تدفق الغاز.

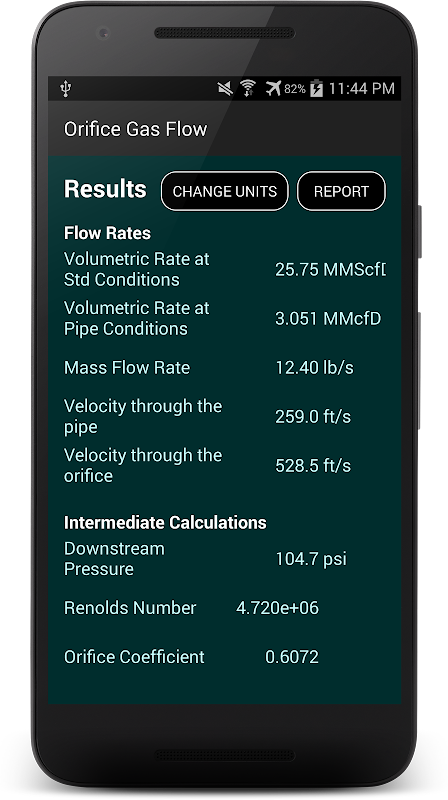

يتم عرض نتائج حساب في SI وحدة / قدم. هذا التطبيق بحساب معدل تدفق الغاز الحجمي في الظروف القياسية من 60F و 14.7 رطل للوحدات الميدانية و0C و1 الغلاف الجوي للوحدات SI. تحسب أيضا نسبة الغاز الحجمي في أنابيب ظروف المنبع، ومعدل التدفق الجماعي والسرعات من خلال أنبوب وفتحة. يتم عرض حسابات وسيطة للأغراض المرجعية، مثل رقم رينولدز، معامل فتحة والغاز Z-عامل واللزوجة الغاز. يتم عرض القيم الوسيطة أكثر تفصيلا في التقرير الوحيد النص. ويمكن تحويل وحدات بين الميدانية ووحدات SI بالضغط على زر "التغيير وحدات".

وأخيرا تقرير الحساب متاح في علامة التبويب محدد شكل النص copyable أيضا لصقها في معالج النصوص المحمول. على زر "أرسل تقرير" تطلق الروبوت التطبيق البريد الإلكتروني الافتراضي مع التقرير في النص من الجسم.
