Orifice Gas Flow

Über diese App

Diese App berechnet die Gasflussrate der Öffnungsplatte Energiegleichung verwendet wird. Die App folgt dem Standardverfahren beschrieben in ISO 5167-2. Die Öffnung Flusskoeffizient wird berechnet, um den Reader-Harris / Gallagher (1998) unter Verwendung der Gleichung.

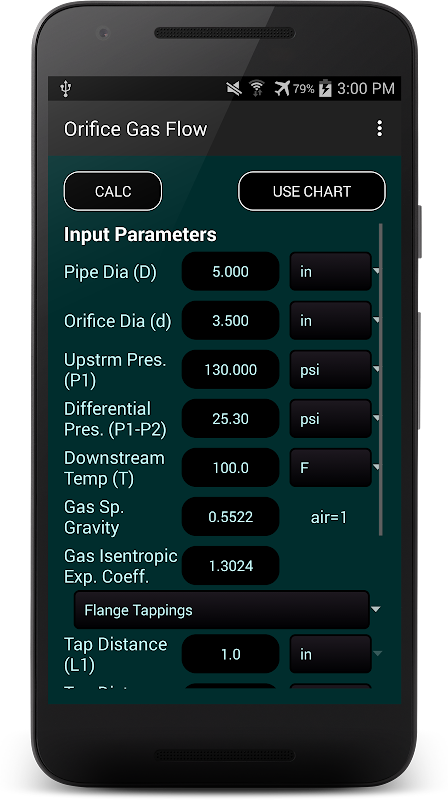

Diese App erfordert den Rohrdurchmesser (D), Blendendurchmesser (d), Vordruck (P1), den Differenzdruck über die Öffnung (P1-P2), nachgeschaltete Temperatur (T), Gas-spezifische Gewicht und Gas isentropen Expansionsfaktor / Wärme Kapazitätsverhältnis (k = Cp / Cv). Der Benutzer hat die Möglichkeit, die Einheiten für jede Angabe, daher können die Werte haben jede Kombination von Einheiten.

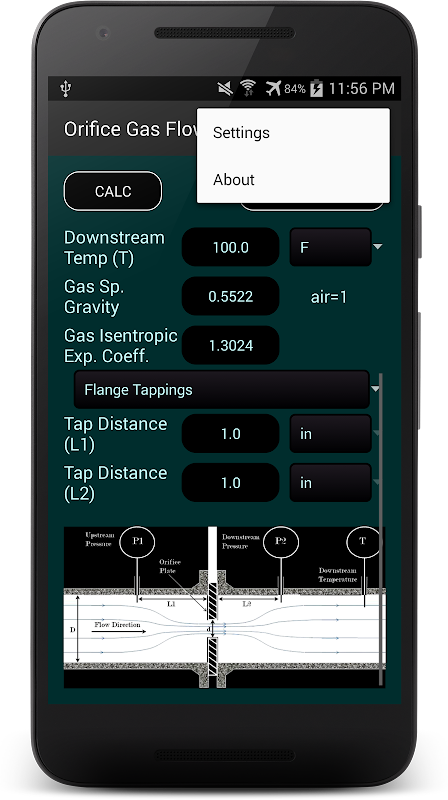

Flange Taps, Ecke eines Taps, D und D / 2 Taps und eine Option angeben manuelle Abgriffstellen: Die Zapfstelle kann 5167-2 angegeben von der ISO ausgewählt werden. Der Flansch Taps Standard misst den Druck und Differenz in 1inch Abständen von der Lochplatte auf beiden Seiten. Die Corner Taps sind nur vor und hinter der Lochplatte angeordnet. Die D- und D / 2-Taps sind in einem Abstand des Rohrdurchmessers auf der stromaufwärtigen Seite und eine halbe Rohrdurchmesser Abstand auf der stromabwärtigen Seite der Lochplatte angeordnet. Auch wenn der Benutzer manuell diese Abstände festlegen können, wie gut ist es nicht empfehlenswert, da sie nicht von der ISO 5167-2-Standard abgedeckt ist. In der Regel große Abweichungen von den Standardwerten eine größere Unsicherheit erzeugen.

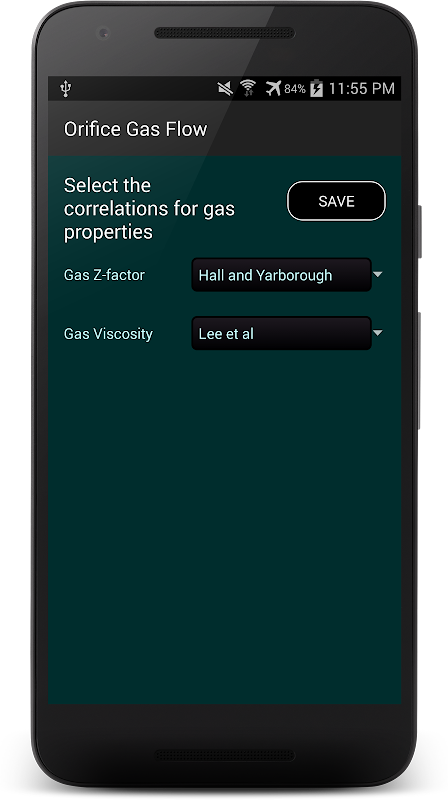

Die Korrelationen zur Berechnung von Z-Faktor und die Viskosität kann durch die Auswahl von Einstellungen über das Menü geändert werden. Es ist auch möglich, die Quadratwurzel Kreislauf-Recorder-Diagramm Lesungen indem sie zunächst die Umwandlung zu verwenden. Die App kann die Diagrammmesswerte umwandeln, indem Sie den "USE CHART" klicken. Die Messwerte können auch umgewandelt werden, wie für Druck, Differenzdruck und Temperatur zur Weiterberechnung von Gasflussrate ersetzt.

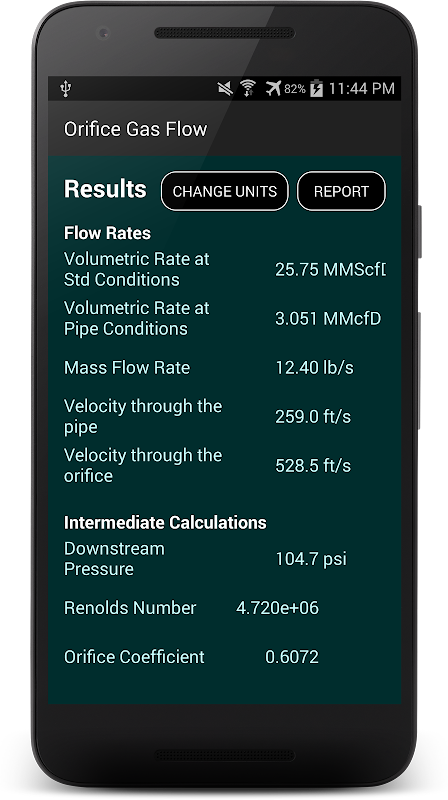

Die Ergebnisse der Berechnung sind in SI / abgelegt Einheiten angezeigt. Diese App berechnet den Gasvolumenstrom bei Standardbedingungen von 60F und 14,7 psia für Feldgeräte und 0C und 1 Atmosphäre für SI-Einheiten. Die Gasvolumenrate bei Leitung vor Bedingungen, Massendurchflussrate und Geschwindigkeit durch das Rohr und Öffnung werden ebenfalls berechnet. Die Zwischenberechnungen sind auch als Referenz, wie Reynolds-Zahl, Öffnungskoeffizient, Gas Z-Faktor und Gasviskosität angezeigt. Weitere detaillierte Zwischenwerte werden im Text nur Bericht angezeigt. Die Geräte können zwischen Feld und SI-Einheiten, indem Sie auf die Schaltfläche "Ändern Units" Taste umgeschaltet werden.

Schließlich wird der Bericht der Berechnung ist auch in kopierbar Registerkarte Textform zur Verfügung zu einem mobilen Textverarbeitung einzufügen. Die "E-Mail-Report" Taste startet das Standard-Android-E-Mail-App mit dem Bericht im Text des Körpers.
