Orifice Gas Flow

आईएसओ 5167-2 मानक का उपयोग छिद्र प्रकार प्रवाह मीटर के लिए गैस के प्रवाह की दर।

इस एप्लिकेशन के बारे में

इस बॉक्स में गैस का प्रवाह प्लेट दहाना ऊर्जा समीकरण का उपयोग दर की गणना करता है। एप्लिकेशन मानक प्रक्रिया आईएसओ 5167-2 में वर्णित इस प्रकार है। छिद्र निर्वहन गुणांक रीडर-हैरिस / Gallagher (1998) समीकरण उपयोग कर की गणना की जाती है।

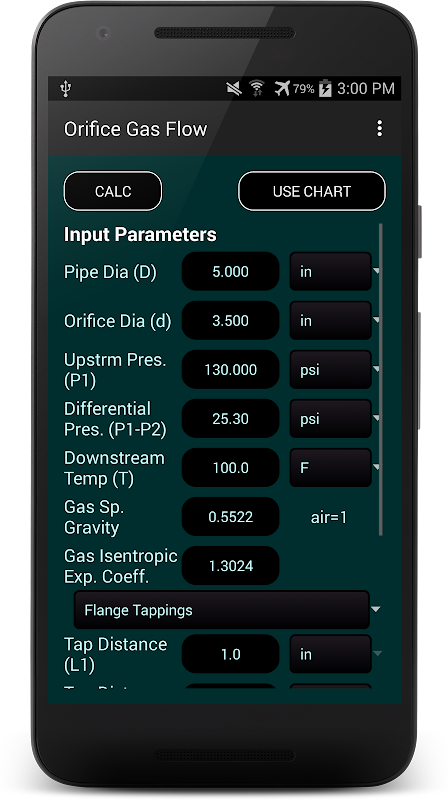

इस एप्लिकेशन को पाइप व्यास (डी), छिद्र व्यास (डी), नदी के ऊपर दबाव (P1), छिद्र (P1-p2), नीचे की ओर तापमान (टी) के पार अंतर दबाव, गैस विशिष्ट गुरुत्व और गैस isentropic विस्तार कारक / गर्मी की आवश्यकता क्षमता अनुपात (कश्मीर = CP / सीवी)। उपयोगकर्ता प्रत्येक के लिए इकाइयों को निर्दिष्ट करने का विकल्प है, इसलिए मूल्यों इकाइयों के किसी भी मिश्रण हो सकता है।

निकला हुआ नल, कॉर्नर नल, डी और डी / 2 नल और मैनुअल नल स्थानों निर्दिष्ट करने के लिए एक विकल्प: नल स्थान आईएसओ 5167-2 निर्दिष्ट से चुना जा सकता है। निकला हुआ किनारा मानक उपायों दोनों तरफ छिद्र थाली से 1inch अंतराल पर दबाव और अंतर नल। कॉर्नर नल सिर्फ नदी के ऊपर और प्लेट दहाना के बहाव स्थित हैं। डी और डी / 2 नल नदी के ऊपर की ओर और प्लेट दहाना के बहाव के पक्ष पर आधा पाइप व्यास दूरी पर पाइप व्यास की दूरी पर स्थित हैं। हालांकि उपयोगकर्ता मैन्युअल इन दूरियों के रूप में अच्छी तरह से निर्दिष्ट कर सकते हैं यह अनुशंसित नहीं है के रूप में यह आईएसओ 5167-2 मानक द्वारा कवर नहीं है। मानक मूल्यों से सामान्य बड़े विचलन में एक बड़ा अनिश्चितता का उत्पादन होगा।

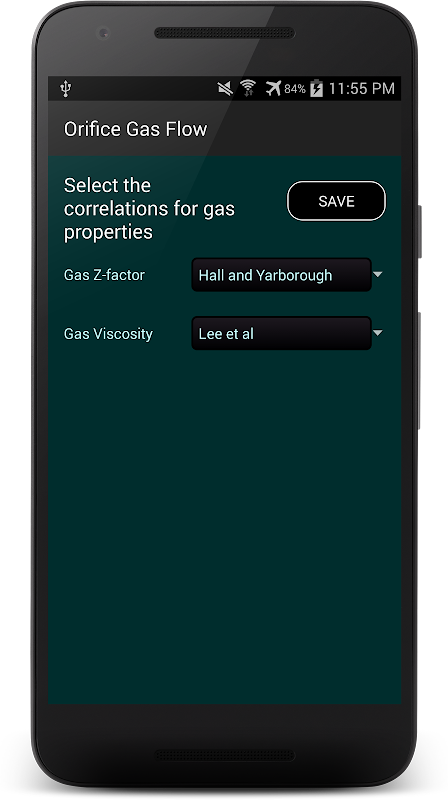

कंप्यूटिंग Z कारक और चिपचिपाहट के लिए सहसंबंध मेनू से सेटिंग का चयन करके बदला जा सकता है। यह भी पहली बार उन्हें परिवर्तित करके स्क्वायर रूट परिपत्र प्रवाह रिकॉर्डर चार्ट रीडिंग का उपयोग करना संभव है। एप्लिकेशन "उपयोग चार्ट" बटन पर क्लिक करके चार्ट रीडिंग बदल सकते हैं। रीडिंग के साथ ही दबाव, अंतर दबाव और गैस के प्रवाह की दर की गणना के लिए आगे के तापमान के लिए प्रतिस्थापित परिवर्तित किया जा सकता है।

गणना के परिणाम एसआई / दायर इकाइयों में प्रदर्शित कर रहे हैं। इस एप्लिकेशन को 60F की मानक स्थितियों और एसआई इकाइयों के लिए क्षेत्र इकाइयों और 0C के लिए 14.7 PSIA और 1 माहौल में बड़ा गैस प्रवाह की दर की गणना करता है। पाइप अपस्ट्रीम की स्थिति, जन प्रवाह दर और पाइप और छिद्र के माध्यम से वेग पर बड़ा गैस की दर भी गणना कर रहे हैं। मध्यवर्ती गणना भी ऐसे रेनॉल्ड्स संख्या, छिद्र गुणांक, गैस Z कारक और गैस चिपचिपापन के रूप में संदर्भ के लिए प्रदर्शित कर रहे हैं। अधिक विस्तृत मध्यवर्ती मूल्यों पाठ ही रिपोर्ट में प्रदर्शित कर रहे हैं। इकाइयों "इकाइयों बदलें" बटन पर क्लिक करके क्षेत्र और एसआई इकाइयों के बीच स्विच किया जा सकता है।

अंत में गणना की रिपोर्ट में यह भी एक मोबाइल शब्द संसाधक में पेस्ट करने के लिए copyable टैब सीमांकित पाठ के रूप में उपलब्ध है। "ईमेल रिपोर्ट" बटन शरीर के पाठ में रिपोर्ट के साथ डिफ़ॉल्ट Android ईमेल अनुप्रयोग की शुरूआत।
