Orifice Gas Flow

氣體流量使用ISO 5167-2標準孔板型流量計。

關於此應用

此應用程式計算使用孔板能量方程中的氣體流量。該應用程序遵循ISO 5167-2中描述的標準程序。孔口流量係數是使用閱讀器 - 哈里斯/加拉格爾（1998）的公式計算。

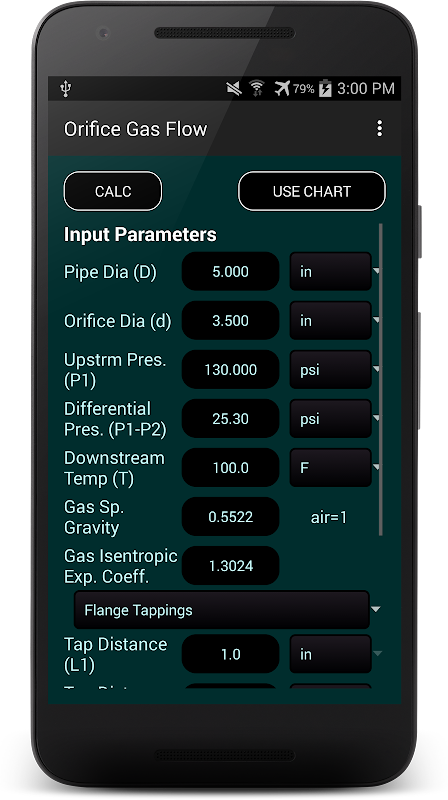

此應用要求管直徑（D），孔直徑（d），上游壓力（P1），橫跨孔（P1-P2），下游溫度（T）的壓力差，氣體比重和氣體等熵膨脹因子/熱容量比（k = CP / CV）。用戶具有指定為每個單元的選擇，因此，這些值可以具有任何單位組合。

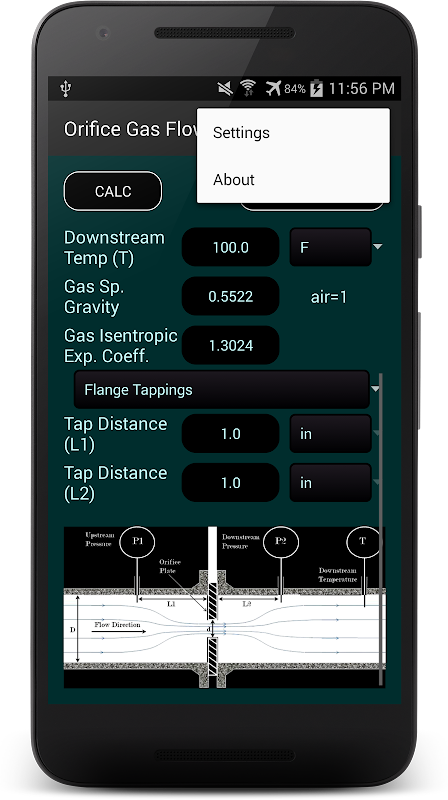

法蘭龍頭，角絲錐，D和D / 2水龍頭，並指定手動水龍頭位置的選項：水龍頭的位置可以從指定的ISO 5167-2進行選擇。法蘭絲錐標準措施，從兩側的孔板1英寸間隔的壓力和差別。角落絲錐就位於上游和孔板的下游。在D和D / 2抽頭位於管直徑在上游側和孔板的下游側的一半管徑距離的距離。儘管用戶可以手動指定這些距離，以及它不推薦，因為它是不包括在ISO 5167-2標準。從標準值一般大的偏差會產生較大的不確定性。

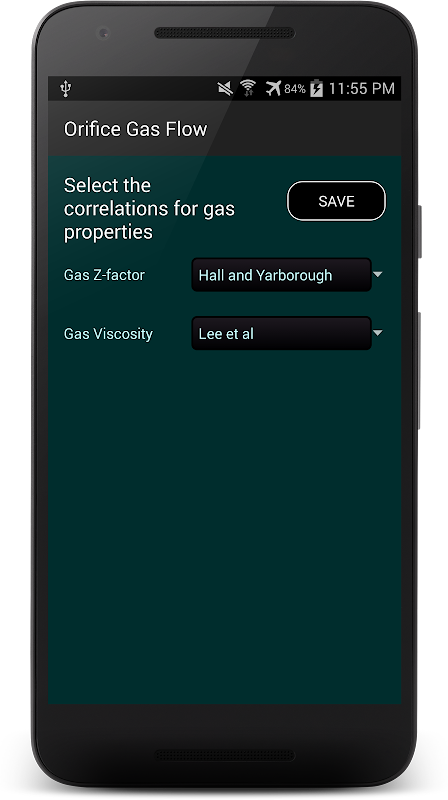

計算Z因子和粘度的關係可以從菜單中選擇設置中更改。另外，也可以通過首先將它們轉換為使用平方根圓流記錄圖表讀數。應用程序可以通過點擊“使用圖表”按鈕轉換成圖表讀數。讀數可以取代的壓力，差壓和溫度下的氣體流量的向前計算一併轉換。

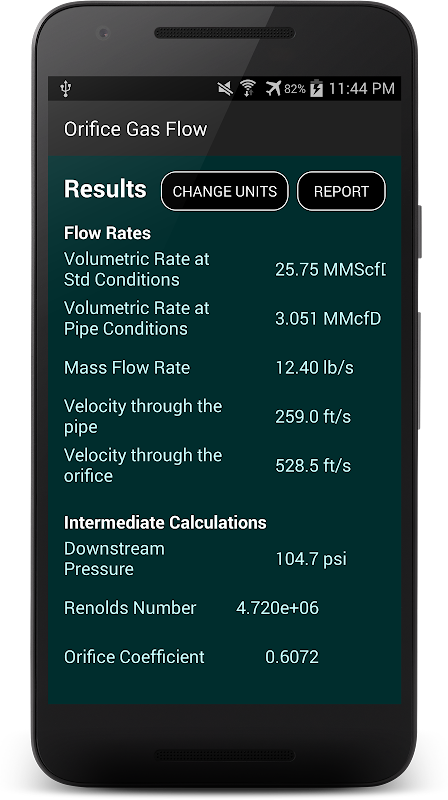

計算的結果顯示在SI /提起單元。這個應用程序在計算的60F標準條件和14.7 PSIA現場單位和0℃和1個大氣壓為SI單位體積氣體流速。在管上游的條件下，質量流量和速度通過管和孔的體積的氣體速率也計算。在中間計算也被顯示，以供參考，例如雷諾數，孔口係數，氣體Z因子和氣體的粘度。更詳細的中間值顯示在純文本報告。該單元可以字段和SI單位之間通過點擊“更改單元”按鈕被切換。

最後計算的報告也是可複製製表符分隔文本的形式提供給粘貼到一個移動的字處理器。 “電子郵件報告”按鈕啟動在體內的文字報告中的默認的Andr​​oid電子郵件應用程序。
