Orifice Gas Flow

ISO 5167から2標準を使用してオリフィス式流量計のためのガス流量。

このアプリについて

このアプリは、オリフィスプレートのエネルギー方程式を用いてガス流量を算出します。アプリは、ISO 5167から2に記載されている標準的な手順に従います。オリフィス流量係数は、リーダ・ハリス/ギャラガー（1998）の式を用いて計算されます。

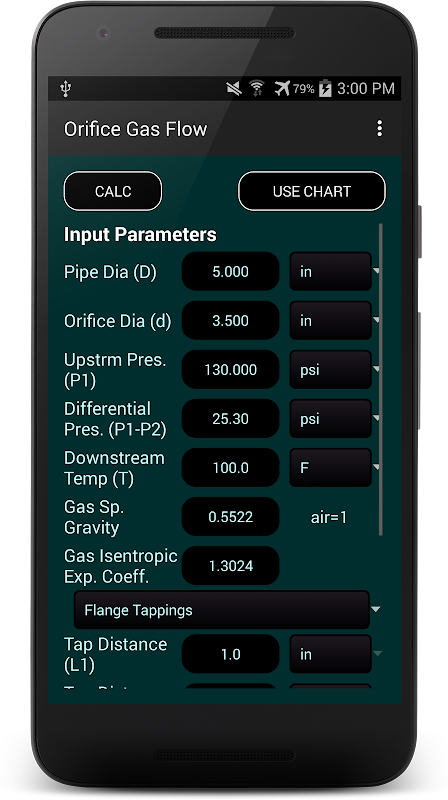

このアプリケーションは、パイプ直径（D）が必要であり、オリフィス直径（d）に示すように、上流側圧力（P1）は、オリフィス前後の差圧（P1-P2）、下流の温度（T）、ガス比重ガス等エントロピー膨張係数/熱容量比（K = CP / CV）。ユーザーはそれぞれのための単位を指定するオプションを持っている、それ故に値は単位の任意の組合せを持つことができます。

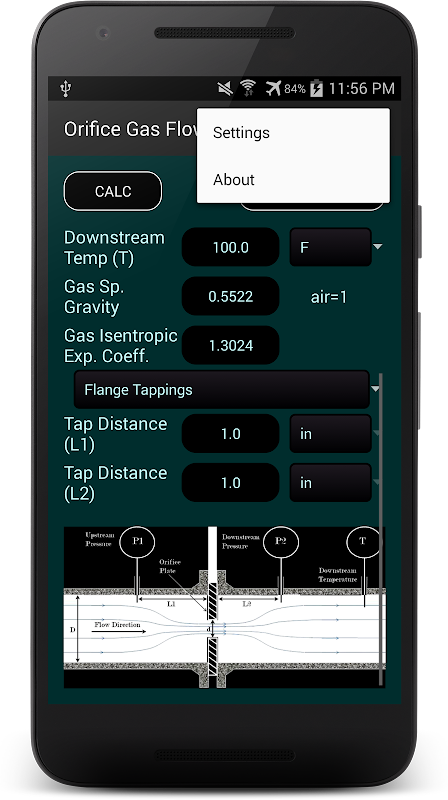

フランジタップ、コーナータップ、D及びD / 2タップ、手動タップ位置を指定するオプション：タップ位置は、指定されたISO 5167から2から選択することができます。フランジは、標準的な措置のいずれかの側のオリフィスプレートから1インチ間隔での圧力と差をタップ。コー​​ナータップは、オリフィスプレートのすぐ上流と下流に位置しています。 DおよびD / 2タップは、上流側のパイプ径とオリフィスプレートの下流側のハーフパイプ径距離の距離に位置しています。ユーザーが手動で同様にこれらの距離を指定することもできますが、それは、ISO 5167から2標準でカバーされていないとして、それは推奨されません。一般的には標準値からの大きな偏差が大きい不確実性が生成されます。

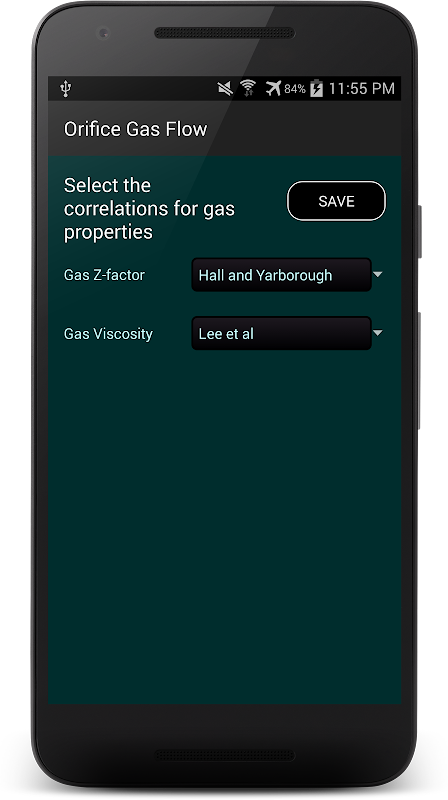

Z-要因と粘度を計算するための相関は]メニューの[設定]を選択して変更することができます。最初にそれらを変換することによって平方根循環フローレコーダチャートの読み取りを使用することも可能です。アプリは「USEチャート」ボタンをクリックすることで、チャートの読みを変換することができます。読み取りは変換ならびにガス流量の以降の計算のために、圧力、差圧と温度と置換することができます。

計算の結果は、SI /報告Filed単位で表示されます。このアプリは、標準60Fの条件とSI単位のためのフィールド単位と0℃14.7 PSIAおよび1気圧での体積ガス流量を計算します。管オリフィスを通る管上流条件、質量流量及び速度で体積のガス速度も計算されます。中間計算はまた、レイノルズ数、オリフィス係数、ガスZ因子、ガス粘度として、参考のために表示されています。より詳細な中間値がテキストのみレポートに表示されます。単位は「変更単位」ボタンをクリックして、フィールドおよびSI単位との間で切り替えることができます。

最後に、計算の報告書は、モバイルワードプロセッサに貼り付けるためにコピー可能タブ区切りテキスト形式でも利用可能です。 「電子メールレポート」ボタンは、本体のテキストのレポートでデフォルトアンドロイドメールアプリを起動します。
