Orifice Gas Flow

Sobre este app

Este aplicativo calcula a taxa de fluxo de gás através da equação energética placa de orifício. O aplicativo segue o procedimento padrão descrito na norma ISO 5167-2. O coeficiente de descarga orifício é calculada usando a equação Leitor-Harris / Gallagher (1998).

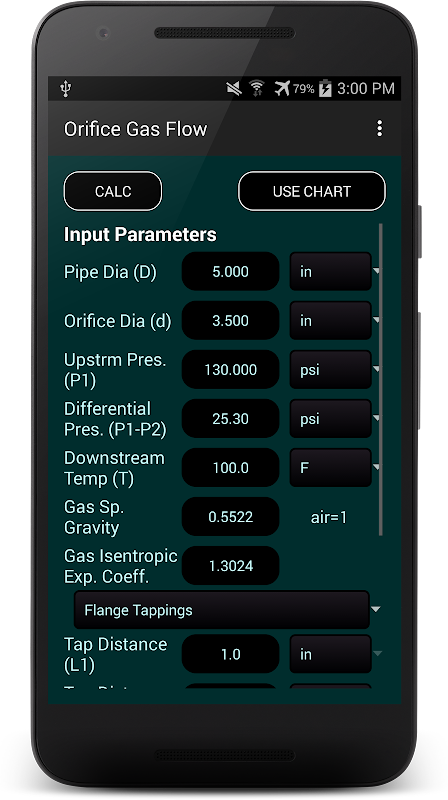

Esta aplicação requer que o diâmetro do tubo (D), o diâmetro do orifício (d), a pressão a montante (P1), a pressão diferencial através do orifício (P1-P2), a temperatura a jusante (T), a gravidade específica de gás e gás de expansão isentrópica / factor de calor rácio de capacidade (k = Cp / Cv). O usuário tem a opção de especificar as unidades para cada, portanto, os valores podem ter qualquer combinação de unidades.

A localização da torneira pode ser selecionado a partir do ISO 5167-2 especificado: flange Torneiras, Canto Taps, D e D / 2 torneiras e uma opção para especificar manuais torneira locais. O flange Torneiras medidas padrão da pressão e diferenciais em intervalos de 1 polegada a partir da placa de orifício em cada lado. As torneiras de canto estão localizados a montante ea jusante da placa do orifício. O D e D / 2 torneiras estão localizados a uma distância do diâmetro do tubo no lado a montante e meia distância tubo de diâmetro no lado de jusante da placa de orifício. Mesmo que o usuário pode especificar manualmente essas distâncias bem não é recomendado, uma vez que não é coberto pela norma ISO 5167-2. Em grandes desvios gerais a partir dos valores padrão irá produzir uma incerteza maior.

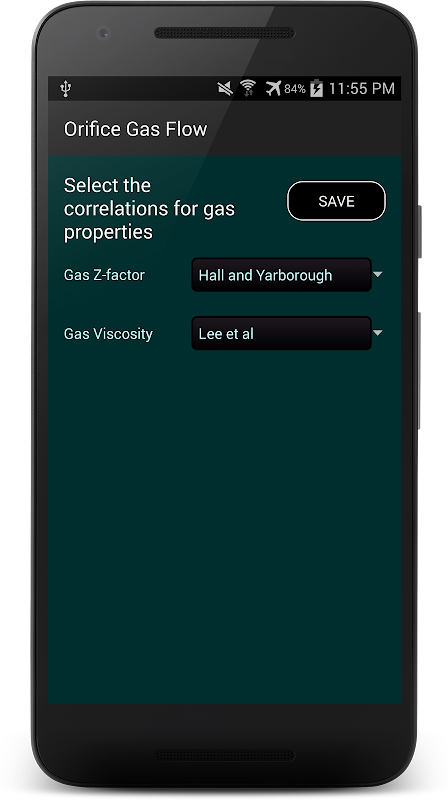

As correlações para o cálculo do fator Z e viscosidade pode ser alterada seleccionando Configurações no menu. É também possível usar as leituras Gráfico de raiz quadrada fluxo circular do gravador convertendo em primeiro lugar eles. O aplicativo pode converter as leituras de gráfico clicando no botão "Utilizar Carta". As leituras podem ser convertidos, bem como substituído por pressão, a pressão diferencial e temperatura para o cálculo subsequente da taxa de fluxo de gás.

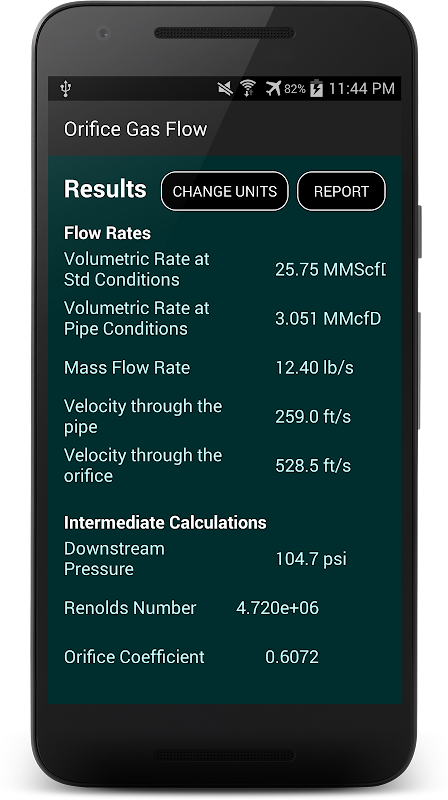

Os resultados do cálculo são exibidos em SI / unidades Arquivado. Este aplicativo calcula a taxa de fluxo de gás volumétrico em condições normais de 60F e 14,7 psia para unidades de campo e 0 ° C e 1 atmosfera de unidades SI. O consumo de gás volumétrica em condições de tubo a montante, taxa de fluxo de massa e velocidades através do tubo e do orifício também são computados. Os cálculos intermediários também são exibidos para referência, tais como número de Reynolds, o coeficiente de orifício, fator Z gás e viscosidade do gás. valores intermediários mais detalhados são exibidos no único relatório de texto. As unidades podem ser alternado entre campo e unidades SI, clicando no botão "Alterar Unidades".

Finalmente, o relatório do cálculo também está disponível em forma de texto delimitado por tabulações copyable para colar em um processador de texto móvel. O botão "E-mail Report" lança o aplicativo de e-mail android padrão com o relatório no texto do corpo.
