Orifice Gas Flow

이 응용 프로그램 소개

이 응용 프로그램은 오리피스 에너지 방정식을 이용하여 가스 유량을 계산한다. 응용 프로그램은 ISO 5167-2에 설명 된 표준 절차를 따른다. 오리피스 토출 계수 리더 해리스 / 갤러거 (1998)의 방정식을 사용하여 계산된다.

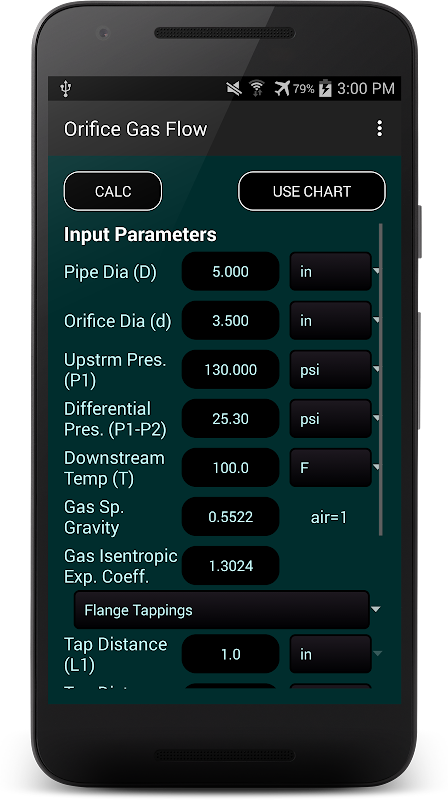

이 응용 프로그램은 파이프 직경 (D), 오리피스 직경 (d), 상류 측 압력 (P1), 오리피스 (P1-P2)의 하류 온도 (T)를 가로 지르는 차동 압력, 가스 비중, 가스 등 엔트로피 팽창 계수 / 열을 필요 용량비 (K = CP / CV). 사용자는 각각의 유닛을 지정하는 옵션을 가지며, 따라서 값 단위의 임의 조합을 가질 수있다.

플랜지 도청, 코너 도청, D 및 D / 2 밸브 및 수동 탭 위치를 지정하는 옵션 : 탭 위치는 지정된 ISO 5167-2에서 선택할 수 있습니다. 플랜지 표준 측정 양쪽 오리피스 플레이트를 1 인치 간격으로 압력 차동 드린다. 코너의 도청은 상류와 오리피스 판의 하류에 위치한다. D 및 D / 2 탭들은 오리피스 판의 하류 측에 상류 측 절반 파이프 직경 거리에 파이프 직경의 거리에 위치한다. 사용자가 수동으로뿐만 아니라이 거리를 지정할 수 있지만 그것이 ISO 5167-2 표준에 포함되지 않습니다으로 권장되지 않습니다. 표준 값에서 일반적으로 큰 편차에 더 큰 불확실성을 생성합니다.

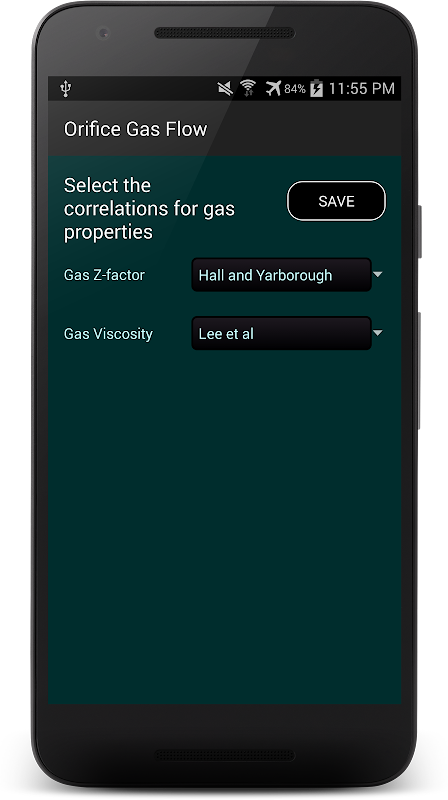

계산 Z-요인과 점도의 상관 관계는 메뉴에서 설정을 선택하여 변경할 수 있습니다. 먼저 변환하여 제곱근 원형 플로우 차트 레코더 수치를 사용하는 것도 가능하다. 이 앱은 "사용 CHART"버튼을 클릭하여 차트 판독 값을 변환 할 수 있습니다. 가스 유량의 계산 이후 압력 차등 압력 및 온도에 대한 치환으로하는 판독은도 변환 할 수있다.

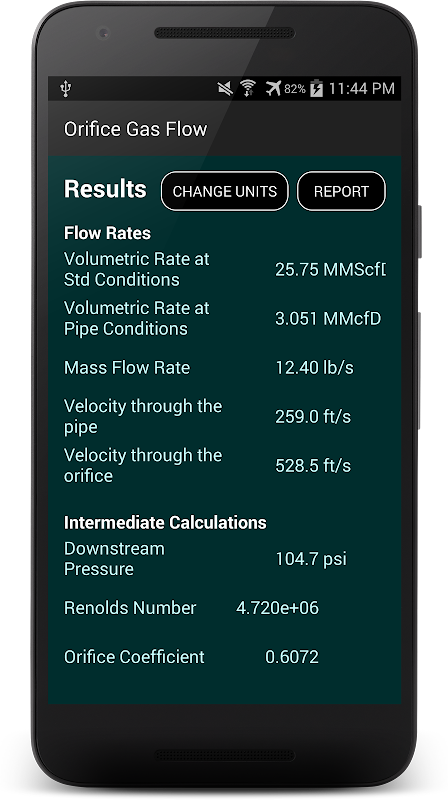

계산의 결과는 SI / 신청 단위로 표시됩니다. 이 응용 프로그램은 표준 60F의 조건 SI 단위 필드 단위 및 0 ℃ 14.7 psia로하고 1 기압에서의 부피 가스 유량을 계산한다. 파이프 및 파이프 오리피스를 통해 상류 조건, 질량 유량 및 속도에서의 체적 가스 속도는 계산된다. 중간 계산은 또한 레이놀즈 수, 오리피스 계수, 가스 Z-요소 및 가스 점도로, 참조 표시됩니다. 더 자세한 중간 값은 텍스트 만 보고서에 표시됩니다. 단위는 "단위 변경"버튼을 클릭하여 필드와 SI 단위 사이를 전환 할 수 있습니다.

마지막으로 계산의 보고서는 모바일 워드 프로세서에 붙여 넣을 수도 복사 가능한 탭으로 구분 된 텍스트 형태로 사용할 수 있습니다. "이메일 보고서"버튼을 신체의 텍스트 보고서와 기본 안드로이드 이메일 응용 프로그램을 시작합니다.
