Orifice Gas Flow

Información de la aplicación

Esta aplicación computa la tasa de flujo de gas utilizando la ecuación de energía placa de orificios. La aplicación sigue el procedimiento estándar descrito en la norma ISO 5167-2. El coeficiente de descarga del orificio se calcula utilizando la ecuación de Harris-Lector / Gallagher (1998).

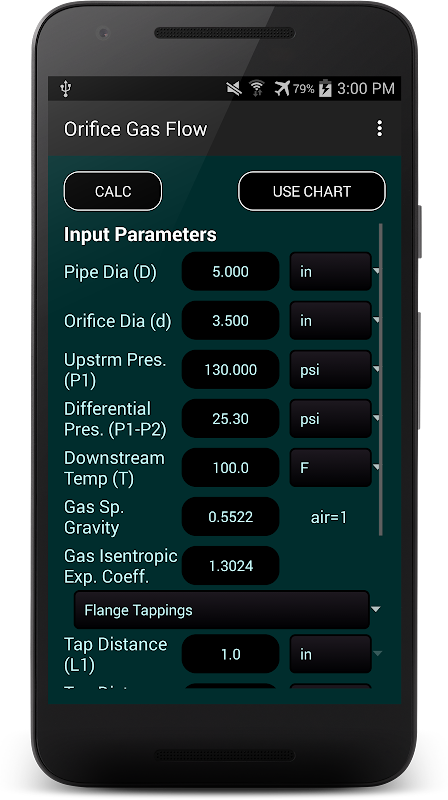

Esta aplicación requiere que el diámetro de la tubería (D), el diámetro del orificio (d), la presión aguas arriba (P1), la presión diferencial a través del orificio (P1-P2), la temperatura aguas abajo (T), la gravedad específica del gas y el gas de expansión isoentrópica / factor de calor relación de capacidad (k = Cp / Cv). El usuario tiene la opción de especificar las unidades para cada uno, por lo tanto, los valores pueden tener cualquier combinación de unidades.

La ubicación del grifo puede ser seleccionado entre el ISO 5167-2 especifica: brida Taps Taps, esquina, D y D / 2 Taps y una opción para especificar ubicaciones de tomas manuales. La brida Taps estándar mide el diferencial de presión y en intervalos de 1 pulgada de la placa de orificios a cada lado. Los grifos de esquina se encuentran justo aguas arriba y aguas abajo de la placa de orificios. La D y D / 2 Taps se encuentran a una distancia de diámetro de la tubería en el lado de aguas arriba y la distancia media tubería de diámetro en el lado aguas abajo de la placa de orificios. A pesar de que el usuario puede especificar manualmente estas distancias, así que no es recomendable, ya que no está cubierto por la norma ISO 5167-2. En las grandes desviaciones generales a partir de los valores estándar producirá una mayor incertidumbre.

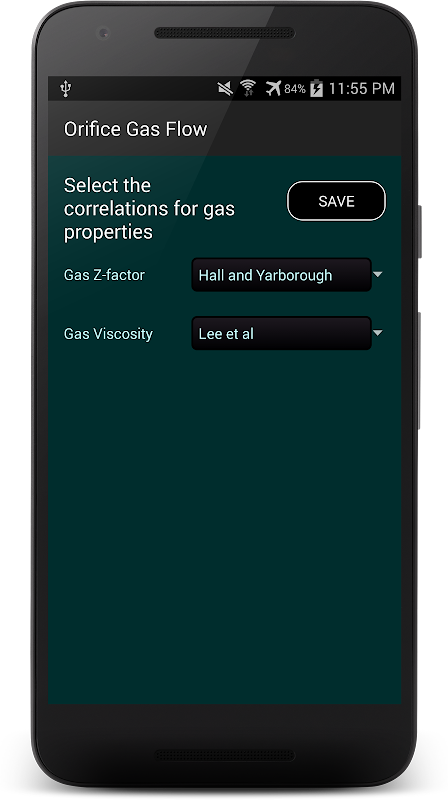

Las correlaciones para el cálculo de factor Z y la viscosidad se pueden cambiar mediante la selección de valores en el menú. También es posible utilizar las lecturas Gráfico de la raíz cuadrada Circular Flow grabadora por primera convertirlos. La aplicación puede convertir las lecturas gráfico haciendo clic en el botón "TABLA DE USO". Las lecturas se pueden convertir, así como sustituido por presión, presión diferencial y la temperatura para el cálculo hacia adelante de la tasa de flujo de gas.

Los resultados del cálculo se muestran en unidades / Archivado SI. Esta aplicación calcula la tasa de flujo volumétrico de gas en condiciones estándar de 60F y 14,7 psia para unidades de campo y 0C y 1 atmósfera de unidades SI. La tasa volumétrica de gas en las condiciones del tubo corriente arriba, la tasa de flujo de masa y las velocidades a través de la tubería y el orificio también se calculan. Los cálculos intermedios también se muestran como referencia, como el número de Reynolds, coeficiente de orificio, Z-factor de gas y la viscosidad del gas. valores intermedios más detallados se muestran en el texto único informe. Las unidades se pueden conmutar entre el campo y las unidades del SI haciendo clic en el botón "Unidades de cambio".

Por último, el informe del cálculo también está disponible en formato de texto delimitado por tabuladores copiable para pegar en un procesador de texto móvil. El botón "Informe e-mail" lanza la aplicación de correo electrónico predeterminada androide con el informe en el texto del cuerpo.
