Orifice Gas Flow

อัตราการไหลของก๊าซสำหรับประเภทปากเมตรไหลโดยใช้มาตรฐาน ISO 5167-2 มาตรฐาน

เกี่ยวกับแอปนี้

app นี้คำนวณอัตราการไหลของก๊าซโดยใช้สมการพลังงานแผ่นปาก แอปพลิเคตามขั้นตอนมาตรฐานที่อธิบายไว้ในมาตรฐาน ISO 5167-2 ค่าสัมประสิทธิ์การปล่อยปากจะคำนวณโดยใช้เครื่องอ่านแฮร์ริส / กัลลาเกอร์ (1998) สมการ

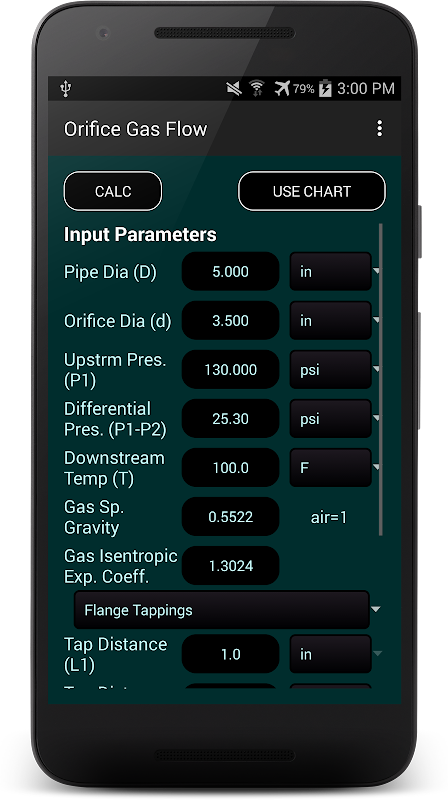

app นี้ต้องมีขนาดเส้นผ่าศูนย์กลางท่อ (D) ขนาดเส้นผ่าศูนย์กลางปาก (D), ความดันต้นน้ำ (P1) ที่ความดันแตกต่างในปาก (P1-P2) อุณหภูมิปลายน้ำ (T) ก๊าซแรงโน้มถ่วงที่เฉพาะเจาะจงและก๊าซขยายตัว isentropic ปัจจัย / ความร้อน อัตราส่วนความจุ (K = ซีพี / Cv) ผู้ใช้มีตัวเลือกในการระบุหน่วยสำหรับแต่ละเพราะฉะนั้นค่าที่สามารถมีการผสมผสานของหน่วยใด

สถานที่ตั้งประปาสามารถเลือกได้จากมาตรฐาน ISO 5167-2 ระบุแปลนก๊อกมุมก๊อก D และ D / 2 ก๊อกและตัวเลือกในการระบุคู่มือการประปาสถานที่ หน้าแปลน Taps มาตรการมาตรฐานความดันและความแตกต่างในช่วงเวลาที่ 1inch จากแผ่นปากทั้งสองข้าง ก๊อกมุมตั้งอยู่เพียงต้นน้ำและปลายน้ำของแผ่นปาก สินค้า D และ D / 2 ก๊อกจะอยู่ที่ระยะทางขนาดเส้นผ่าศูนย์กลางท่อทางด้านต้นน้ำและระยะทางครึ่งหนึ่งของเส้นผ่าศูนย์กลางท่อทางด้านท้ายน้ำของแผ่นปากได้ แม้ว่าผู้ใช้เองสามารถระบุระยะทางเหล่านี้เช่นกันจะไม่แนะนำที่มันไม่ได้รับการคุ้มครองโดยมาตรฐาน ISO 5167-2 ในการเบี่ยงเบนขนาดใหญ่ทั่วไปจากค่ามาตรฐานจะผลิตความไม่แน่นอนที่มีขนาดใหญ่

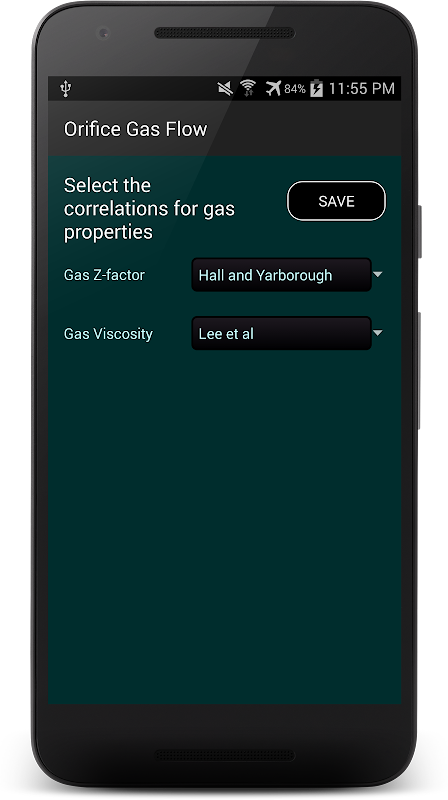

ความสัมพันธ์สำหรับการคำนวณ Z-ปัจจัยและความหนืดสามารถเปลี่ยนแปลงได้โดยเลือกการตั้งค่าจากเมนู นอกจากนี้ยังเป็นไปได้ที่จะใช้การอ่านแผนภูมิรากไหลเวียนบันทึกครั้งแรกโดยการแปลงให้ app ที่สามารถแปลงการอ่านแผนภูมิโดยคลิกที่ปุ่ม "ใช้ CHART" อ่านสามารถแปลงเช่นเดียวกับการเปลี่ยนแทนความดัน, ความดันและอุณหภูมิที่แตกต่างกันสำหรับการคำนวณเป็นต้นไปอัตราการไหลของก๊าซ

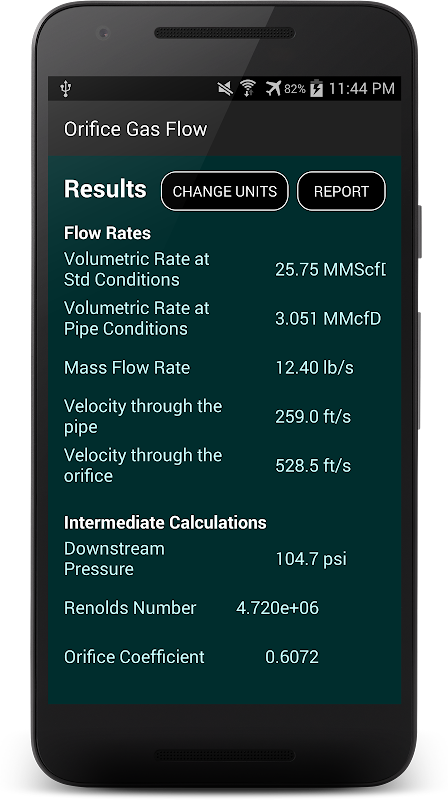

ผลที่ได้จากการคำนวณจะแสดงใน SI / หน่วยยื่น app นี้คำนวณปริมาตรอัตราการไหลของก๊าซที่สภาวะมาตรฐาน 60F และ 14.7 psia หน่วยสนามและ 0C และ 1 บรรยากาศหน่วย SI อัตราก๊าซปริมาตรที่สภาวะท่อต้นน้ำอัตราการไหลของมวลและความเร็วผ่านท่อและปากจะคำนวณยัง การคำนวณกลางนอกจากนี้ยังมีการแสดงสำหรับการอ้างอิงเช่นจำนวน Reynolds ค่าสัมประสิทธิ์ปากก๊าซ Z-ปัจจัยและความหนืดก๊าซ ค่ากลางรายละเอียดเพิ่มเติมจะปรากฏในข้อความเพียงรายงาน หน่วยสามารถเปลี่ยนระหว่างภาคสนามและ SI หน่วยโดยคลิกที่ปุ่ม "เปลี่ยนหน่วย"

สุดท้ายรายงานของการคำนวณยังมีอยู่ในแท็บรูปแบบข้อความ copyable คั่นไปวางลงในโปรแกรมประมวลผลคำมือถือ ปุ่ม "รายงานอีเมล์" เปิดตัวแอพพลิเคอีเมลหุ่นยนต์เริ่มต้นพร้อมกับรายงานในข้อความของร่างกาย
