Orifice Gas Flow

Propos de cette appli

Cette application calcule le débit de gaz en utilisant l'équation de l'énergie de la plaque d'orifice. L'application suit la procédure standard décrite dans la norme ISO 5167-2. Le coefficient de décharge de l'orifice est calculée en utilisant l'équation lecteur-Harris / Gallagher (1998).

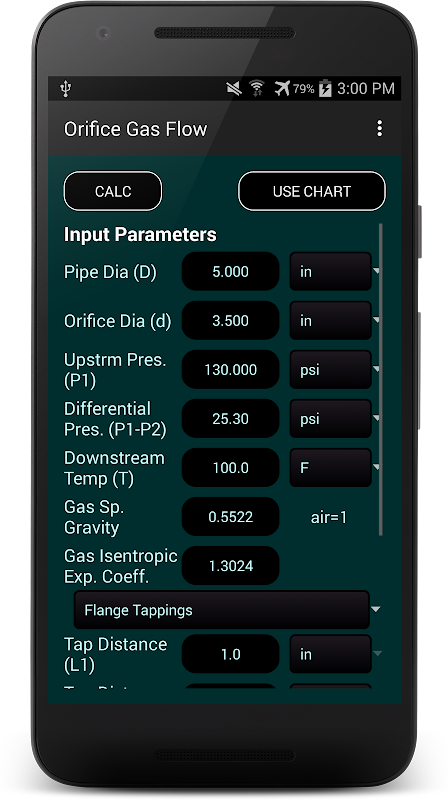

Cette application nécessite le diamètre du tuyau (D), orifice de diamètre (d), la pression amont (P1), la pression différentielle à travers l'orifice (P1-P2), température en aval (T), la densité de gaz et de gaz isentropique facteur / chaleur rapport de capacité (k = Cp / Cv). L'utilisateur a la possibilité de spécifier les unités pour chaque, d'où les valeurs peuvent avoir une combinaison d'unités.

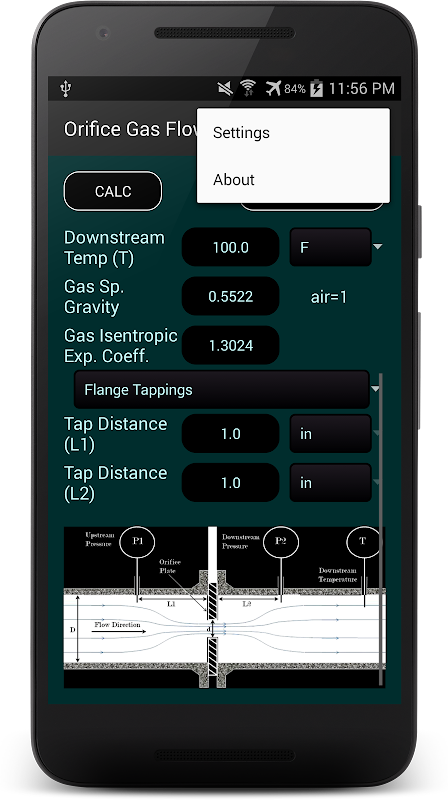

L'emplacement du robinet peut être choisi dans la norme ISO 5167-2 spécifiée: Robinets à bride, Coin Taps, D et D / 2 Taps et une option pour spécifier manuellement l'emplacement des prises. La bride Taps mesures standard de pression et de différentiels à intervalles 1inch de la plaque d'orifice de chaque côté. Les robinets d'angle sont situés juste en amont et en aval de la plaque d'orifice. D et D / 2 robinets sont situés à une distance du diamètre du tuyau du côté amont et à distance moitié de tube de diamètre sur le côté aval de la plaque à orifices. Même si l'utilisateur peut spécifier manuellement ces distances aussi bien qu'il ne soit pas recommandé, car il ne sont pas couverts par la norme ISO 5167-2. Dans les grands écarts généraux des valeurs standard produira une plus grande incertitude.

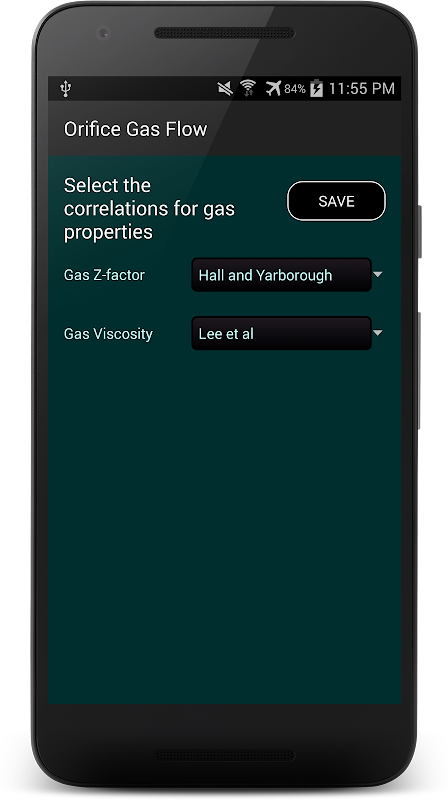

Les corrélations pour le calcul de Z-factor et la viscosité peuvent être modifiés en sélectionnant Paramètres dans le menu. Il est également possible d'utiliser les lectures Chart Racine carrée Enregistreur circulaire Débit d'abord les convertir. L'application peut convertir les lectures de tableau en cliquant sur le bouton "USE CHART". Les lectures peuvent être convertis, ainsi que substitué à la pression, la pression différentielle et de température pour le calcul ultérieur du débit de gaz.

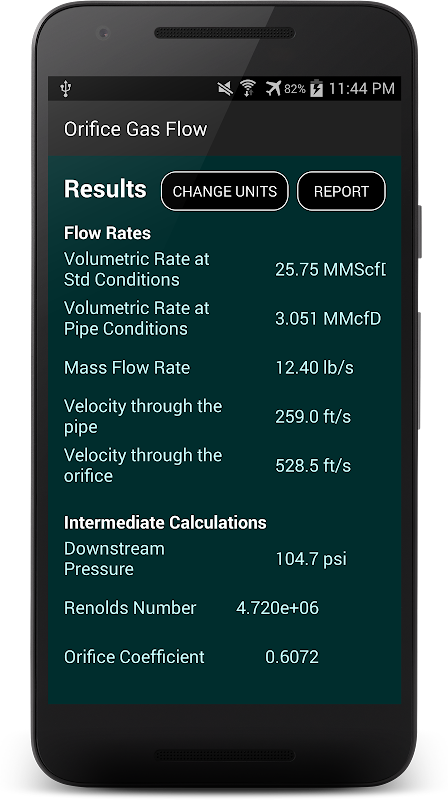

Les résultats du calcul sont affichés en unités SI / Filed. Cette application calcule le débit volumétrique de gaz dans des conditions normales de 60F et 14,7 psia pour les unités de terrain et 0C et 1 atmosphère pour les unités SI. Le débit de gaz volumétrique à tuyaux conditions en amont, débit de masse et de la vitesse à travers le tuyau et l'orifice sont également calculés. Les calculs intermédiaires sont également affichés pour référence, tels que le nombre de Reynolds, le coefficient d'orifice, gaz Z-factor et la viscosité du gaz. valeurs intermédiaires plus détaillées sont affichées dans le seul rapport de texte. Les unités peuvent être commutés entre le terrain et les unités SI en cliquant sur le bouton «Modifier parts».

Enfin, le rapport du calcul est également disponible dans l'onglet délimité copiable sous forme de texte à coller dans un traitement de texte mobile. Le bouton "Email Report" lance l'androïde app de messagerie par défaut avec le rapport dans le texte du corps.
