ステレオカメラ診断・校正

O estado da câmera estéreo "KomEye" pode ser diagnosticado através da comunicação com a escavadeira hidráulica Komatsu ICT (* 1) equipada com a câmera estéreo "KomEye" através deste aplicativo.

O processo de calibração pode ser executado conforme necessário e você pode fotografar em um estado normal.

【Característica】

① Conheça o status da câmera estéreo "KomEye" (precisa calibrar)!

Ao executar o processo de diagnóstico usando este aplicativo, você pode verificar o status da câmera estéreo "KomEye" e confirmar a necessidade de calibração.

② Você pode calibrar a câmera estéreo "KomEye"!

Ao executar o processo de calibração, a câmera estéreo "KomEye" pode retornar ao estado normal.

③ Saiba quando foi realizado o trabalho de diagnóstico / calibração da câmera estéreo!

Os resultados do diagnóstico / calibração da câmera estéreo são exibidos em uma lista no histórico de diagnóstico / calibração para que você possa verificar quando o diagnóstico / calibração foi realizado.

[Como usar]

This Inicie este aplicativo.

② Conecte a máquina e o tablet que iniciou o aplicativo à LAN sem fio (* 2).

③ Inicie o processamento do diagnóstico.

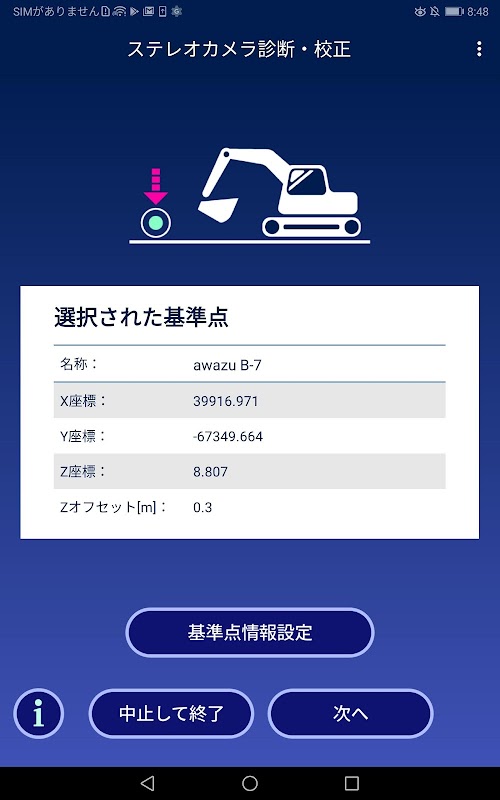

④ Defina as informações do ponto de referência.

⑤ Siga as instruções na tela e ajuste a direção / inclinação do veículo, a distância ao alvo e o ângulo da lança.

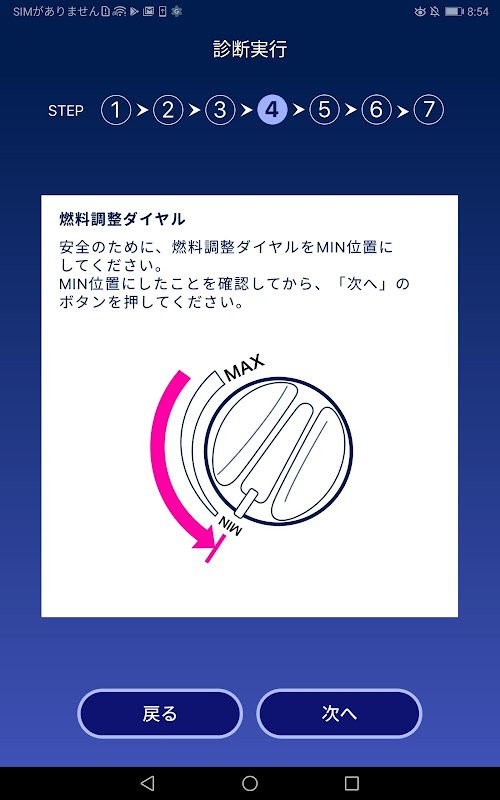

⑥ Coloque o botão de ajuste de combustível na posição MIN.

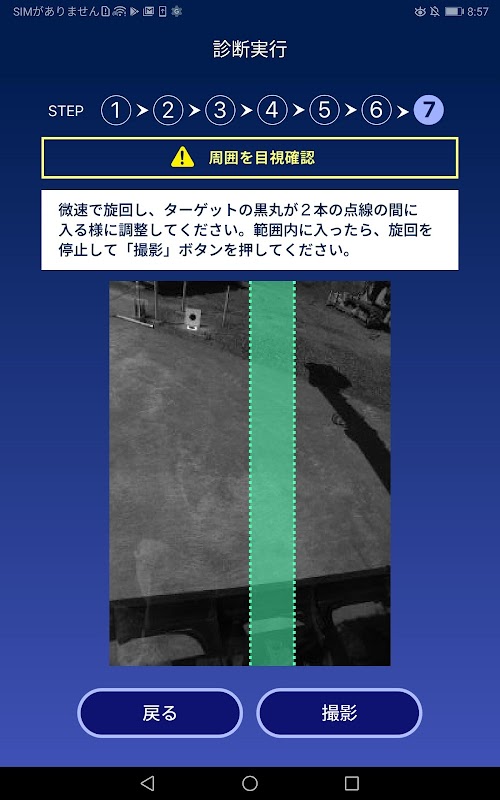

UrnGire o alvo para que fique entre as duas linhas pontilhadas e pressione o botão de disparo para disparar (total de 3 vezes).

⑧ Verifique o resultado do processamento do diagnóstico.

⑨ Se o resultado do diagnóstico mostrar que a calibração não é necessária, o procedimento termina. Se os resultados do diagnóstico indicarem que a calibração é necessária, o processo de calibração será iniciado.

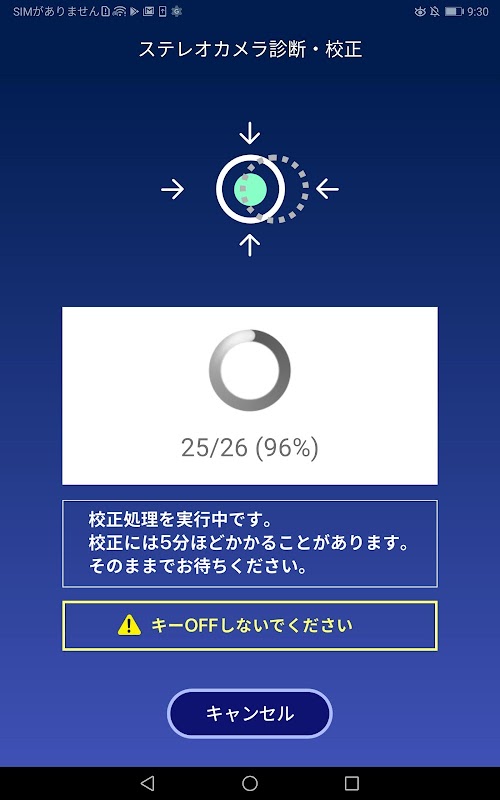

⑩ Confirme o resultado do processamento de calibração.

【 ponto importante 】

• Certifique-se de confirmar visualmente o ambiente com seus próprios olhos antes de operar.

• A imagem da câmera estéreo é exibida, mas há um pequeno intervalo antes que a exibição seja atualizada. Ele segue o movimento do corpo da máquina, mas é atualizado posteriormente ao movimento real.

• Certifique-se de que ninguém esteja ao seu redor e que não haja obstáculos, depois toque a buzina antes de começar.

• Certifique-se de verificar a segurança da área circundante.

• Não use seu tablet em um local que possa afetar sua segurança ou direção.

• Opere o tablet com a alavanca de trava do equipamento de trabalho travada.

• Nunca opere a máquina enquanto olha para o tablet.

• Verifique se o tablet está bem fixo antes de continuar. Se o tablet cair, pode levar a um acidente inesperado.

• Limpe o vidro na frente da câmera antes de fotografar. (O alvo não pode ser detectado normalmente)

• Evite fotografar com mau tempo, como chuva, nevoeiro, neve, poeira ou à noite.

• Realize diagnósticos e calibrações com a máquina estacionada em uma superfície plana. (Pode não ser possível diagnosticar e calibrar adequadamente em um local com uma grande inclinação)

• Calibre ao ar livre em um espaço aberto. (No caso de um edifício, penhasco ou próximo a uma linha de alta tensão, é difícil receber as ondas de rádio da antena GNSS, o que pode impedir o diagnóstico e a calibração normais.)

* 1 Os veículos de destino são PC78USI-10, PC128USI-10, PC200I-10, PC200I-11, PC300I-11. (Em abril de 2020)

* 2 Como a conexão LAN sem fio com o próprio equipamento é uma conexão de rede completamente fechada, não é necessário um contrato de comunicação para o tablet.

Para executar a comunicação LAN sem fio entre a máquina e este aplicativo, efetue login no "Sistema de gerenciamento de pontos de acesso" deste aplicativo usando suas próprias informações da conta Smart Construction Cloud e defina a escavadeira hidráulica Komatsu ICT à qual deseja se conectar. Depois de adquirir o arquivo, você precisará executar a comunicação LAN sem fio com a escavadeira hidráulica Komatsu ICT relevante.
