ステレオカメラ診断・校正

คุณสามารถวินิจฉัยสถานะของกล้องสเตอริโอ "KomEye" โดยสื่อสารกับ Komatsu ICT รถขุดไฮดรอลิก ICT (* 1) ที่ติดตั้งกล้องสเตอริโอ "KomEye" ผ่านแอปพลิเคชันนี้

กระบวนการสอบเทียบสามารถดำเนินการได้ตามต้องการและคุณสามารถถ่ายภาพในสภาวะปกติ

【ลักษณะ】

①รู้สถานะของกล้องสเตอริโอ "KomEye" (จำเป็นต้องปรับเทียบ)!

ด้วยการดำเนินการขั้นตอนการวินิจฉัยโดยใช้แอปพลิเคชันนี้คุณสามารถตรวจสอบสถานะของกล้องสเตอริโอ "KomEye" และยืนยันความจำเป็นในการสอบเทียบ

②คุณสามารถปรับเทียบกล้องสเตอริโอ "KomEye" ได้!

โดยการดำเนินการปรับเทียบกล้องสเตอริโอ "KomEye" สามารถกลับสู่สภาวะปกติได้

③รู้ว่าเมื่อใดที่ได้ทำการวิเคราะห์ / สอบเทียบกล้องสเตอริโอ!

ผลลัพธ์การวิเคราะห์ / สอบเทียบกล้องสเตอริโอจะแสดงในรายการในประวัติการวินิจฉัย / การสอบเทียบเพื่อให้คุณสามารถตรวจสอบเมื่อทำการวินิจฉัย / สอบเทียบ

[วิธีใช้]

①เริ่มแอปพลิเคชันนี้

②เชื่อมต่อเครื่องและอุปกรณ์แท็บเล็ตที่เริ่มแอพพลิเคชั่นเข้ากับ LAN แบบไร้สาย (* 2)

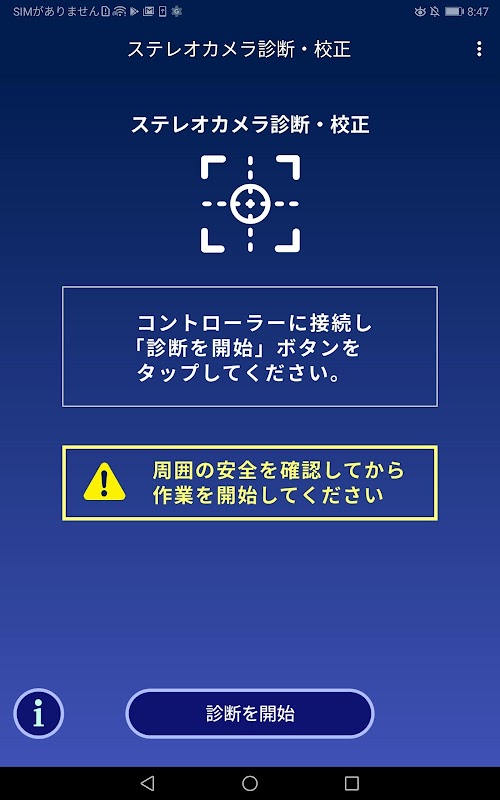

③เริ่มการประมวลผลการวินิจฉัย

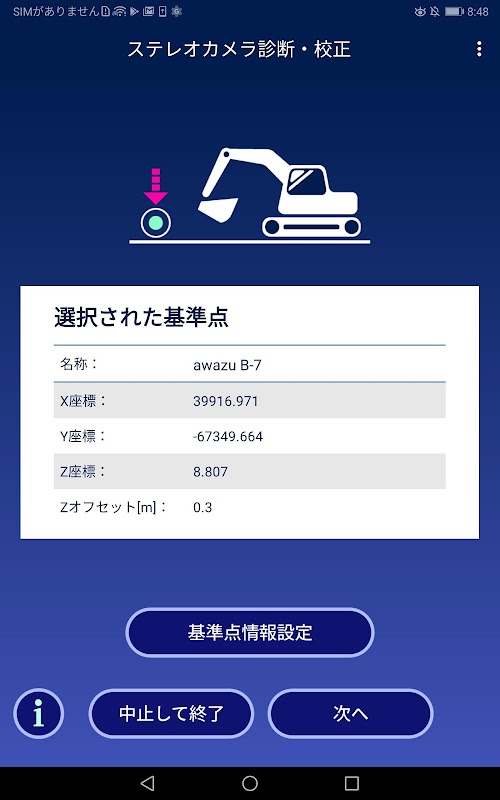

④ตั้งค่าข้อมูลจุดอ้างอิง

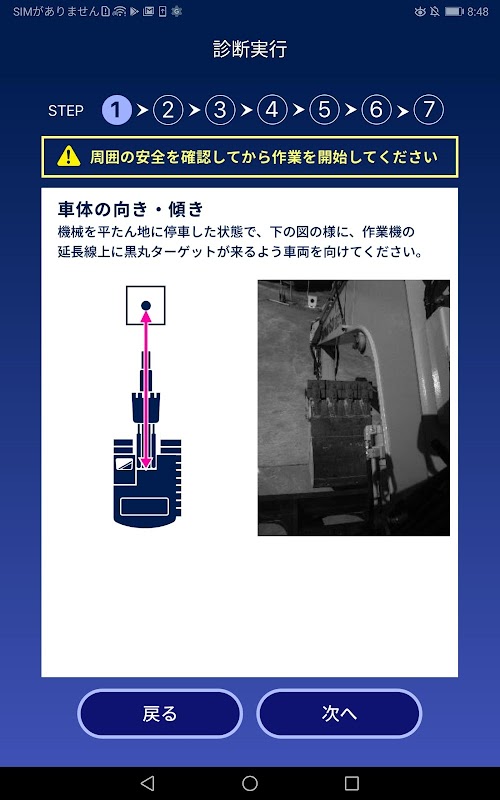

⑤ปฏิบัติตามคำแนะนำบนหน้าจอและปรับทิศทาง / เอียงของยานพาหนะระยะทางไปยังเป้าหมายและมุมบูม

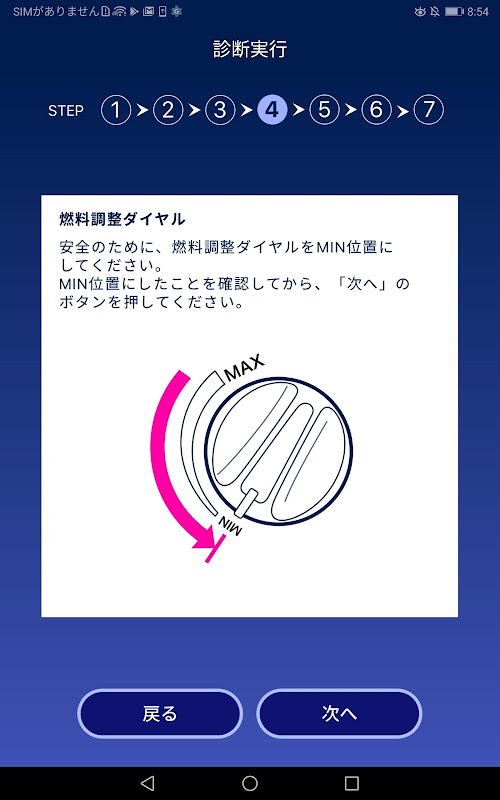

⑥ตั้งปุ่มหมุนปรับเชื้อเพลิงไปที่ตำแหน่ง MIN

⑦หมุนเป้าหมายเพื่อให้อยู่ระหว่างเส้นประสองเส้นแล้วกดปุ่มถ่ายภาพเพื่อถ่ายภาพ (ทั้งหมด 3 ครั้ง)

⑧ตรวจสอบผลการประมวลผลการวินิจฉัย

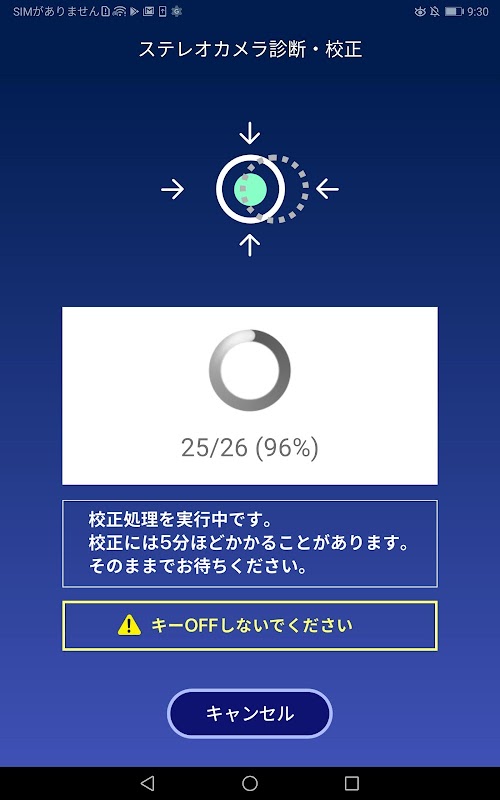

⑨หากผลการวินิจฉัยแสดงให้เห็นว่าไม่จำเป็นต้องทำการสอบเทียบขั้นตอนจะสิ้นสุดลง หากผลการวินิจฉัยระบุว่าจำเป็นต้องทำการปรับเทียบกระบวนการปรับเทียบจะเริ่มต้นขึ้น

⑩ยืนยันผลการดำเนินการสอบเทียบ

【จุดสำคัญ】

•ตรวจสอบให้แน่ใจว่าได้ยืนยันสภาพแวดล้อมด้วยสายตาของคุณเองก่อนใช้งาน

•ภาพของกล้องสเตอริโอจะปรากฏขึ้น แต่มีช่วงเวลาเล็กน้อยก่อนที่จะมีการปรับปรุงการแสดงผล มันติดตามการเคลื่อนไหวของตัวเครื่อง แต่ได้รับการอัพเดตช้ากว่าการเคลื่อนไหวจริง

•ตรวจสอบให้แน่ใจว่าไม่มีใครอยู่รอบตัวคุณและไม่มีสิ่งกีดขวางจากนั้นกดแตรก่อนเริ่ม

•ตรวจสอบให้แน่ใจเพื่อตรวจสอบความปลอดภัยของพื้นที่โดยรอบ

•อย่าสวมแท็บเล็ตในสถานที่ซึ่งอาจส่งผลต่อความปลอดภัยหรือการขับขี่ของคุณ

•ใช้งานแท็บเล็ตโดยที่ก้านล็อคอุปกรณ์ทำงานล็อคอยู่

•ห้ามใช้งานเครื่องขณะดูแท็บเล็ต

•ตรวจสอบให้แน่ใจแท็บเล็ตได้รับการแก้ไขอย่างปลอดภัยก่อนที่จะดำเนินการต่อ หากแท็บเล็ตหล่นลงอาจทำให้เกิดอุบัติเหตุที่ไม่คาดคิดได้

ทำความสะอาดกระจกหน้ากล้องก่อนถ่ายภาพ (เป้าหมายไม่สามารถตรวจจับได้ตามปกติ)

•หลีกเลี่ยงการถ่ายภาพในสภาพอากาศเลวร้ายเช่นฝนหมอกหิมะฝุ่นหรือในเวลากลางคืน

•ทำการวินิจฉัยและสอบเทียบโดยที่เครื่องจอดอยู่บนพื้นผิวเรียบ (อาจไม่สามารถวินิจฉัยและสอบเทียบอย่างถูกต้องในสถานที่ที่มีความโน้มเอียงขนาดใหญ่)

•ปรับนอกอาคารในที่โล่ง (ในกรณีที่ถูกจับอยู่ในอาคารหรือหน้าผาหรือในบริเวณใกล้เคียงกับสายไฟฟ้าแรงสูงอาจเป็นเรื่องยากที่จะรับคลื่นวิทยุของเสาอากาศ GNSS และอาจไม่สามารถทำการวิเคราะห์ / สอบเทียบตามปกติได้)

* 1 ยานพาหนะเป้าหมายคือ PC78USI-10, PC128USI-10, PC200I-10, PC200I-11, PC300I-11 (ณ เดือนเมษายน 2020)

* 2 เนื่องจากการเชื่อมต่อ LAN ไร้สายกับเครื่องนั้นเป็นการเชื่อมต่อเครือข่ายที่ปิดสนิทจึงไม่จำเป็นต้องมีสัญญาการสื่อสารกับแท็บเล็ต

เพื่อทำการสื่อสาร LAN ไร้สายระหว่างเครื่องและแอปพลิเคชันนี้ให้ลงชื่อเข้าใช้ "ระบบการจัดการจุดเชื่อมต่อ" จากแอพพลิเคชั่นนี้โดยใช้ข้อมูลบัญชี Smart Construction Cloud ของคุณเองจากนั้นตั้งค่า Komatsu ICT ขุดไฮดรอลิก หลังจากรับไฟล์คุณจะต้องทำการสื่อสาร LAN ไร้สายกับเครื่องขุดไฮดรอลิก Komatsu ICT ที่เกี่ยวข้อง
