ステレオカメラ診断・校正

您可以通過此應用程序與配備了立體攝像機“ KomEye”的小松ICT液壓挖掘機（* 1）通信，以診斷立體攝像機“ KomEye”的狀態。

可以根據需要執行校準過程，並且可以在正常狀態下拍攝。

【特點】

①了解立體聲攝像機“ KomEye”的狀態（需要校準）！

通過使用此應用程序執行診斷過程，您可以檢查立體聲相機“ KomEye”的狀態並確認校準的必要性。

②您可以校準立體攝像機“ KomEye”！

通過執行校準過程，立體攝像機“ KomEye”可以返回到正常狀態。

③知道何時進行立體攝像機診斷/校準工作！

立體攝像機的診斷/校準結果顯示在診斷/校準歷史記錄的列表中，以便您可以檢查何時執行診斷/校準。

[如何使用]

①啟動此應用程序。

②將機器和啟動應用程序的平板設備連接到無線局域網（* 2）。

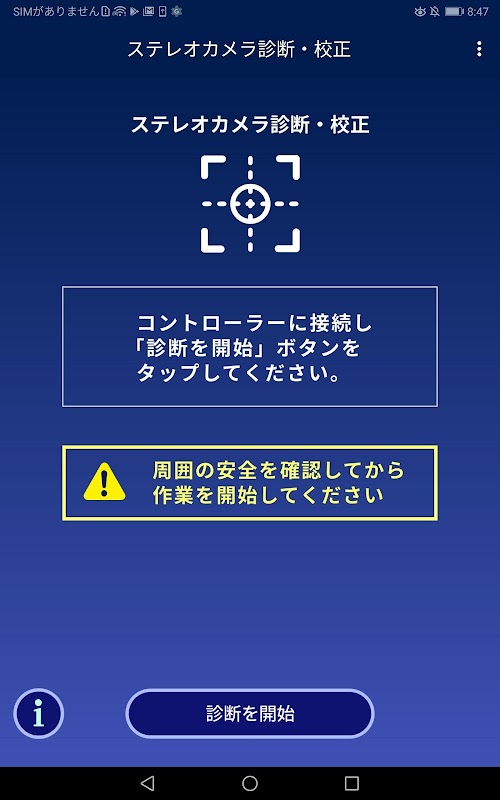

③開始診斷處理。

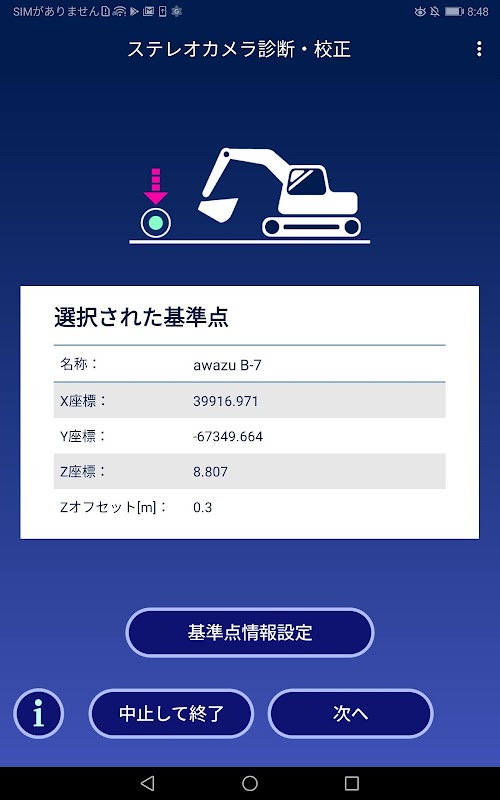

④設定參考點信息。

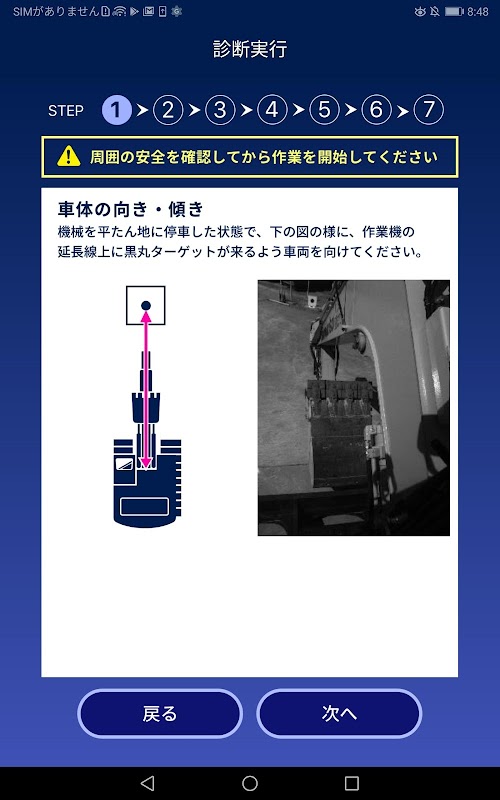

⑤按照屏幕上的說明進行操作，並調整車輛的方向/傾斜，到目標的距離以及動臂角度。

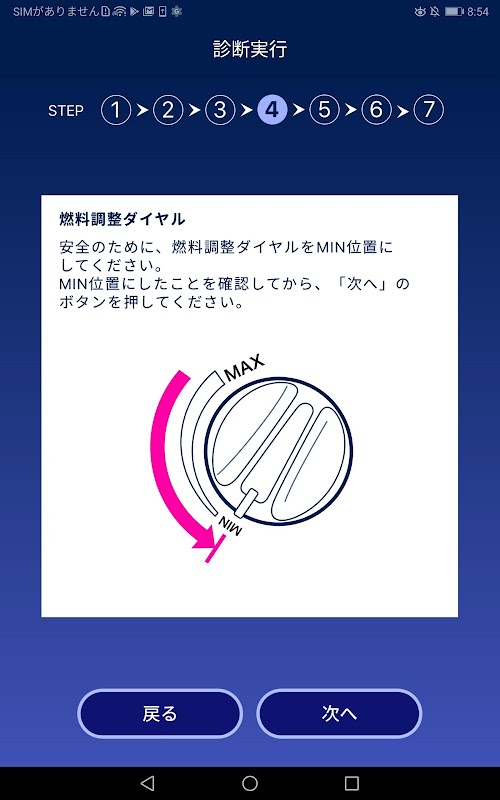

⑥將燃油調節撥盤轉到MIN位置。

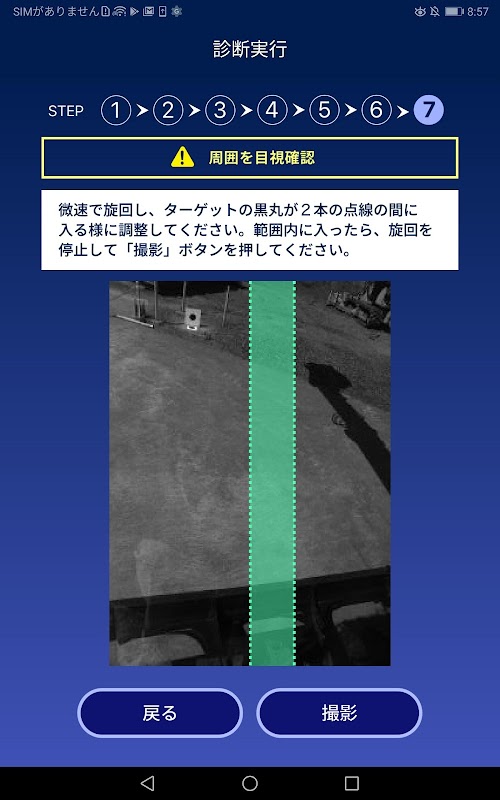

⑦轉動目標，使其位於兩條虛線之間，然後按拍攝按鈕進行拍攝（共3次）。

⑧檢查診斷處理結果。

⑨如果診斷結果表明不需要校準，則過程結束。如果診斷結果表明需要校準，則將開始校準過程。

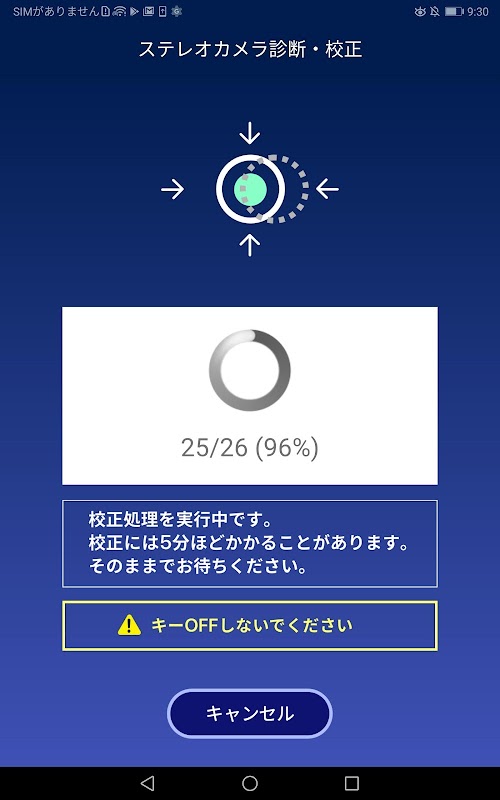

⑩確認校準處理結果。

【 很重要的一點 】

•在操作之前，請務必用肉眼目視確認周圍環境。

•顯示了立體攝像機的圖像，但是更新顯示之前間隔了一會兒。它跟隨機體的運動，但在實際運動之後進行更新。

•確保沒有人在您周圍並且沒有障礙物，然後在開始前響號筒。

•確保檢查周圍區域的安全。

•請勿在可能影響安全或駕駛的地方佩戴平板電腦。

•在工作設備鎖定桿鎖定的狀態下操作平板電腦。

•切勿在看平板電腦時操作機器。

•在繼續操作之前，請確保平板電腦已牢固固定。如果平板電腦掉落，可能會導致意外事故。

•拍攝之前，請清潔相機前面的玻璃。 （無法正常檢測到目標）

•避免在雨，霧，雪，灰塵或夜晚等惡劣天氣下拍攝。

•將機器停放在平坦的表面上進行診斷和校準。 （在大傾角的地方可能無法正確診斷和校準）

•在露天場所進行戶外校準。 （在建築物，懸崖或高壓線附近，很難接收GNSS天線的無線電波，這可能會阻止正常的診斷和校準。）

* 1目標車輛是PC78USI-10，PC128USI-10，PC200I-10，PC200I-11，PC300I-11。 （截至2020年4月）

* 2由於與機器本身的無線局域網連接是完全封閉的網絡連接，因此不需要平板電腦終端通信合同。

為了在機器和此應用程序之間執行無線LAN通信，請使用您自己的Smart Construction Cloud帳戶信息從此應用程序登錄“訪問點管理系統”，然後設置您要連接的Komatsu ICT液壓挖掘機。獲取文件後，您將必須與相關的小松ICT液壓挖掘機進行無線LAN通信。
