ステレオカメラ診断・校正

Stereo kamera "KomEye" durumu bu uygulama aracılığıyla stereo kamera "KomEye" ile donatılmış Komatsu ICT hidrolik ekskavatör (* 1) ile iletişim kurularak teşhis edilebilir.

Kalibrasyon işlemi gerektiğinde gerçekleştirilebilir ve normal bir durumda çekim yapabilirsiniz.

【Karakteristik】

① stereo kamera "KomEye" durumunu bilmek (kalibre etmek gerekir)!

Bu uygulamayı kullanarak tanılama işlemini gerçekleştirerek, stereo kamera "KomEye" durumunu kontrol edebilir ve kalibrasyon gerekliliğini onaylayabilirsiniz.

② Stereo kamera "KomEye" kalibre edebilirsiniz!

Kalibrasyon işlemi yapılarak, stereo kamera "KomEye" normal durumuna döndürülebilir.

③ Stereo kamera tanı / kalibrasyon çalışmasının ne zaman yapıldığını bilin!

Stereo kamera tanı / kalibrasyon sonuçları tanı / kalibrasyon geçmişindeki bir listede görüntülenir, böylece tanı / kalibrasyonun ne zaman yapıldığını kontrol edebilirsiniz.

[Nasıl kullanılır]

Application Bu uygulamayı başlatın.

② Uygulamayı başlatan makineyi ve tablet cihazı kablosuz LAN'a (* 2) bağlayın.

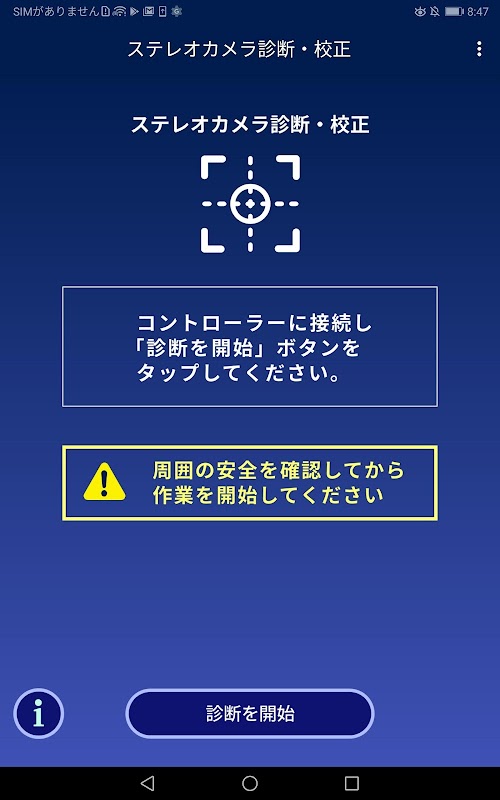

Diagnostic Tanı işlemeyi başlatın.

Point Referans noktası bilgilerini ayarlayın.

The Ekrandaki talimatları izleyin ve aracın yönünü / eğimini, hedefe olan mesafeyi ve bom açısını ayarlayın.

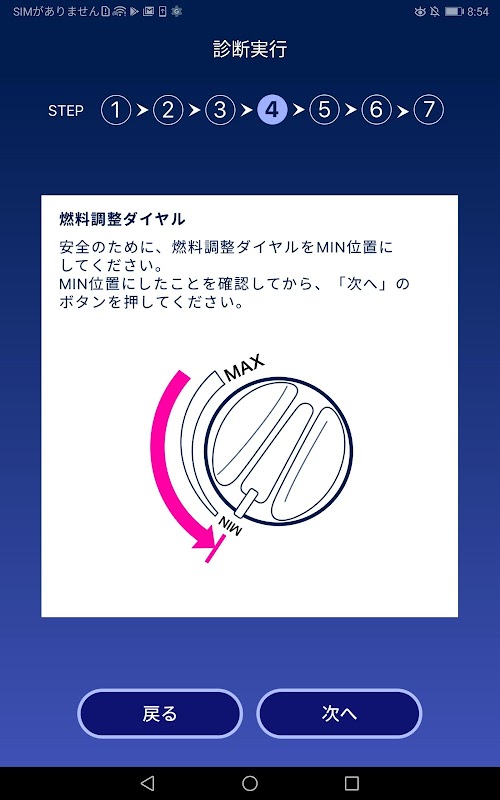

Adjustment Yakıt ayar kadranını MIN konumuna getiriniz.

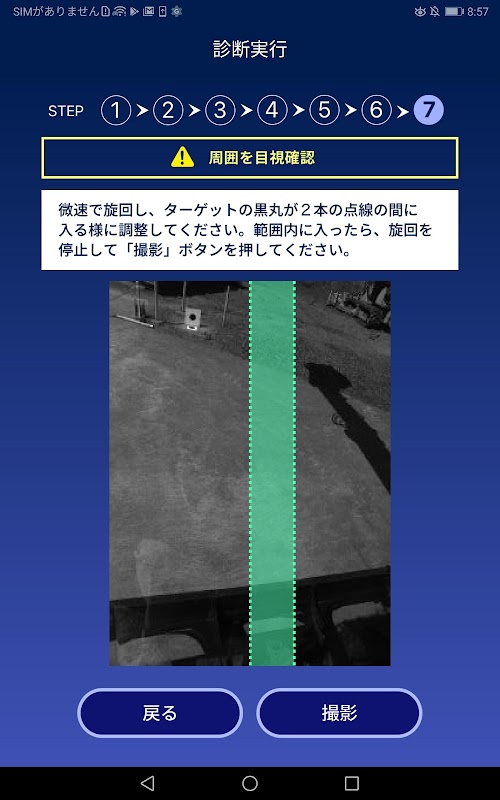

TheHedefi iki noktalı çizgi arasına gelecek şekilde döndürün ve ateş etmek için çekim düğmesine basın (toplam 3 kez).

Diagnostic Diyagnoz işleme sonucunu kontrol edin.

Diagnosis Tanı sonucu kalibrasyonun gerekli olmadığını gösterirse, prosedür sona erer. Tanılama sonuçları kalibrasyonun gerekli olduğunu gösteriyorsa, kalibrasyon işlemi başlar.

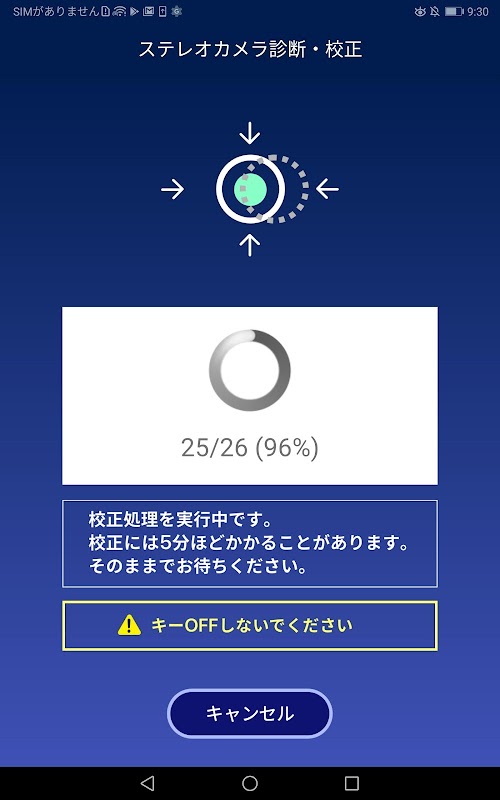

⑩ Kalibrasyon işleme sonucunu onaylayın.

【 önemli nokta 】

• Çalıştırmadan önce çevreyi kendi gözlerinizle görsel olarak onayladığınızdan emin olun.

• Stereo kamera görüntüsü görüntülenir, ancak ekran güncellenmeden önce küçük bir süre vardır. Makine gövdesinin hareketini takip eder, ancak gerçek hareketten daha sonra güncellenir.

• Etrafınızda kimsenin olmadığından ve hiçbir engel olmadığından emin olun, başlamadan önce kornayı çalın.

• Çevredeki alanın güvenliğini kontrol ettiğinizden emin olun.

• Tabletinizi güvenliğinizi veya sürüşünüzü etkileyebilecek yerlerde kullanmayın.

• Tableti, iş ekipmanı kilit kolu kilitliyken çalıştırın.

• Makineyi asla tablete bakarken çalıştırmayın.

• Devam etmeden önce tabletin güvenli bir şekilde sabitlendiğinden emin olun. Tablet düşerse, beklenmedik bir kazaya neden olabilir.

• Çekimden önce fotoğraf makinesinin önündeki camı temizleyin. (Hedef normal olarak algılanamıyor)

• Yağmur, sis, kar, toz gibi kötü hava koşullarında veya gece çekim yapmaktan kaçının.

• Makine düz bir yüzeye park edilmiş halde tanılama ve kalibrasyon yapın. (Büyük eğimli bir yerde düzgün bir şekilde teşhis ve kalibrasyon yapmak mümkün olmayabilir)

• Açık alanda açık havada kalibre edin. (Bina, uçurum veya yüksek voltaj hattı yakınında, normal teşhis ve kalibrasyonu önleyebilecek GNSS anteninin radyo dalgalarını almak zordur.)

* 1 Hedef araçlar PC78USI-10, PC128USI-10, PC200I-10, PC200I-11, PC300I-11'dir. (Nisan 2020 itibariyle)

* 2 Makinenin kendisiyle kablosuz LAN bağlantısı tamamen kapalı bir ağ bağlantısı olduğundan, bir tablet terminali iletişim sözleşmesi gerekli değildir.

Makine ve bu uygulama arasında kablosuz LAN iletişimi gerçekleştirmek için, kendi Smart Construction Cloud hesap bilgilerinizi kullanarak bu uygulamadan "Erişim Noktası Yönetim Sistemi" nde oturum açın ve ardından bağlanmak istediğiniz Komatsu ICT hidrolik ekskavatörünü ayarlayın. Dosyayı aldıktan sonra, ilgili Komatsu ICT hidrolik ekskavatörü ile kablosuz LAN iletişimi yapmanız gerekecektir.
