ステレオカメラ診断・校正

स्टीरियो कैमरा "KomEye" की स्थिति का निदान इस एप्लिकेशन के माध्यम से स्टीरियो कैमरा "KomEye" से लैस कोमात्सु आईसीटी हाइड्रोलिक खुदाई (* 1) के साथ संचार करके किया जा सकता है।

अंशांकन प्रक्रिया को आवश्यकतानुसार निष्पादित किया जा सकता है, और आप सामान्य अवस्था में शूट कर सकते हैं।

】 विशेषता】

"स्टीरियो कैमरा" KomEye "(जांच करने की आवश्यकता) की स्थिति को जानें!

इस एप्लिकेशन का उपयोग करके नैदानिक ​​प्रक्रिया को निष्पादित करके, आप स्टीरियो कैमरा "कोमये" की स्थिति की जांच कर सकते हैं और अंशांकन की आवश्यकता की पुष्टि कर सकते हैं।

② आप स्टीरियो कैमरा "कोमये" को कैलिब्रेट कर सकते हैं!

अंशांकन प्रक्रिया को निष्पादित करके, स्टीरियो कैमरा "कोमये" को सामान्य स्थिति में लौटाया जा सकता है।

③ पता है जब स्टीरियो कैमरा निदान / अंशांकन कार्य किया गया था!

स्टीरियो कैमरा निदान / अंशांकन परिणाम निदान / अंशांकन इतिहास की एक सूची में प्रदर्शित किए जाते हैं ताकि आप जांच कर सकें कि निदान / अंशांकन कब किया गया था।

[कैसे इस्तेमाल करे]

Application इस एप्लिकेशन को प्रारंभ करें।

② वायरलेस लैन (* 2) के लिए आवेदन शुरू करने वाली मशीन और टैबलेट डिवाइस को कनेक्ट करें।

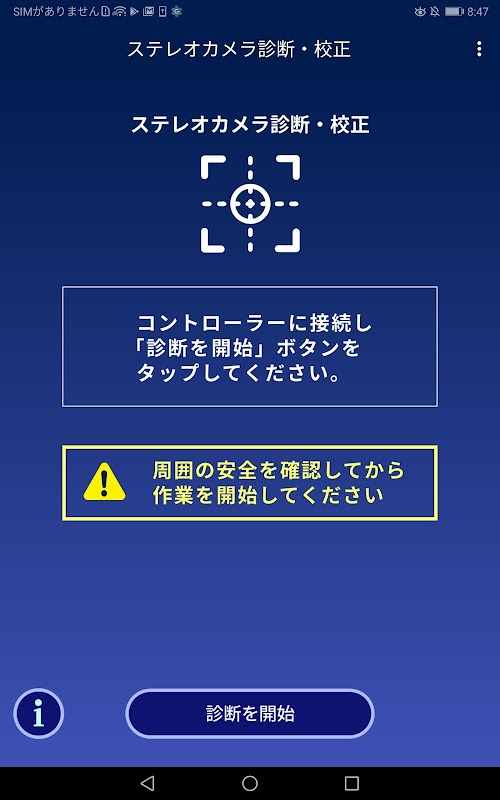

③ डायग्नोस्टिक प्रोसेसिंग शुरू करें।

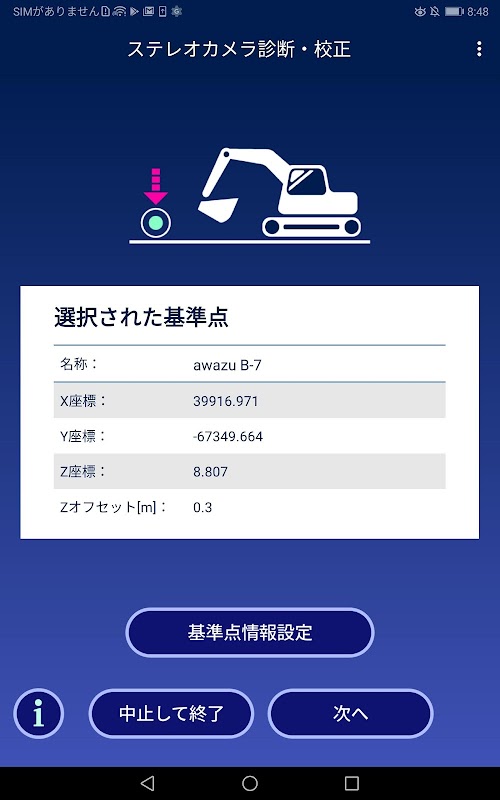

④ संदर्भ बिंदु जानकारी सेट करें।

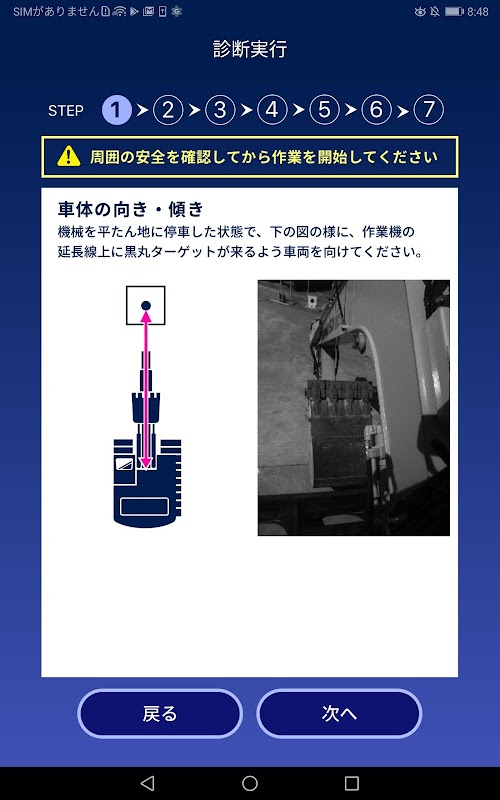

Screen स्क्रीन पर निर्देशों का पालन करें और वाहन की दिशा / झुकाव, लक्ष्य की दूरी और बूम कोण को समायोजित करें।

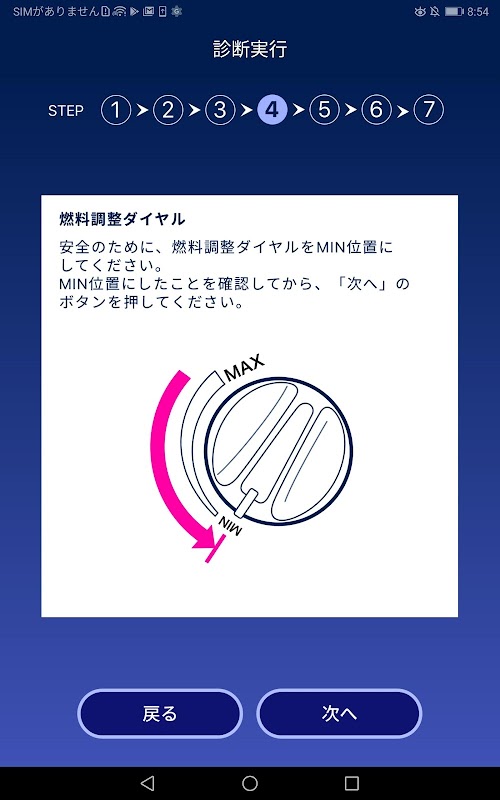

। ईंधन की स्थिति डायल को MIN स्थिति पर सेट करें।

Two लक्ष्य को पूरा करें ताकि यह दो बिंदीदार रेखाओं के बीच आ जाए और शूटिंग बटन दबाकर शूट करें (कुल 3 बार)।

Result नैदानिक ​​प्रसंस्करण परिणाम की जाँच करें।

Of यदि निदान के परिणाम से पता चलता है कि अंशांकन आवश्यक नहीं है, तो प्रक्रिया समाप्त हो जाती है। यदि नैदानिक ​​परिणाम इंगित करते हैं कि अंशांकन की आवश्यकता है, अंशांकन प्रक्रिया शुरू होती है।

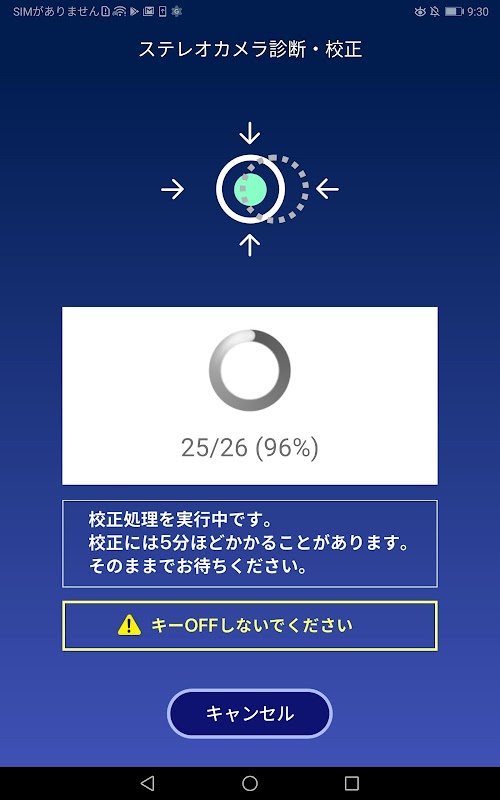

⑩ अंशांकन प्रसंस्करण परिणाम की पुष्टि करें।

【 महत्वपूर्ण बिंदु 】

• संचालन से पहले अपनी खुद की आंखों के साथ आसपास की दृष्टि की पुष्टि करना सुनिश्चित करें।

• स्टीरियो कैमरा छवि प्रदर्शित की जाती है, लेकिन डिस्प्ले अपडेट होने से पहले थोड़ा अंतराल होता है। यह मशीन बॉडी के आंदोलन का अनुसरण करता है, लेकिन वास्तविक आंदोलन की तुलना में बाद में अपडेट किया जाता है।

• सुनिश्चित करें कि कोई भी आपके आस-पास नहीं है और कोई बाधा नहीं है, फिर शुरू करने से पहले हॉर्न बजाएं।

• आसपास के क्षेत्र की सुरक्षा की जांच करना सुनिश्चित करें।

• अपने टैबलेट को ऐसे स्थान पर न पहनें जो आपकी सुरक्षा या ड्राइविंग को प्रभावित कर सकता हो।

• काम उपकरण लॉक लीवर लॉक के साथ टैबलेट का संचालन करें।

• कभी भी टैबलेट को देखते हुए मशीन को संचालित न करें।

सुनिश्चित करें कि आगे बढ़ने से पहले टैबलेट सुरक्षित रूप से तय हो गया है। यदि टैबलेट बंद हो जाता है, तो यह एक अप्रत्याशित दुर्घटना हो सकती है।

• शूटिंग से पहले कैमरे के सामने कांच साफ करें। (लक्ष्य का सामान्य रूप से पता नहीं लगाया जा सकता है)

• खराब मौसम जैसे बारिश, कोहरे, बर्फ, धूल, या रात में शूटिंग से बचें।

• एक सपाट सतह पर खड़ी मशीन के साथ निदान और अंशांकन करें। (एक बड़े झुकाव के साथ एक जगह पर ठीक से निदान और जांच करना संभव नहीं हो सकता है)

• एक खुली जगह में बाहर की तरफ कैलिब्रेट करें। (एक इमारत, चट्टान, या एक उच्च-वोल्टेज लाइन के पास, जीएनएसएस एंटीना की रेडियो तरंगों को प्राप्त करना मुश्किल है, जो सामान्य निदान और अंशांकन को रोक सकता है।)

* * लक्ष्य वाहन PC78USI-10, PC128USI-10, PC200I-10, PC200I-11, PC300I-11 हैं। (अप्रैल 2020 तक)

* 2 चूंकि मशीन के साथ वायरलेस लैन कनेक्शन अपने आप में पूरी तरह से बंद नेटवर्क कनेक्शन है, टैबलेट टर्मिनल संचार अनुबंध की आवश्यकता नहीं है।

मशीन और इस एप्लिकेशन के बीच वायरलेस लैन संचार करने के लिए, अपने स्वयं के स्मार्ट निर्माण क्लाउड खाते की जानकारी का उपयोग करके इस एप्लिकेशन से "एक्सेस प्वाइंट मैनेजमेंट सिस्टम" में लॉग इन करें, और फिर कोमात्सु आईसीटी हाइड्रोलिक खुदाई सेट करें जिसे आप कनेक्ट करना चाहते हैं। फ़ाइल प्राप्त करने के बाद, आपको प्रासंगिक कोमात्सु आईसीटी हाइड्रोलिक खुदाई के साथ वायरलेस लैन संचार करना होगा।
