ステレオカメラ診断・校正

Keadaan kamera stereo "KomEye" dapat didiagnosis dengan berkomunikasi dengan excavator hidrolik Komatsu ICT (* 1) yang dilengkapi dengan kamera stereo "KomEye" melalui aplikasi ini.

Proses kalibrasi dapat dilakukan sesuai kebutuhan, dan Anda dapat memotret dalam kondisi normal.

【Karakteristik】

① Ketahui status kamera stereo "KomEye" (perlu dikalibrasi)!

Dengan menjalankan proses diagnostik menggunakan aplikasi ini, Anda dapat memeriksa status kamera stereo "KomEye" dan mengkonfirmasi perlunya kalibrasi.

② Anda dapat mengkalibrasi kamera stereo "KomEye"!

Dengan menjalankan proses kalibrasi, kamera stereo "KomEye" dapat dikembalikan ke keadaan normal.

③ Ketahui kapan kerja diagnosis / kalibrasi kamera stereo dilakukan!

Hasil diagnosis / kalibrasi kamera stereo ditampilkan dalam daftar dalam riwayat diagnosis / kalibrasi sehingga Anda dapat memeriksa kapan diagnosis / kalibrasi dilakukan.

[Cara Penggunaan]

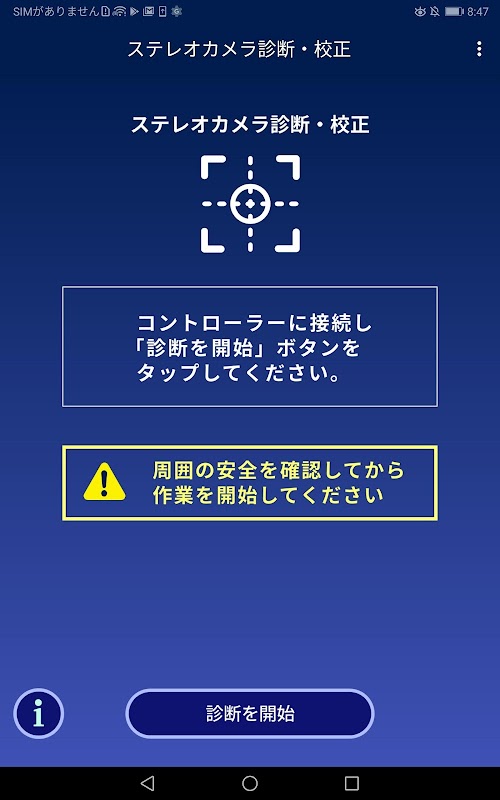

① Mulai aplikasi ini.

② Sambungkan mesin dan perangkat tablet yang memulai aplikasi ke LAN nirkabel (* 2).

③ Mulai pemrosesan diagnostik.

④ Tetapkan informasi titik referensi.

⑤ Ikuti instruksi pada layar dan sesuaikan arah / kemiringan kendaraan, jarak ke target, dan sudut boom.

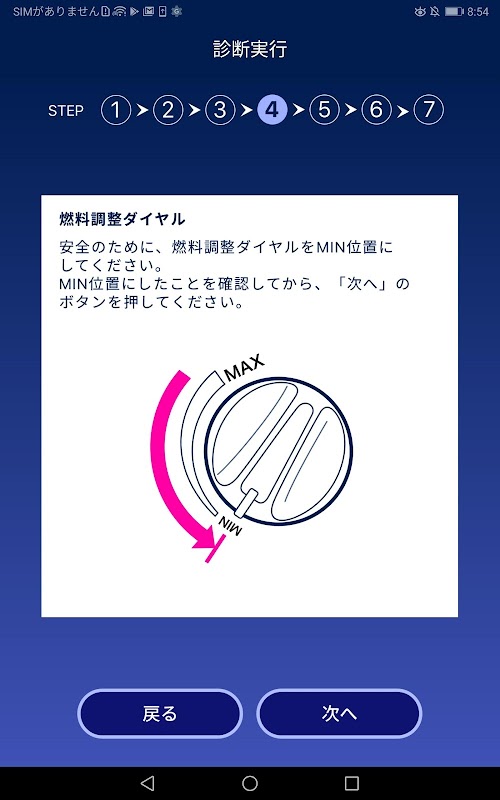

⑥ Atur putaran penyesuaian bahan bakar ke posisi MIN.

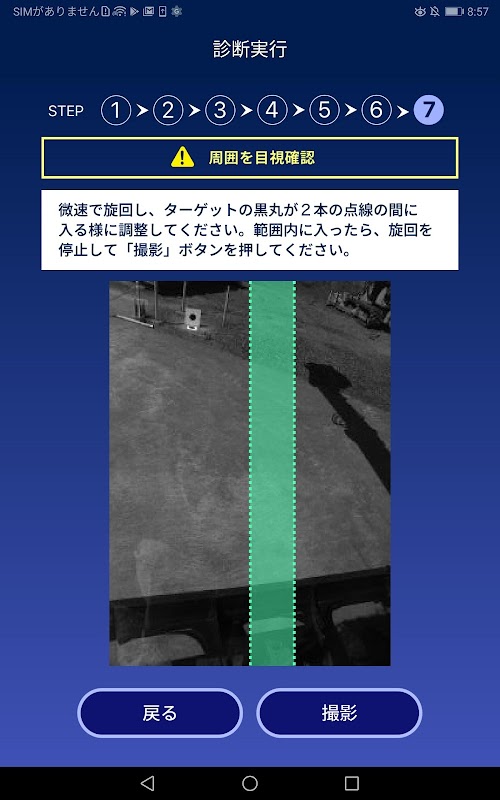

UrnHidupkan target sehingga berada di antara dua garis putus-putus dan tekan tombol pemotretan untuk memotret (total 3 kali).

⑧ Periksa hasil pemrosesan diagnostik.

⑨ Jika hasil diagnosis menunjukkan bahwa kalibrasi tidak diperlukan, prosedur berakhir. Jika hasil diagnostik menunjukkan bahwa kalibrasi diperlukan, proses kalibrasi dimulai.

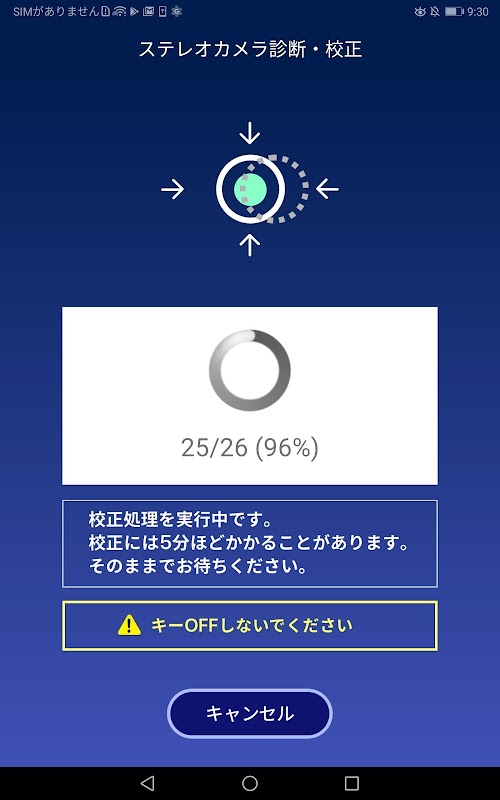

⑩ Konfirmasikan hasil pemrosesan kalibrasi.

【 poin penting 】

• Pastikan untuk mengkonfirmasi lingkungan sekitar dengan mata Anda sendiri sebelum beroperasi.

• Gambar kamera stereo ditampilkan, tetapi ada sedikit jeda sebelum tampilan diperbarui. Ini mengikuti gerakan tubuh mesin, tetapi diperbarui lebih lambat dari gerakan yang sebenarnya.

• Pastikan tidak ada orang di sekitar Anda dan tidak ada penghalang, maka bunyikan klakson sebelum memulai.

• Pastikan untuk memeriksa keamanan daerah sekitarnya.

• Jangan memakai tablet Anda di lokasi yang dapat memengaruhi keselamatan atau mengemudi Anda.

• Operasikan tablet dengan tuas kunci peralatan kerja terkunci.

• Jangan pernah mengoperasikan mesin saat melihat tablet.

• Pastikan tablet terpasang dengan benar sebelum melanjutkan. Jika tablet jatuh, ini dapat menyebabkan kecelakaan yang tidak terduga.

• Bersihkan kaca di depan kamera sebelum memotret. (Target tidak dapat dideteksi secara normal)

• Hindari memotret di cuaca buruk seperti hujan, kabut, salju, debu, atau di malam hari.

• Lakukan diagnostik dan kalibrasi dengan mesin diparkir di permukaan yang rata. (Mungkin tidak mungkin mendiagnosis dan mengalibrasi dengan benar di tempat dengan kecenderungan besar)

• Kalibrasi di luar ruangan di ruang terbuka. (Dalam kasus bangunan, tebing, atau dekat saluran bertegangan tinggi, sulit untuk menerima gelombang radio antena GNSS, yang dapat mencegah diagnosis dan kalibrasi normal.)

* 1 kendaraan sasaran adalah PC78USI-10, PC128USI-10, PC200I-10, PC200I-11, PC300I-11. (Per April 2020)

* 2 Karena koneksi LAN nirkabel dengan mesin itu sendiri adalah koneksi jaringan yang benar-benar tertutup, kontrak komunikasi terminal tablet tidak diperlukan.

Untuk melakukan komunikasi LAN nirkabel antara mesin dan aplikasi ini, masuk ke "Sistem Manajemen Titik Akses" dari aplikasi ini menggunakan informasi akun Smart Construction Cloud Anda sendiri, lalu atur excavator hidrolik Komatsu ICT yang ingin Anda sambungkan. Setelah mendapatkan file, Anda harus melakukan komunikasi LAN nirkabel dengan excavator hidrolik Komatsu ICT yang relevan.
