ステレオカメラ診断・校正

Có thể chẩn đoán trạng thái của camera âm thanh nổi "KomEye" bằng cách liên lạc với máy đào thủy lực Komatsu ICT (* 1) được trang bị camera âm thanh nổi "KomEye" thông qua ứng dụng này.

Quá trình hiệu chuẩn có thể được thực hiện khi cần thiết và bạn có thể chụp ở trạng thái bình thường.

[Đặc trưng]

Biết trạng thái của camera âm thanh nổi "KomEye" (cần hiệu chỉnh)!

Bằng cách thực hiện quy trình chẩn đoán bằng ứng dụng này, bạn có thể kiểm tra trạng thái của camera âm thanh nổi "KomEye" và xác nhận sự cần thiết của hiệu chuẩn.

Bạn có thể hiệu chỉnh máy ảnh âm thanh nổi "KomEye"!

Bằng cách thực hiện quy trình hiệu chuẩn, camera âm thanh nổi "KomEye" có thể trở lại trạng thái bình thường.

Biết khi nào công việc chẩn đoán / hiệu chỉnh camera âm thanh nổi được thực hiện!

Kết quả chẩn đoán / hiệu chuẩn camera âm thanh nổi được hiển thị trong một danh sách trong lịch sử chẩn đoán / hiệu chuẩn để bạn có thể kiểm tra khi chẩn đoán / hiệu chuẩn được thực hiện.

[Cách sử dụng]

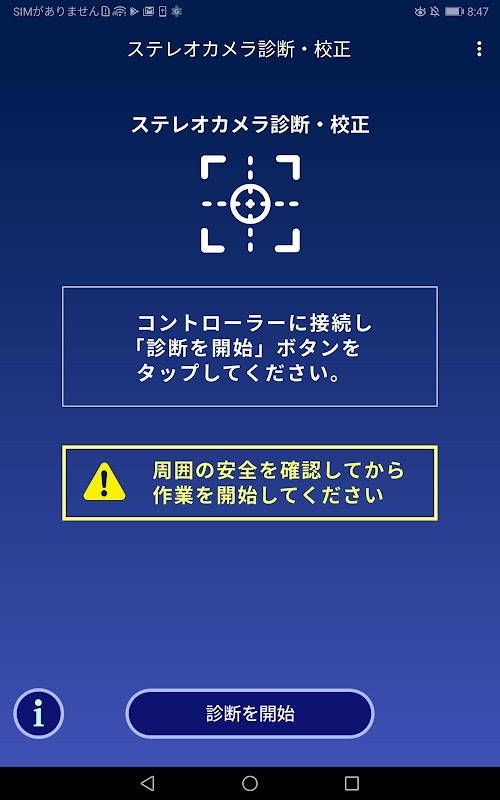

Bắt đầu ứng dụng này.

Kết nối máy và thiết bị máy tính bảng đã khởi động ứng dụng với mạng LAN không dây (* 2).

Bắt đầu xử lý chẩn đoán.

Đặt thông tin điểm tham chiếu.

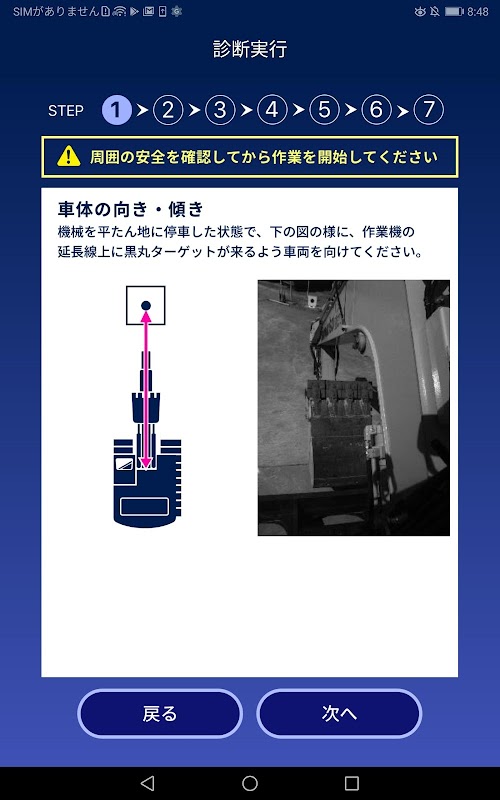

Thực hiện theo các hướng dẫn trên màn hình và điều chỉnh hướng / độ nghiêng của xe, khoảng cách đến mục tiêu và góc bùng nổ.

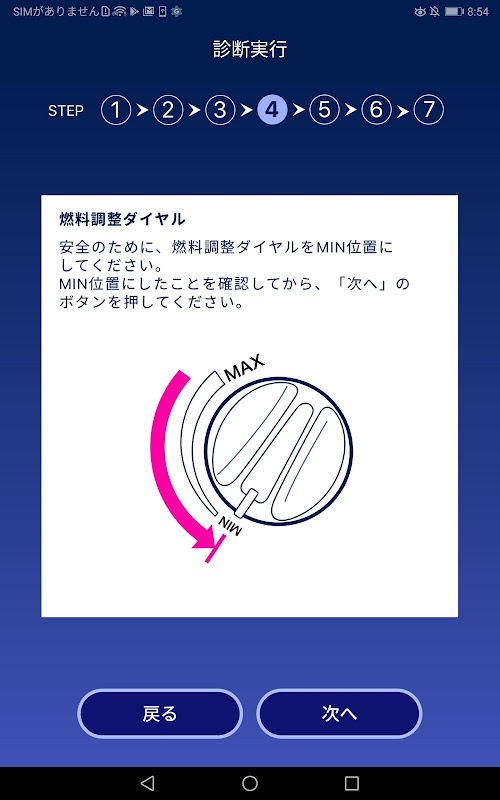

Đặt nút điều chỉnh nhiên liệu ở vị trí MIN.

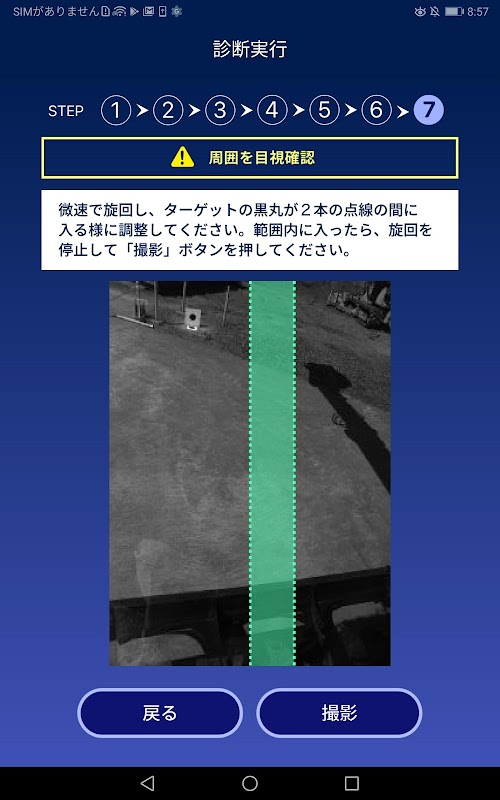

Xoay mục tiêu sao cho nó nằm giữa hai đường chấm chấm và nhấn nút chụp để bắn (tổng cộng 3 lần).

Kiểm tra kết quả xử lý chẩn đoán.

Nếu kết quả chẩn đoán cho thấy không cần hiệu chuẩn, quy trình kết thúc. Nếu kết quả chẩn đoán chỉ ra rằng hiệu chuẩn là bắt buộc, quá trình hiệu chuẩn bắt đầu.

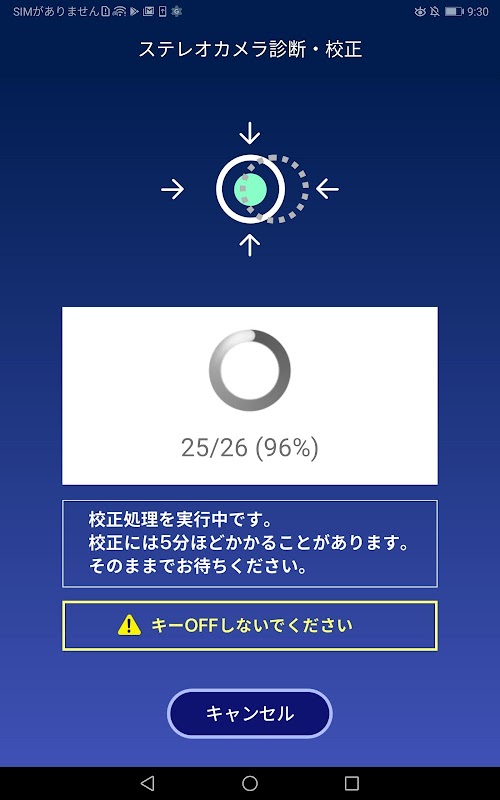

Xác nhận kết quả xử lý hiệu chuẩn.

【 tâm điểm 】

• Hãy chắc chắn xác nhận trực quan môi trường xung quanh bằng mắt của bạn trước khi vận hành.

• Hình ảnh camera âm thanh nổi được hiển thị, nhưng có một khoảng thời gian nhỏ trước khi màn hình được cập nhật. Nó theo chuyển động của thân máy, nhưng được cập nhật muộn hơn so với chuyển động thực tế.

• Hãy chắc chắn rằng không có ai xung quanh bạn và không có chướng ngại vật, sau đó bấm còi trước khi bắt đầu.

• Đảm bảo kiểm tra sự an toàn của khu vực xung quanh.

• Không đeo máy tính bảng của bạn ở nơi có thể ảnh hưởng đến an toàn hoặc lái xe của bạn.

• Vận hành máy tính bảng với khóa đòn bẩy thiết bị làm việc bị khóa.

• Không bao giờ vận hành máy trong khi nhìn vào máy tính bảng.

• Đảm bảo máy tính bảng được cố định chắc chắn trước khi tiếp tục. Nếu máy tính bảng rơi ra, nó có thể dẫn đến một tai nạn bất ngờ.

• Lau kính trước máy ảnh trước khi chụp. (Mục tiêu không thể được phát hiện bình thường)

• Tránh chụp trong thời tiết xấu như mưa, sương mù, tuyết, bụi hoặc vào ban đêm.

• Thực hiện chẩn đoán và hiệu chuẩn với máy đỗ trên bề mặt phẳng. (Có thể không thể chẩn đoán và hiệu chỉnh đúng ở một nơi có độ nghiêng lớn)

• Hiệu chỉnh ngoài trời trong một không gian mở. (Trong trường hợp tòa nhà, vách đá hoặc gần đường dây cao thế, rất khó nhận được sóng vô tuyến của ăng-ten GNSS, điều này có thể ngăn chẩn đoán và hiệu chuẩn bình thường.)

* 1 Xe mục tiêu là PC78USI-10, PC128USI-10, PC200I-10, PC200I-11, PC300I-11. (Tính đến tháng 4 năm 2020)

* 2 Vì kết nối mạng LAN không dây với chính máy là kết nối mạng hoàn toàn đóng, nên không cần có hợp đồng liên lạc đầu cuối máy tính bảng.

Để thực hiện giao tiếp LAN không dây giữa máy và ứng dụng này, hãy đăng nhập vào "Hệ thống quản lý điểm truy cập" từ ứng dụng này bằng thông tin tài khoản Đám mây xây dựng thông minh của riêng bạn, sau đó đặt máy đào thủy lực Komatsu ICT mà bạn muốn kết nối. Sau khi có được tệp, bạn sẽ phải thực hiện giao tiếp LAN không dây với máy đào thủy lực Komatsu ICT có liên quan.
