ステレオカメラ診断・校正

يمكن تشخيص حالة كاميرا الستيريو "KomEye" من خلال التواصل مع الحفار الهيدروليكي Komatsu ICT (* 1) المجهز بكاميرا الستيريو "KomEye" من خلال هذا التطبيق.

يمكن إجراء عملية المعايرة حسب الحاجة ، ويمكنك التصوير في حالة طبيعية.

【 صفة مميزة 】

① تعرف على حالة كاميرا ستيريو "KomEye" (تحتاج إلى معايرة)!

من خلال تنفيذ عملية التشخيص باستخدام هذا التطبيق ، يمكنك التحقق من حالة الكاميرا الستيريو "KomEye" وتأكيد ضرورة المعايرة.

② يمكنك معايرة الكاميرا الستيريو "KomEye"!

من خلال تنفيذ عملية المعايرة ، يمكن إرجاع الكاميرا الستيريو "KomEye" إلى حالتها الطبيعية.

③ اعرف متى تم عمل تشخيص / معايرة كاميرا الستيريو!

يتم عرض نتائج تشخيص / معايرة كاميرا الستيريو في قائمة في سجل التشخيص / المعايرة بحيث يمكنك التحقق من وقت إجراء التشخيص / المعايرة.

[كيف تستعمل]

① ابدأ تشغيل هذا التطبيق.

② قم بتوصيل الجهاز والجهاز اللوحي الذي بدأ التطبيق بشبكة LAN اللاسلكية (* 2).

③ ابدأ المعالجة التشخيصية.

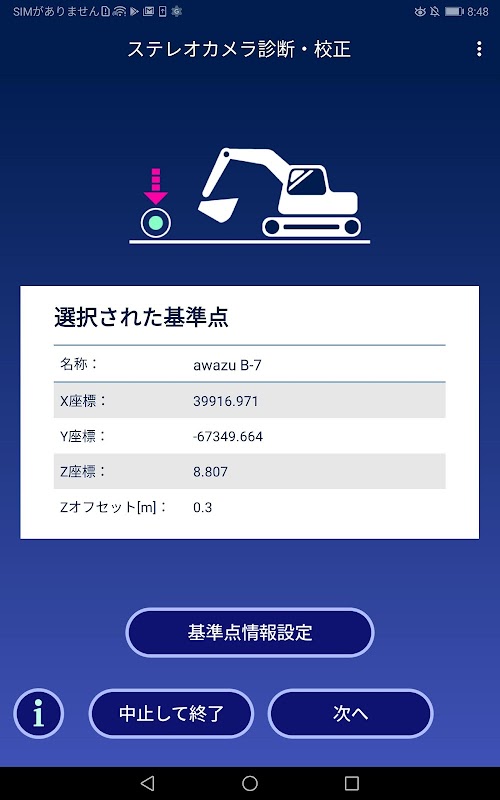

④ تعيين معلومات النقطة المرجعية.

⑤ اتبع التعليمات التي تظهر على الشاشة واضبط اتجاه / إمالة السيارة والمسافة إلى الهدف وزاوية ذراع الرافعة.

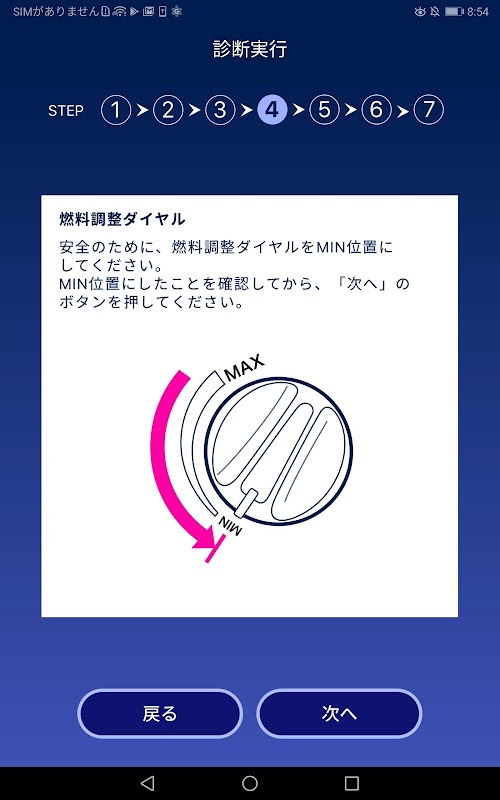

⑥ اضبط قرص ضبط الوقود على الوضع MIN.

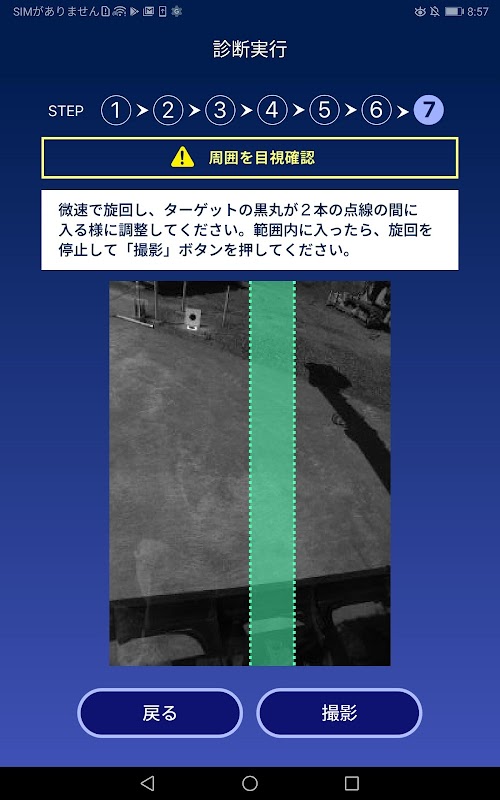

urn أدر الهدف بحيث يأتي بين الخطين المنقطين واضغط على زر التصوير للتصوير (المجموع 3 مرات).

⑧ تحقق من نتيجة المعالجة التشخيصية.

⑨ إذا أظهرت نتيجة التشخيص أن المعايرة ليست ضرورية ، ينتهي الإجراء. إذا كانت نتائج التشخيص تشير إلى أن المعايرة مطلوبة ، تبدأ عملية المعايرة.

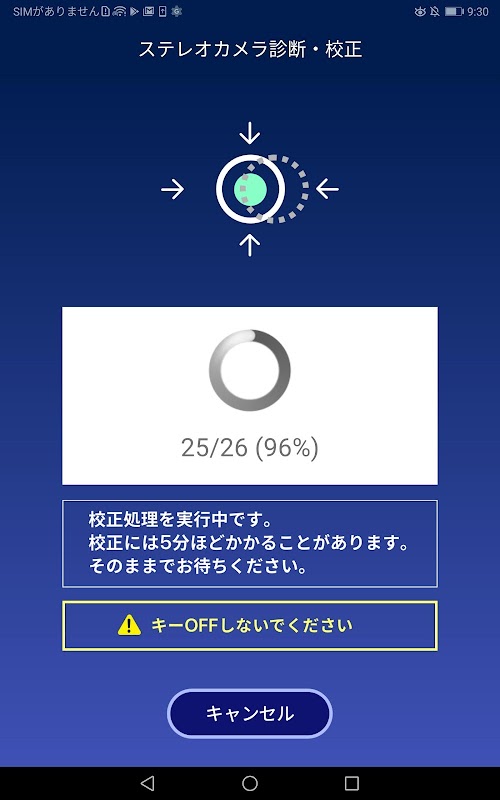

⑩ قم بتأكيد نتيجة معالجة المعايرة.

【 نقطة مهمة 】

• تأكد من التأكيد بصريًا على المناطق المحيطة بعينيك قبل العمل.

• يتم عرض صورة الكاميرا الستيريو ، ولكن هناك فترة طفيفة قبل تحديث الشاشة. يتبع حركة جسم الآلة ، ولكن يتم تحديثه بعد الحركة الفعلية.

• تأكد من عدم وجود أحد من حولك وأنه لا توجد عقبات ، ثم دق البوق قبل البدء.

• تأكد من التحقق من سلامة المنطقة المحيطة.

• لا تضع الجهاز اللوحي في مكان قد يؤثر على سلامتك أو قيادتك.

• تشغيل الكمبيوتر اللوحي مع قفل قفل معدات العمل.

• لا تقم بتشغيل الماكينة مطلقًا أثناء النظر إلى الجهاز اللوحي.

• تأكد من تثبيت الجهاز اللوحي بإحكام قبل المتابعة. إذا سقط الجهاز اللوحي ، فقد يؤدي إلى وقوع حادث غير متوقع.

• قم بتنظيف الزجاج أمام الكاميرا قبل التصوير. (لا يمكن الكشف عن الهدف بشكل طبيعي)

• تجنب التصوير في الطقس السيئ مثل المطر والضباب والثلج والغبار أو في الليل.

• قم بإجراء عمليات التشخيص والمعايرة باستخدام الماكينة الواقفة على سطح مستو. (قد لا يكون من الممكن التشخيص والمعايرة بشكل صحيح في مكان به ميل كبير)

• قم بالمعايرة في الهواء الطلق في مكان مفتوح. (في حالة المبنى أو الجرف أو بالقرب من خط الجهد العالي ، يصعب استقبال الموجات اللاسلكية لهوائي GNSS ، والتي قد تمنع التشخيص والمعايرة العاديين.)

* 1 المركبات المستهدفة هي PC78USI-10 و PC128USI-10 و PC200I-10 و PC200I-11 و PC300I-11. (اعتبارًا من أبريل 2020)

* 2 نظرًا لأن اتصال شبكة LAN اللاسلكية بالجهاز نفسه هو اتصال شبكة مغلق تمامًا ، فلا يلزم عقد اتصال طرفي للجهاز اللوحي.

من أجل إجراء اتصال LAN لاسلكي بين الجهاز وهذا التطبيق ، قم بتسجيل الدخول إلى "نظام إدارة نقطة الوصول" من هذا التطبيق باستخدام معلومات حساب Smart Construction Cloud الخاص بك ، ثم قم بتعيين الحفار الهيدروليكي Komatsu ICT الذي تريد الاتصال به. بعد الحصول على الملف ، سيكون عليك إجراء اتصال شبكة LAN اللاسلكية مع الحفار الهيدروليكي Komatsu ICT ذي الصلة.
