ステレオカメラ診断・校正

Lo stato della telecamera stereo "KomEye" può essere diagnosticato comunicando con l'escavatore idraulico Komatsu ICT (* 1) dotato della telecamera stereo "KomEye" attraverso questa applicazione.

Il processo di calibrazione può essere eseguito secondo necessità e puoi scattare in uno stato normale.

【Caratteristico】

① Conosci lo stato della telecamera stereo "KomEye" (devi calibrare)!

Eseguendo il processo diagnostico utilizzando questa applicazione, è possibile verificare lo stato della telecamera stereo "KomEye" e confermare la necessità di calibrazione.

② È possibile calibrare la telecamera stereo "KomEye"!

Eseguendo il processo di calibrazione, la videocamera stereo "KomEye" può essere riportata allo stato normale.

③ Sapere quando è stata eseguita la diagnosi / calibrazione della telecamera stereo!

I risultati di diagnosi / calibrazione della telecamera stereo vengono visualizzati in un elenco nella cronologia di diagnosi / calibrazione in modo da poter verificare quando è stata eseguita la diagnosi / calibrazione.

[Come usare]

① Avvia questa applicazione.

② Collegare la macchina e il dispositivo tablet che ha avviato l'applicazione alla LAN wireless (* 2).

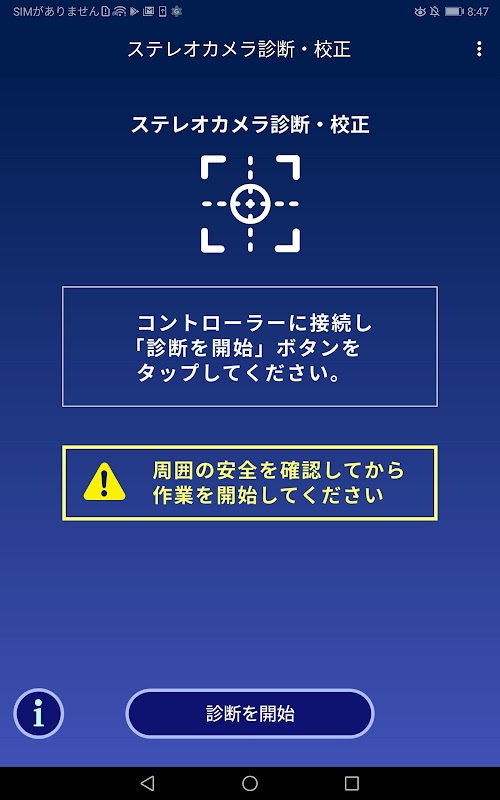

③ Avvia l'elaborazione diagnostica.

④ Impostare le informazioni sul punto di riferimento.

⑤ Seguire le istruzioni sullo schermo e regolare la direzione / inclinazione del veicolo, la distanza dal bersaglio e l'angolo del braccio.

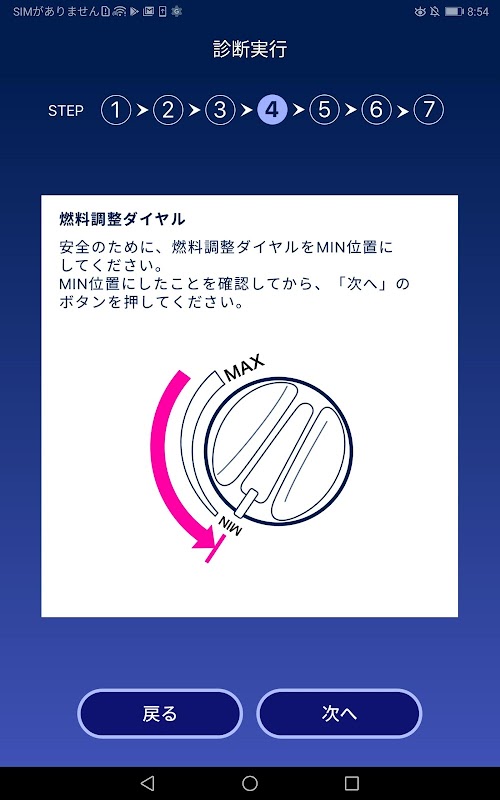

⑥ Posizionare il selettore di regolazione del carburante sulla posizione MIN.

⑦Ruota il bersaglio in modo che si trovi tra le due linee tratteggiate e premi il pulsante di tiro per sparare (totale 3 volte).

⑧ Controllare il risultato dell'elaborazione diagnostica.

⑨ Se il risultato della diagnosi mostra che la calibrazione non è necessaria, la procedura termina. Se i risultati diagnostici indicano che è necessaria la calibrazione, inizia il processo di calibrazione.

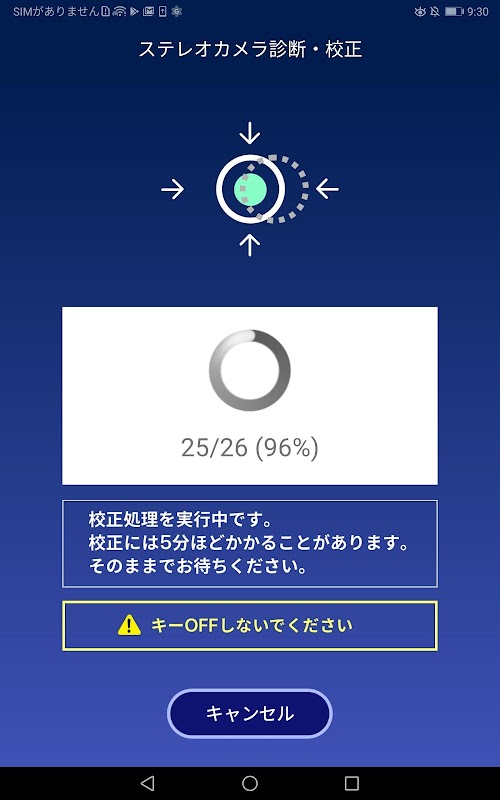

⑩ Confermare il risultato dell'elaborazione della calibrazione.

【 punto importante 】

• Assicurarsi di confermare visivamente l'ambiente circostante con i propri occhi prima di operare.

• Viene visualizzata l'immagine della telecamera stereo, ma è necessario un leggero intervallo prima che il display venga aggiornato. Segue il movimento del corpo macchina, ma viene aggiornato più tardi del movimento effettivo.

• Assicurati che nessuno sia vicino a te e che non ci siano ostacoli, quindi suona il clacson prima di iniziare.

• Assicurarsi di verificare la sicurezza dell'area circostante.

• Non indossare il tablet in un luogo che potrebbe compromettere la sicurezza o la guida.

• Azionare il tablet con la leva di blocco dell'attrezzatura di lavoro bloccata.

• Non utilizzare mai la macchina mentre si guarda il tablet.

• Accertarsi che il tablet sia fissato saldamente prima di procedere. Se il tablet cade, potrebbe verificarsi un incidente imprevisto.

• Pulire il vetro davanti alla fotocamera prima di scattare. (Il target non può essere rilevato normalmente)

• Evitare di riprendere in caso di maltempo come pioggia, nebbia, neve, polvere o di notte.

• Eseguire la diagnostica e la calibrazione con la macchina parcheggiata su una superficie piana. (Potrebbe non essere possibile diagnosticare e calibrare correttamente in un luogo con una forte inclinazione)

• Calibrare all'aperto in uno spazio aperto. (Nel caso di un edificio, una scogliera o vicino a una linea ad alta tensione, è difficile ricevere le onde radio dell'antenna GNSS, il che può impedire la normale diagnosi e calibrazione.)

* 1 I veicoli target sono PC78USI-10, PC128USI-10, PC200I-10, PC200I-11, PC300I-11. (A partire da aprile 2020)

* 2 Poiché la connessione LAN wireless con la macchina stessa è una connessione di rete completamente chiusa, non è necessario un contratto di comunicazione con il terminale tablet.

Per eseguire la comunicazione LAN wireless tra la macchina e questa applicazione, accedere al "Sistema di gestione dei punti di accesso" da questa applicazione utilizzando le informazioni del proprio account Smart Construction Cloud, quindi impostare l'escavatore idraulico Komatsu ICT al quale si desidera connettersi. Dopo aver acquisito il file, sarà necessario eseguire la comunicazione LAN wireless con l'escavatore idraulico ICT Komatsu pertinente.
