Alignment Viewer V3

[STARA WERSJA - JUŻ NIEAKTUALIZOWANA]

Oszczędzaj czas dzięki przeglądarce Alignment Viewer – importuj linie trasowania torów lub dróg i otrzymuj w czasie rzeczywistym informacje o pikietach/stacjach oraz pozycjach przesunięcia.

Zaprojektowany, aby pomóc w budowie/konserwacji autostrad i kolei w przeprowadzaniu szybkich i łatwych inspekcji na miejscu w celu identyfikacji i raportowania problemów na miejscu oraz postępów w terenie. Zdjęcia ze znakiem wodnym przedstawiającym pikietaż / stację i przesunięcie zapewniają, że raporty są szybkie, dokładne i zgodne z BIM, co czyni tę aplikację idealną dla współczesnego inżyniera budownictwa.

Importuj i przeglądaj linie geometryczne, punkty oraz eksploruj przekroje poprzeczne zaczerpnięte z dostarczonych danych projektowych i danych z poziomu gruntu. Konwertuj między geodezyjnymi współrzędnymi świata WGS84/ETRS89 (szerokość geograficzna) i kartezjańską współrzędną wschodnią w oparciu o tysiące dostępnych transformacji siatki z opcjonalnym przesunięciem lokalizacji i współczynnikiem skali.

****Funkcje przeglądarki wyrównania****

Poniżej znajduje się pełna lista funkcji udostępnianych przez Alignment Viewer:

**Wyrównanie dróg/kolej**

Importuj linie trasowania z formatu LandXML (.xml) lub NRG Alignment (.nst).

Zapewnia obsługę linii trasowania dróg i torów, włączając krzywe, spirale, klotoidy, parabole i proste.

Aktualizacje pozycji w czasie rzeczywistym w Pikietażach / Stacjach i Przesunięciach.

Rób zdjęcia znaku wodnego za pomocą Chainage / Station i Offset.

**Geometryczne kołki/punkty**

Umożliwia import pinów z plików Google Earth (.kml), plików NRG Ground Plot (.gpf) i plików ASCII/CSV (.txt).

Kołki można umieszczać ręcznie w oparciu o współrzędne geodezyjne, kartezjańskie lub geometryczne.

Umożliwia edycję zaimportowanych pinów.

Umożliwia eksport nowych plików PIN (.kml, .gpf lub .txt).

**Linie geometryczne**

Linie można importować z plików Google Earth (.kml).

Linie można wczytać na mapę, wczytać do przekroju lub wczytać do obu.

Dla każdego pliku liniowego można wybrać kolor wyświetlania przekroju.

Zapewnia obsługę ładowania wielu plików liniowych jednocześnie.

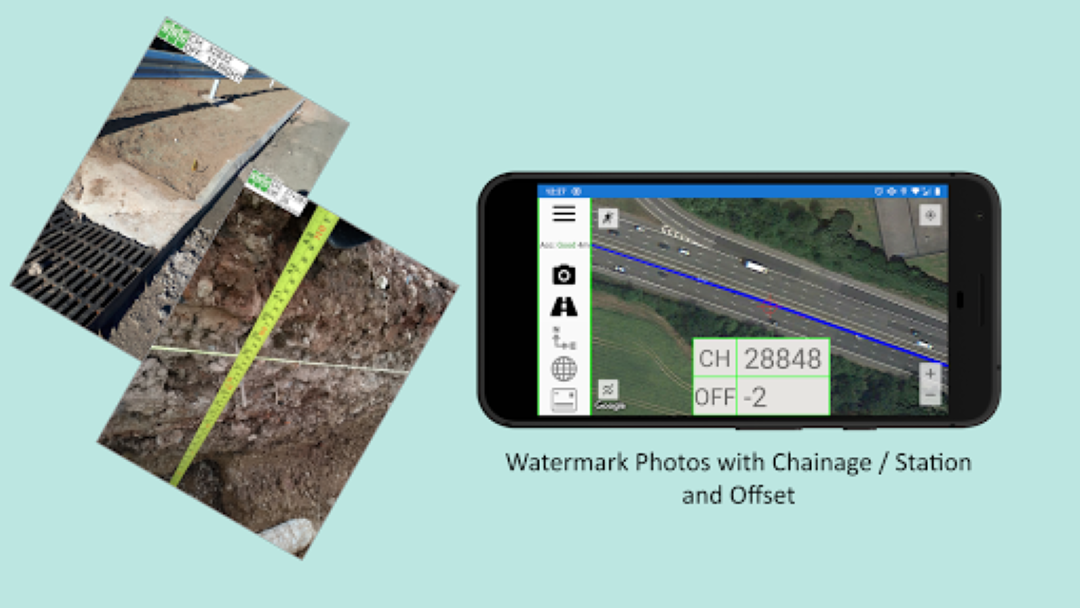

**Zdjęcia ze znakiem wodnym**

Można zrobić zdjęcia, które następnie zostaną opatrzone znakiem wodnym z pikietażem/stacją i przesunięciem bieżącej lokalizacji.

**Przekroje**

Umożliwia utworzenie przekroju prostopadłego do zadanej linii geometrycznej lub kierunku.

Aktualizacje przekrojów w czasie rzeczywistym.

Tryb przekroju poprzecznego umożliwia wstrzymywanie aktualizacji, blokowanie skali/transformacji i importowanie danych wysokości terenu Google.

**Tryb krajobrazu**

Idealny do umieszczenia na desce rozdzielczej pojazdu. Tryb poziomy przeglądarki NRG Alignment Viewer zapewnia przejrzyste aktualizacje w czasie rzeczywistym pozycji urządzenia pod względem współrzędnych WGS84, EN kartezjańskich i układu geometrycznego (Chainage/Stacja/Meterage).

****Opcje konfiguracji****

Alignment Viewer udostępnia obszerną listę opcji konfiguracyjnych, dzięki czemu można dostosować aplikację do własnych preferencji.

**Opcje konfiguracji wyrównania geometrycznego**

Formacja wyświetlania przesunięcia: -/+ lub lewo/prawo.

Odległość wyrównania: Pikieta / Stacja / Licznik.

Format wyrównania 10000/10+000/100+00

Wyświetlanie miejsc dziesiętnych dla wyrównania/EN.

**Opcje konfiguracji mapy**

Wyświetlanie ruchu.

Typy map ulicznych, satelitarnych i hybrydowych.

Celownik.

Pasek skali mapy.

Jednostki miary: imperialne/metryczne.

**Opcje konfiguracji przekroju**

Środek przekroju poprzecznego: punkt środkowy lub przesunięcie zdefiniowane przez użytkownika.

Zdefiniowany przez użytkownika przekrój skali / odległość przekroju.

Przesada pionowa.

Odległość segmentu wysokości Google

Włącz / wyłącz paski skali.

**Opcje konfiguracji zdjęć ze znakiem wodnym**

Pozycja znaku wodnego

Rozmiar znaku wodnego

Pokaż nazwę linii trasowania drogi/kolei

Pokaż dokładność GPS

Pokaż datę

Czas na przedstawienie

**Podręcznik**

Podręcznik przeglądarki NRG Alignment Viewer można znaleźć pod adresem http://www.nrgsurveys.co.uk/downloads/alignmentviewer.pdf

Zdecydowanie zaleca się, aby nowi użytkownicy przejrzeli instrukcję, aby w pełni wykorzystać przeglądarkę NRG Alignment Viewer.

Tagi: GPS, Wyrównanie dróg, Wyrównanie szyn, WGS84, ETRS89, OSGB36, Inżynieria lądowa, Utrzymanie autostrad, Geodezja, Przekrój poprzeczny, Budowa dróg, Pikietaż, Stacja.
