Alignment Viewer V3

[旧版本 - 不再更新]

使用路线查看器节省时间 - 导入铁路或公路路线并接收实时里程/站点和偏移位置信息。

旨在协助公路和铁路建设/维护执行快速、轻松的现场检查，以识别和报告现场问题和现场进展。带桩号/站点和偏移水印的照片可确保报告及时、准确且符合 BIM 标准，使其成为现代土木工程师的完美应用程序。

导入和查看几何线、点并探索从提供的设计和地面数据绘制的横截面。基于数千个可用的网格变换以及可选的站点平移和比例因子，在大地测量 WGS84/ETRS89 世界坐标（纬度经度）和笛卡尔东向北距之间进行转换。

****对齐查看器功能****

请在下面找到对齐查看器提供的功能的完整列表：

**公路/铁路路线**

从 LandXML (.xml) 或 NRG 对齐格式 (.nst) 导入对齐。

为包含曲线、螺旋线、回旋线、抛物线和直线的公路和铁路路线提供支持。

里程/站点和偏移量的实时位置更新。

使用桩号/站点和偏移量拍摄照片水印。

**几何销/点**

允许从 Google 地球文件 (.kml)、NRG 地面图文​​件 (.gpf) 和 ASCII/CSV 文件 (.txt) 导入图钉。

可以根据大地测量坐标、笛卡尔坐标或几何对齐坐标手动放置销钉。

允许编辑导入的引脚。

允许导出新的 pin 文件（.kml、.gpf 或 .txt）。

**几何线条**

可以从 Google Earth 文件 (.kml) 导入线条。

可以将线加载到地图、加载到横截面或加载到两者。

可以为每个线文件选择横截面显示颜色。

提供对一次加载多行文件的支持。

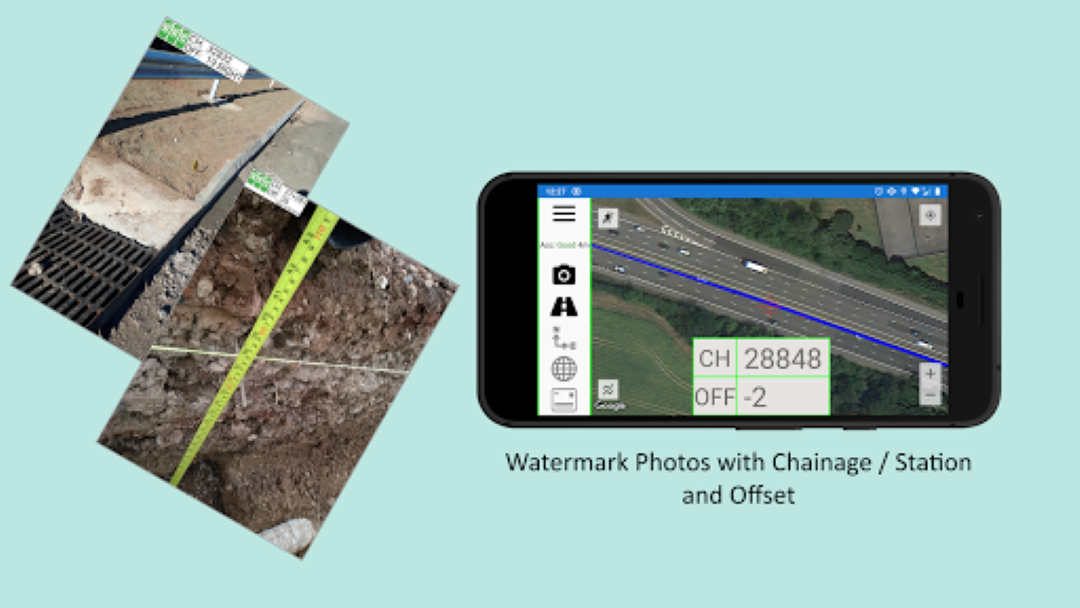

**带水印的照片**

可以拍摄照片，然后使用当前位置的里程/站点和偏移量添加水印。

**交叉区域**

允许创建垂直于给定几何路线或航向的横截面。

横截面实时更新。

横截面模式支持暂停更新、锁定比例/变换以及导入Google地面高程数据。

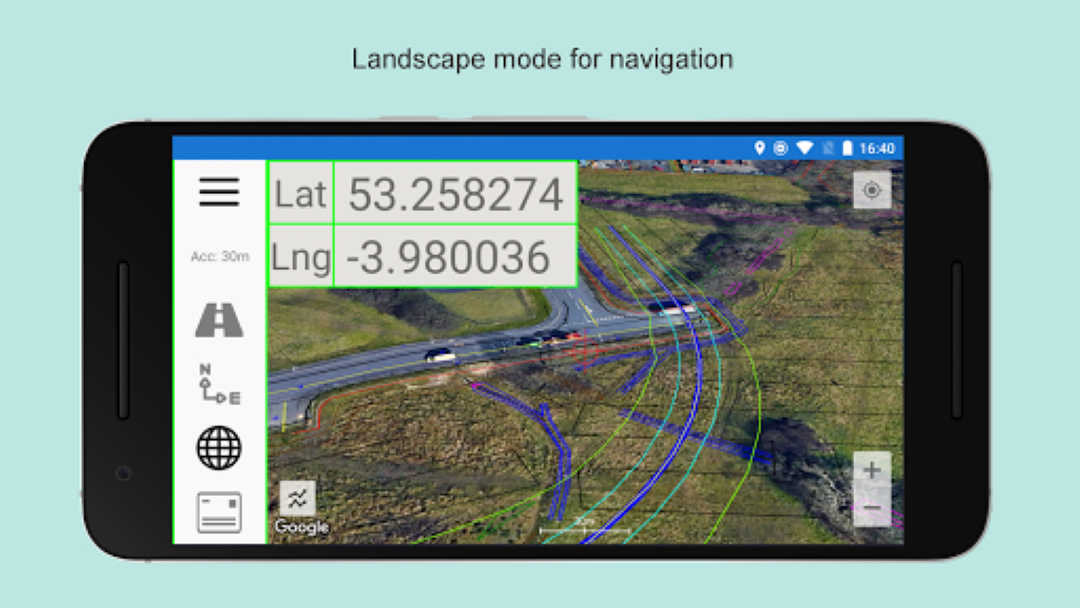

**横向模式**

非常适合放置在车辆仪表板上 NRG 对齐查看器横向模式可根据 WGS84、笛卡尔 EN 和几何对齐（链/站/仪表）坐标提供设备位置的清晰实时更新。

****配置选项****

对齐查看器提供了广泛的配置选项列表，允许根据您的喜好定制应用程序。

**几何对齐配置选项**

偏移显示形式：-/+ 或左/右。

对准距离：里程/站点/米数。

对齐格式 10000/10+000/100+00

Alignment/EN 的小数位显示。

**地图配置选项**

交通显示。

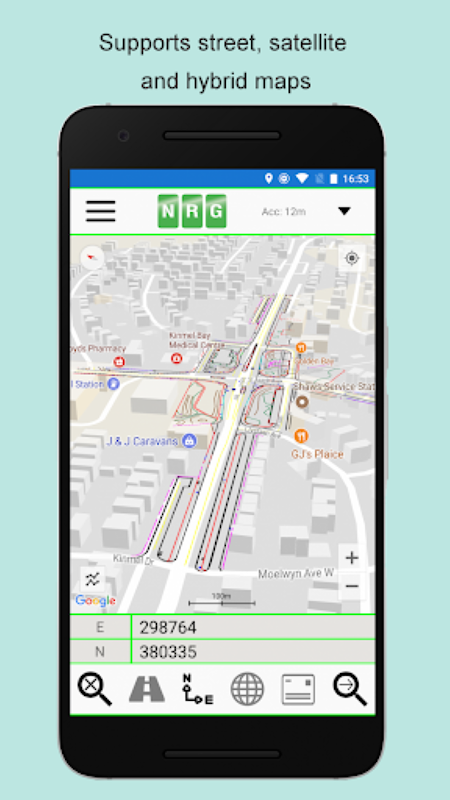

街道、卫星和混合地图类型。

十字准线。

地图比例尺。

测量单位：英制/公制。

**横截面配置选项**

横截面中心：中点或用户定义的偏移。

用户定义比例截面/截面距离。

垂直夸张。

谷歌高程线段距离

启用/禁用比例尺。

**带水印的照片配置选项**

水印位置

水印尺寸

显示道路/铁路路线名称

显示 GPS 精度

显示日期

开演时间

**手动的**

NRG Alignment Viewer 手册可在 http://www.nrgsurveys.co.uk/downloads/alignmentviewer.pdf 找到

强烈建议新用户查看本手册，以充分利用 NRG Alignment Viewer。

标签：GPS、道路线形、铁路线形、WGS84、ETRS89、OSGB36、土木工程、公路维护、测量、横断面、道路建设、里程、车站。
