Alignment Viewer V3

[舊版 - 不再更新]

使用路線檢視器節省時間 - 匯入鐵路或公路路線並接收即時里程/站點和偏移位置資訊。

旨在協助公路和鐵路建設/維護執行快速、輕鬆的現場檢查，以識別和報告現場問題和現場進展。帶有樁號/站點和偏移水印的照片可確保報告及時、準確且符合 BIM 標準，使其成為現代土木工程師的完美應用程式。

匯入和查看幾何線、點並探索從提供的設計和地面資料繪製的橫截面。基於數千個可用的網格變換以及可選的站點平移和比例因子，在大地測量 WGS84/ETRS89 世界座標（緯度經度）和笛卡爾東向北距之間進行轉換。

****對齊檢視器功能****

請在下面找到對齊檢視器提供的功能的完整清單：

**公路/鐵路路線**

從 LandXML (.xml) 或 NRG 對齊格式 (.nst) 匯入對齊。

為包含曲線、螺旋線、迴旋線、拋物線和直線的公路和鐵路路線提供支援。

里程/站點和偏移量的即時位置更新。

使用樁號/站點和偏移拍攝照片水印。

**幾何銷/點**

允許從 Google 地球檔案 (.kml)、NRG 地面圖檔案 (.gpf) 和 ASCII/CSV 檔案 (.txt) 匯入圖釘。

可以根據大地測量座標、笛卡爾座標或幾何對齊座標手動放置銷釘。

允許編輯導入的引腳。

允許匯出新的 pin 檔案（.kml、.gpf 或 .txt）。

**幾何線條**

可以從 Google Earth 檔案 (.kml) 匯入線條。

可以將線加載到地圖、加載到橫截面或加載到兩者。

可以為每個線文件選擇橫截面顯示顏色。

提供對一次載入多行檔案的支援。

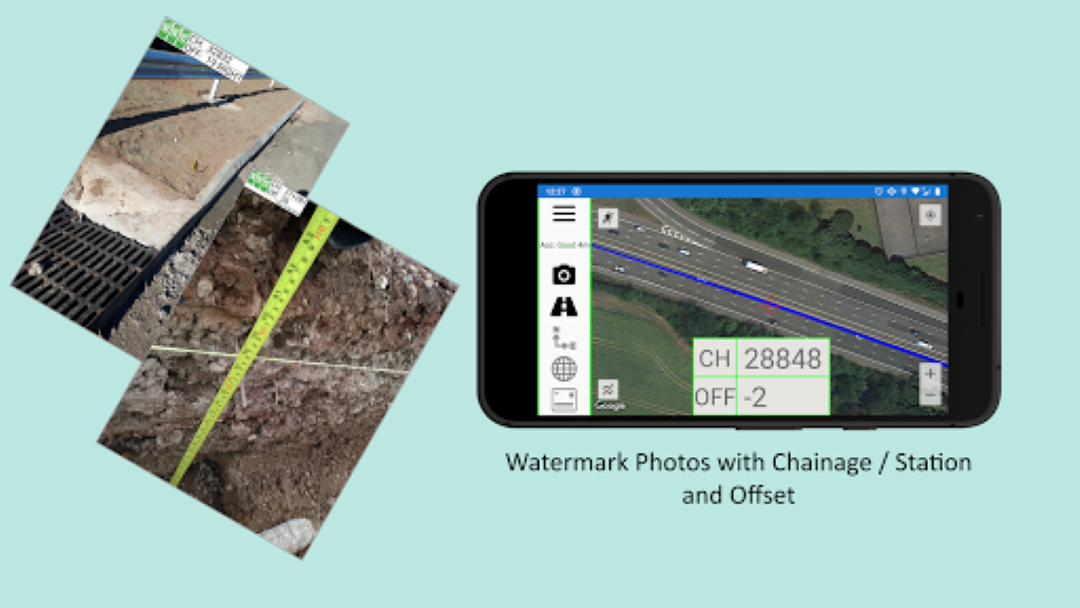

**有浮水印的照片**

可以拍攝照片，然後使用目前位置的里程/站點和偏移量添加浮水印。

**交叉區域**

允許創建垂直於給定幾何路線或航向的橫截面。

橫斷面即時更新。

橫斷面模式支援暫停更新、鎖定比例/變換以及匯入Google地面高程資料。

**橫向模式**

非常適合放置在車輛儀表板上 NRG 對齊檢視器橫向模式可根據 WGS84、笛卡爾 EN 和幾何對齊（鏈/站/儀表）座標提供設備位置的清晰即時更新。

****配置選項****

對齊檢視器提供了廣泛的配置選項列表，允許根據您的喜好自訂應用程式。

**幾何對齊配置選項**

偏移顯示形式：-/+ 或左/右。

對準距離：里程/站點/公尺數。

對齊格式 10000/10+000/100+00

Alignment/EN 的小數位顯示。

**地圖配置選項**

交通顯示。

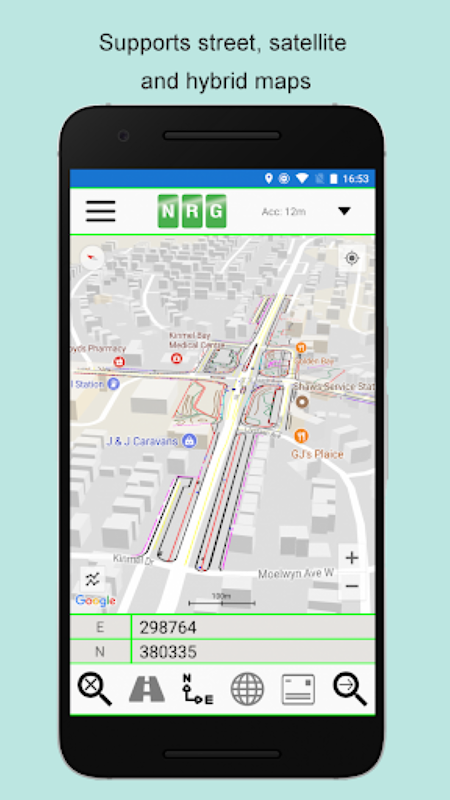

街道、衛星和混合地圖類型。

十字準線。

地圖比例尺。

測量單位：英制/公制。

**橫斷面配置選項**

橫斷面中心：中點或使用者定義的偏移。

使用者定義比例截面/截面距離。

垂直誇張。

谷歌高程線段距離

啟用/停用比例尺。

**帶有浮水印的照片配置選項**

水印位置

水印尺寸

顯示道路/鐵路路線名稱

顯示 GPS 精度

顯示日期

開演時間

**手動的**

NRG Alignment Viewer 手冊可在 http://www.nrgsurveys.co.uk/downloads/alignmentviewer.pdf 找到

強烈建議新使用者查看本手冊，以充分利用 NRG Alignment Viewer。

標籤：GPS、道路線形、鐵路線形、WGS84、ETRS89、OSGB36、土木工程、公路維護、測量、橫斷面、道路建設、里程、車站。
