Alignment Viewer V3

[레거시 버전 - 더 이상 업데이트되지 않음]

Alignment Viewer로 시간 절약 - 철도 또는 도로 선형을 가져오고 실시간 측점/스테이션 및 오프셋 위치 정보를 받습니다.

고속도로 및 철도 건설/유지보수를 지원하도록 설계되어 빠르고 쉬운 현장 검사를 수행하여 현장 문제와 진행 상황을 파악하고 보고합니다. 연쇄/스테이션 및 오프셋으로 워터마크가 표시된 사진은 보고서가 신속하고 정확하며 BIM을 준수하도록 보장하므로 이 앱은 현대 토목 기술자를 위한 완벽한 앱입니다.

기하학적 선, 점을 가져와서 보고, 제공된 설계 및 지면 수준 데이터에서 그려진 단면을 탐색합니다. 측지 WGS84/ETRS89 세계 좌표(위도 경도)와 선택적인 사이트 이동 및 축척 계수를 사용하여 수천 개의 사용 가능한 그리드 변환을 기반으로 직교 북향을 변환합니다.

****정렬 뷰어 기능****

Alignment Viewer가 제공하는 전체 기능 목록은 아래에서 확인하세요.

**도로/철도 선형**

LandXML(.xml) 또는 NRG 선형 형식(.nst)에서 선형을 가져옵니다.

원곡선, 완화곡선, 클로소이드, 포물선 및 직선을 통합하는 도로 및 레일 선형에 대한 지원을 제공합니다.

Chainage/Station 및 Offset의 실시간 위치 업데이트.

Chainage/Station 및 Offset을 사용하여 사진 워터마크를 찍습니다.

**기하학적 핀/점**

Google Earth 파일(.kml), NRG Ground Plot 파일(.gpf) 및 ASCII/CSV 파일(.txt)에서 핀을 가져올 수 있습니다.

핀은 측지, 데카르트 또는 기하학적 정렬 좌표를 기반으로 수동으로 배치할 수 있습니다.

가져온 핀을 편집할 수 있습니다.

새 핀 파일(.kml, .gpf 또는 .txt)을 내보낼 수 있습니다.

**기하학적 선**

Google Earth 파일(.kml)에서 라인을 가져올 수 있습니다.

선은 지도에 로드하거나 횡단면에 로드하거나 둘 다에 로드할 수 있습니다.

단면 표시 색상은 라인 파일별로 선택할 수 있습니다.

여러 줄의 파일을 한 번에 로드하는 기능을 지원합니다.

**워터마크가 표시된 사진**

사진을 촬영하면 현재 위치의 측점/역 및 오프셋이 워터마크로 표시됩니다.

**분야를 넘나 드는**

주어진 기하학적 정렬이나 방향에 수직인 횡단면을 생성할 수 있습니다.

단면이 실시간으로 업데이트됩니다.

횡단면 모드는 업데이트 일시 중지, 축척/변형 잠금 및 Google 지상 고도 데이터 가져오기를 지원합니다.

**가로 모드**

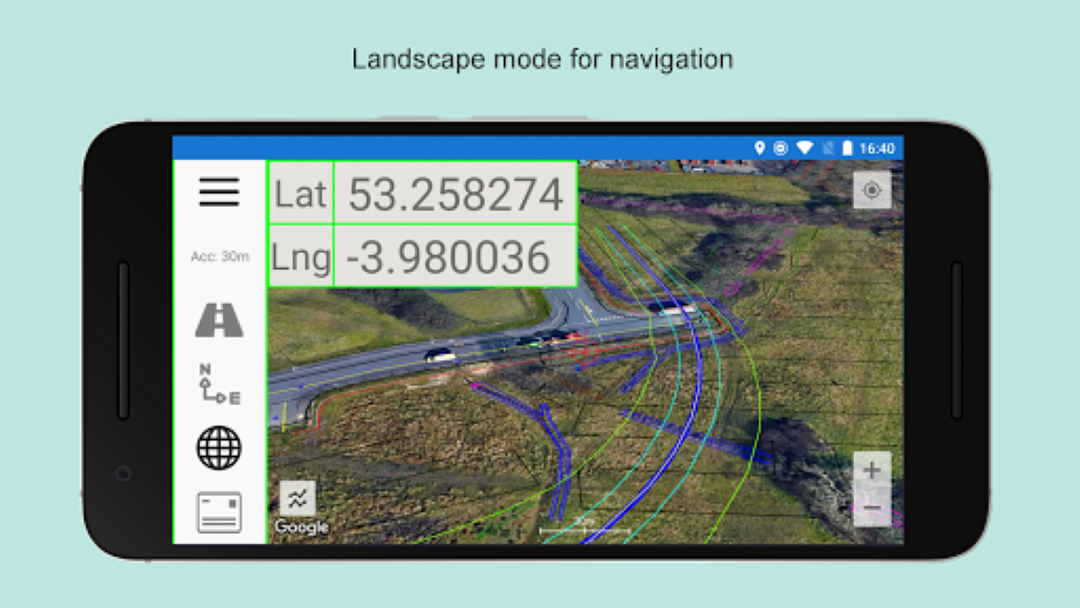

차량 대시보드에 배치하기에 적합 NRG Alignment Viewer 가로 모드는 WGS84, 데카르트 EN 및 기하학적 정렬(체인/스테이션/미터) 좌표 측면에서 장치 위치에 대한 명확한 실시간 업데이트를 제공합니다.

****구성 옵션****

Alignment Viewer는 앱을 사용자의 선호에 맞게 조정할 수 있는 광범위한 구성 옵션 목록을 제공합니다.

**기하학적 정렬 구성 옵션**

오프셋 표시 구성: -/+ 또는 왼쪽/오른쪽.

정렬 거리: 연쇄/역/미터.

정렬 형식 10000/10+000/100+00

Alignment/EN의 경우 소수점 자리가 표시됩니다.

**지도 구성 옵션**

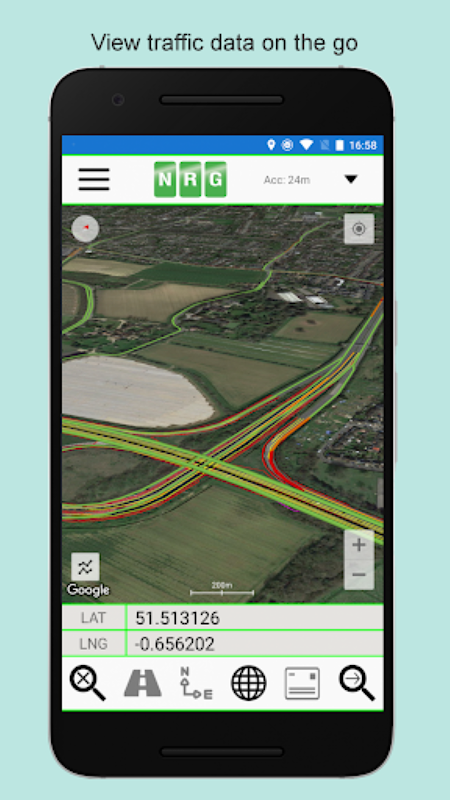

교통 표시.

거리, 위성 및 하이브리드 지도 유형.

십자선.

지도 축척 막대.

측정 단위: 영국식/미터법.

**단면 구성 옵션**

단면 중심: 중간점 또는 사용자 정의 오프셋.

사용자 정의 축척 구간/단면 거리.

수직 과장.

Google 고도 세그먼트 거리

스케일 바를 활성화/비활성화합니다.

**워터마크가 있는 사진 구성 옵션**

워터마크 위치

워터마크 크기

도로/철도 선형 이름 표시

GPS 정확도 표시

날짜 표시

쇼 시간

**수동**

NRG Alignment Viewer 매뉴얼은 http://www.nrgsurveys.co.uk/downloads/alignmentviewer.pdf에서 찾을 수 있습니다.

신규 사용자가 NRG Alignment Viewer를 최대한 활용하려면 설명서를 보는 것이 좋습니다.

태그: GPS, 도로 선형, 철도 선형, WGS84, ETRS89, OSGB36, 토목 공학, 고속도로 유지 관리, 측량, 횡단면, 도로 건설, 연쇄, 역.
