Orifice Flow

Apr 23, 2023

1.6
Android OS

Über Orifice Flow

App berechnet Flussraten mit Blenden für industrielle Anwendungen.

Die Messung des Flüssigkeitsflusses in Rohren und Leitungen mit Hilfe von Lochblenden ist in industriellen Anwendungen weit verbreitet. Diese App berechnet schnell die Durchflussraten für Flüssigkeiten und Gase basierend auf Standardparametern gemäß dem gezeigten Modell. Benutzer können aus einer Liste der fünfzehn am häufigsten in industriellen Anwendungen verwendeten Flüssigkeiten eine beliebige Flüssigkeit auswählen. Daher kann diese App ein sehr hilfreiches Werkzeug sein, um Ingenieure und Konstrukteure in der Messung von Durchflussmengen in Rohren und Leitungen zu üben.

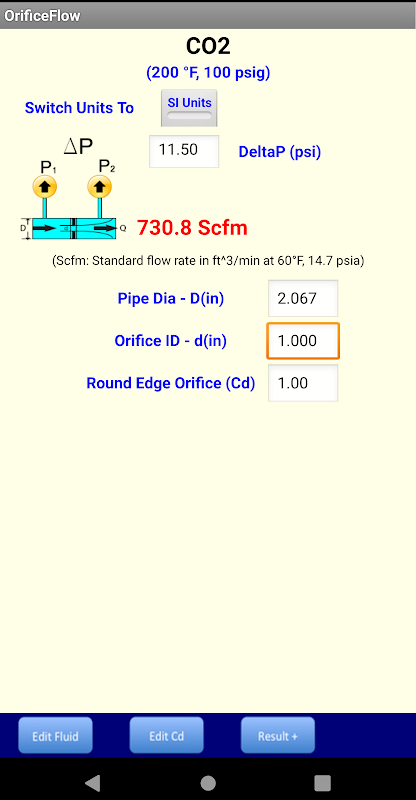

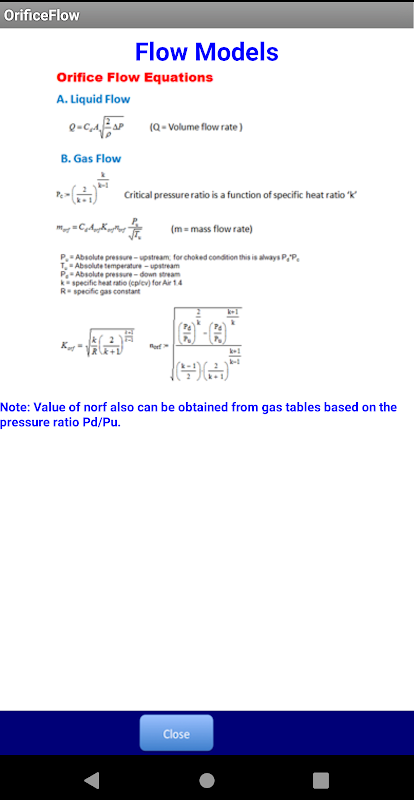

In der Abbildung sehen Sie eine Fallstudie zur CO2-Durchflussrate. Das Ergebnis stimmt mit anderen in der Industrie verwendeten Berechnungsmethoden überein, und die Differenz beträgt weniger als 0,5%. Strömungsmodelle mit maßgeblichen Gleichungen werden zur schnellen Referenz separat angegeben.

Liste der Flüssigkeiten:

Luft, Dampf, Wasser, Stickstoff, Sauerstoff, Wasserstoff, Helium, CO2, Methan, Ethan, Chlor, Ammoniak, Argon, Hydrauliköl, HFC (R410A).

Öffnungsart:

Die App bietet vier Standardöffnungen mit empfohlenen Ausstoßkoeffizienten, wie in der Abbildung gezeigt. Außerdem werden die Details der verschiedenen Parameter angegeben, die bei der Berechnung der Durchflussraten von Flüssigkeiten und Gasen verwendet werden. Dieses Modell gilt auch für Düsen, Venturi-Rohre und Messgeräte, für die der Standard-Ausstoßkoeffizient (Cd) eins ist.

Öffnungsparameter:

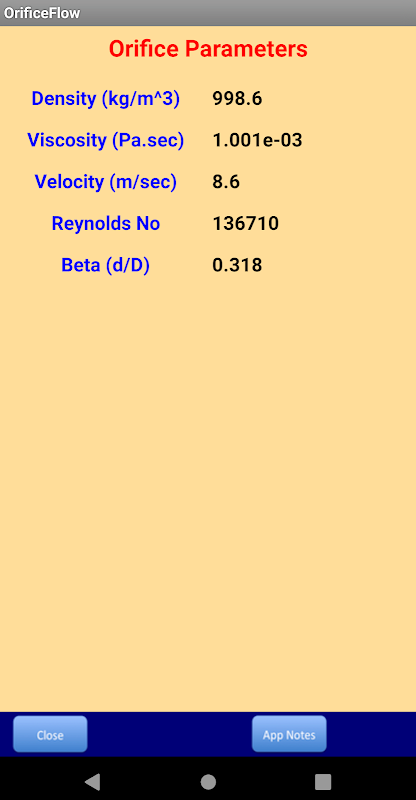

Temperatur und Druck des Materialeinlasses, Öffnungsgeometrie, Druckdifferenz unter Verwendung von Standarddruckmessstellen (ISO 5167) sind die Standardparameter, die für die Berechnung erforderlich sind. Basierend auf der Düsengeometrie wird der empfohlene Ausstoßkoeffizient Cd verwendet. Benutzer können dies jedoch mithilfe der Herstellerdaten bearbeiten, um genauere Ergebnisse zu erhalten.

Maßeinheit:

Benutzer können zwischen SI- und USCS-Einheitenstandards wechseln. Bezogen auf die Art der Flüssigkeiten wird die Einheit für die Durchflussmenge entsprechend angezeigt.

Empfohlene Schritte zu folgen:

1. Flüssigkeit bearbeiten - Flüssigkeit auswählen, Temperatur und Druck bearbeiten.

2. Edit Cd (Cd bearbeiten) - Wählen Sie das Öffnungsdesign und den Ausstoßkoeffizienten aus.

3. Düsenabmessungen und Druckdifferenzdaten bearbeiten.

4. Den Öffnungsdurchfluss berechnen und die Ergebnisse anzeigen.
