Orifice Flow

使用孔板测量管道和导管中的流体流量在工业应用中非常常见。该应用程序根据所示模型，根据标准参数快速计算液体和气体的流速。用户可以从工业应用中使用的十五种最常见的流体列表中选择任何流体。因此，这个应用程序可以是一个非常有用的工具，用于练习工程师和设计师测量管道和管道中的流量。

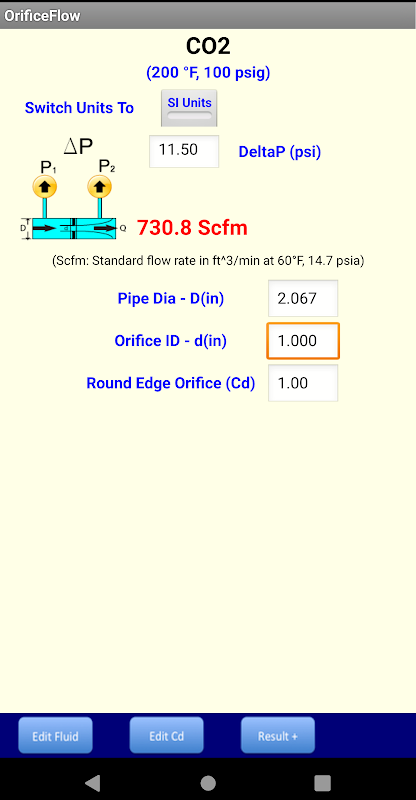

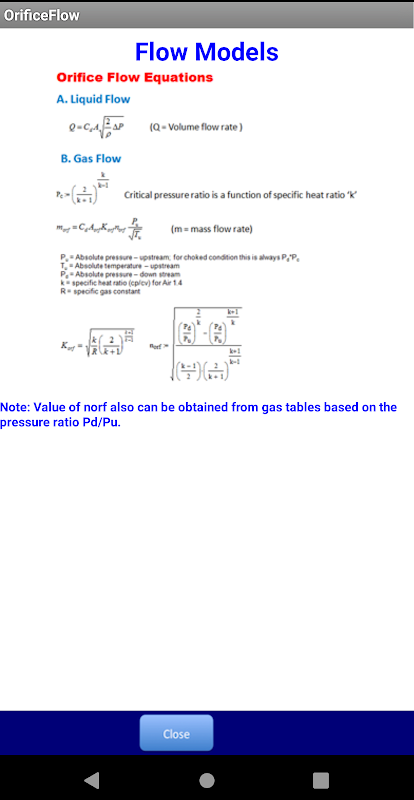

屏幕截图显示了CO2流量的案例研究。结果与行业计算中使用的其他方法一致，差异小于0.5％。具有控制方程的流动模型分别给出以供快速参考。

流体清单：

空气，蒸汽，水，氮气，氧气，氢气，氦气，二氧化碳，甲烷，乙烷，氯气，氨气，氩气，液压油，HFC（R410A）。

孔口类型：

应用程序提供四种标准孔口设计，推荐的排放系数如屏幕截图所示。它还给出了用于计算液体和气体流速的不同参数的详细信息。即使对于默认流量系数（Cd）为1的喷嘴，文丘里管和仪表，该型号也是有效的。

孔板参数：

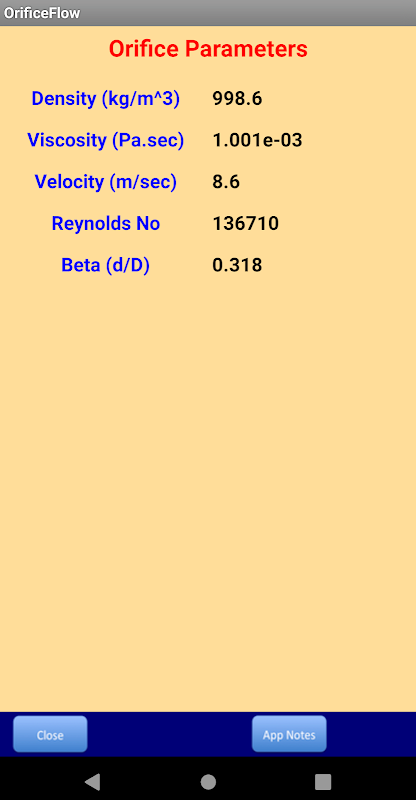

使用标准压力接头（ISO 5167）的流体入口温度和压力，孔口几何形状，压差是计算中所需的标准参数。基于孔口几何形状，使用推荐的流量系数Cd。但是，用户可以使用制造商的数据对其进行编辑，以获得更准确的结果。

测量单位：

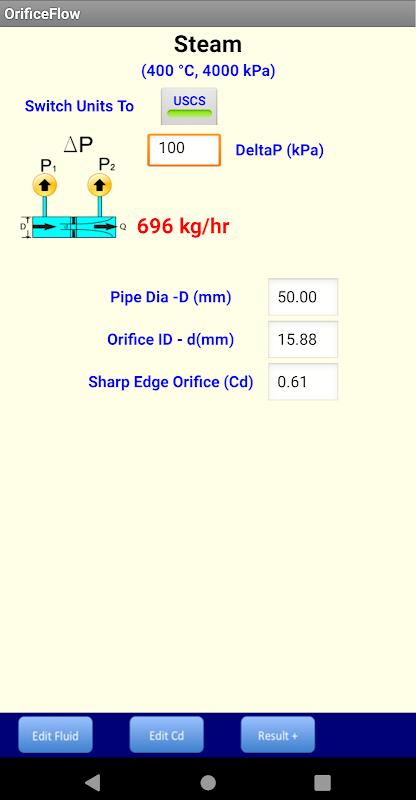

用户可以在SI和USCS单位标准之间切换。基于类型流体，相应地示出了流速的单位。

建议的步骤：

1.编辑流体 - 选择流体，编辑温度和压力。

2.编辑Cd - 选择孔板设计和流量系数。

3.编辑孔口尺寸，压差数据。

4.计算孔板流量并显示结果。
