Orifice Flow

App endüstriyel uygulamalar için orifis plakaları kullanılarak akış oranlarını hesaplar.

Borularda ve orifis plakaları kullanarak borularda sıvı akışının ölçülmesi endüstriyel uygulamalarda çok yaygındır. Bu uygulama, gösterilen modele göre standart parametrelere dayanarak sıvı ve gaz akış hızlarını hızlı bir şekilde hesaplar. Kullanıcılar, endüstriyel uygulamalarda kullanılan en yaygın on beş sıvı listesinden herhangi bir sıvıyı seçebilirler. Bu nedenle, bu uygulama, boru ve kanallardaki akışların ölçümünde mühendis ve tasarımcıları uygulamak için çok yararlı bir araç olabilir.

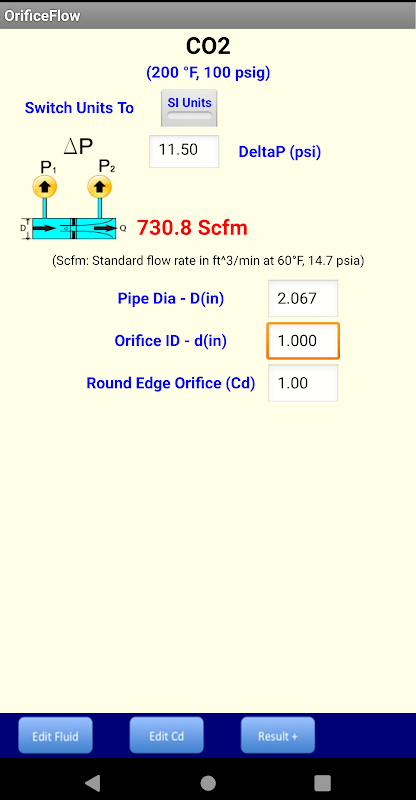

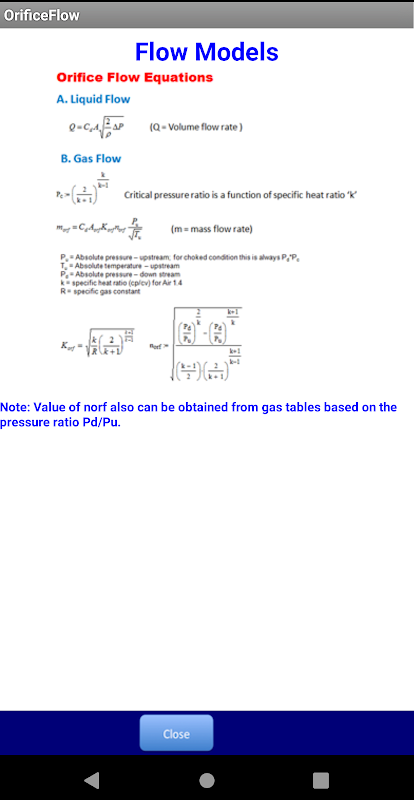

CO2 akış hızı ile ilgili bir vaka çalışması ekran görüntüsünde gösterilmektedir. Sonuç, endüstri tarafından hesaplamada kullanılan diğer yöntemlerle tutarlıdır ve fark% 0,5'ten azdır. Temel denklemlere sahip akış modelleri hızlı başvuru için ayrı olarak verilmiştir.

Sıvıların listesi:

Hava, Buhar, Su, Azot, Oksijen, Hidrojen, Helyum, CO2, Metan, Etan, Klor, Amonyak, Argon, Hidrolik yağı, HFC (R410A).

Delik Tipi:

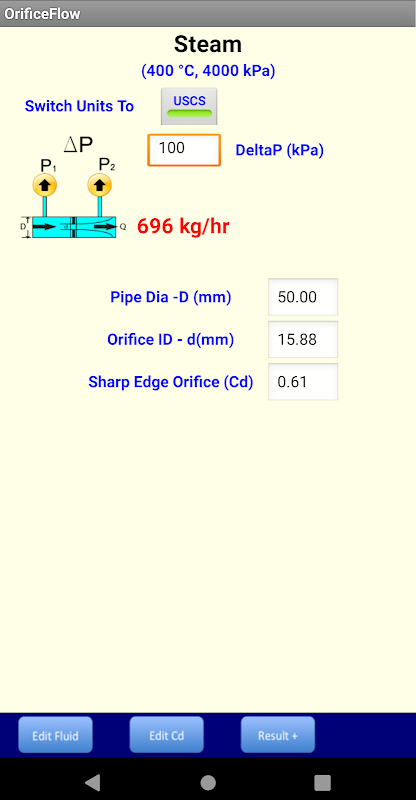

Uygulama, ekran görüntüsünde gösterildiği gibi önerilen boşaltma katsayılarıyla dört standart orifis tasarımı verir. Ayrıca, sıvı ve gazların akış hızlarının hesaplanmasında kullanılan farklı parametrelerin detaylarını verir. Bu model nozüller, venturi tüpler ve varsayılan deşarj katsayısının (Cd) birlik olduğu metreler için de geçerlidir.

Orifis Parametreleri:

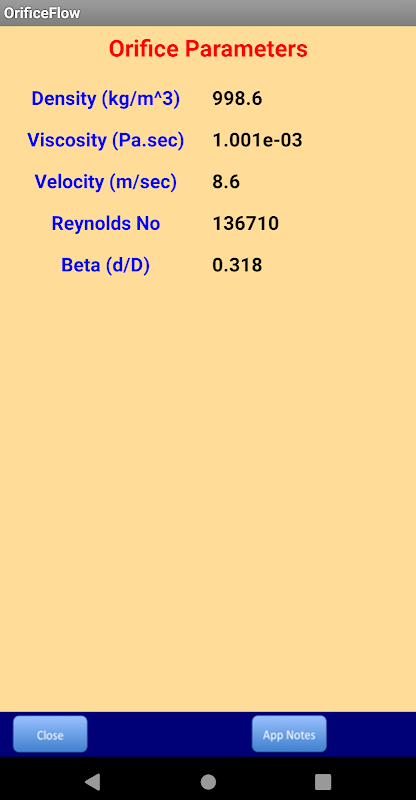

Akışkan giriş sıcaklığı ve basıncı, orifis geometrisi, standart basınç musluklarını kullanarak basınç farkı (ISO 5167), hesaplamada istenen standart parametrelerdir. Delik geometrisine dayanarak, önerilen boşaltma katsayısı Cd kullanılır. Ancak, kullanıcılar bunu daha doğru sonuçlar almak için üreticinin verilerini kullanarak düzenleyebilir.

Ölçü birimi:

Kullanıcılar SI ve USCS birim standartları arasında geçiş yapabilirler. Akışkanların tipine göre akış hızı için birim buna göre gösterilmiştir.

İzlenecek Tavsiye Edilen Adımlar:

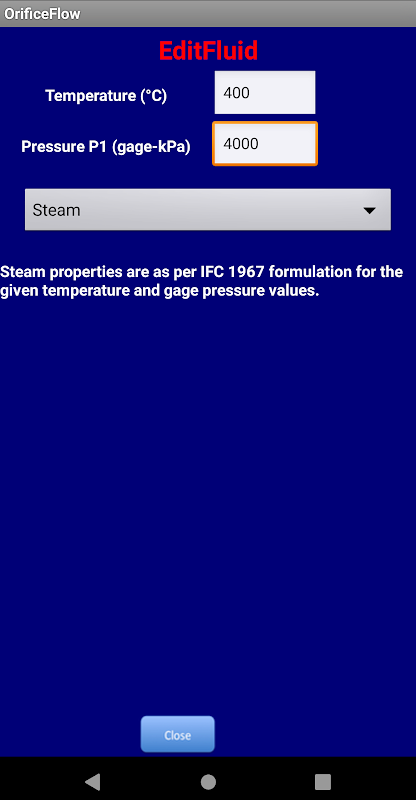

1. Sıvıyı Düzenle - sıvıyı seçin, sıcaklığı ve basıncı düzenleyin.

2. Cd'yi düzenleyin - orifis tasarımını ve deşarj katsayısını seçin.

3. Delik boyutlarını, basınç farkı verilerini düzenleyin.

4. Orifis akışını hesaplayın ve sonuçları görüntüleyin.
