Orifice Flow

La misurazione del flusso del fluido in tubi e condotti che utilizzano piastre orifizio sono molto comuni nelle applicazioni industriali. Questa app calcola rapidamente le portate per liquidi e gas in base a parametri standard secondo il modello mostrato. Gli utenti possono scegliere qualsiasi fluido da un elenco di quindici fluidi più comuni utilizzati nelle applicazioni industriali. Pertanto, questa app può essere uno strumento molto utile per la pratica di ingegneri e progettisti nella misurazione dei flussi in condotte e tubi.

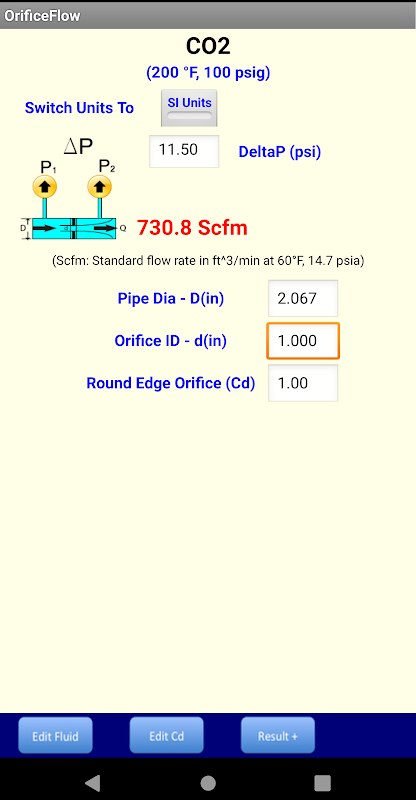

Un caso di studio sulla portata di CO2 è mostrato nella schermata. Il risultato è coerente con altri metodi utilizzati dal settore nel calcolo e la differenza è inferiore allo 0,5%. I modelli di flusso con equazioni governative vengono forniti separatamente per una rapida consultazione.

Elenco dei fluidi:

Aria, vapore, acqua, azoto, ossigeno, idrogeno, elio, CO2, metano, etano, cloro, ammoniaca, argon, olio idraulico, HFC (R410A).

Tipo di orifizio:

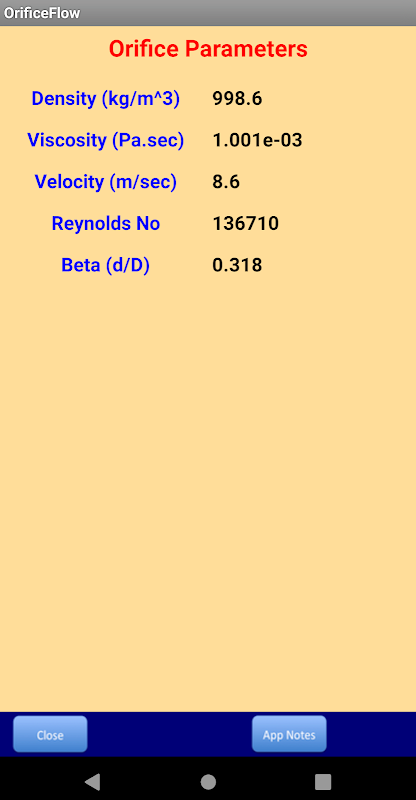

L'app fornisce quattro design dell'orifizio standard con i coefficienti di scarica raccomandati, come mostrato nella schermata. Fornisce anche i dettagli dei diversi parametri utilizzati nel calcolo delle portate di liquidi e gas. Questo modello è valido anche per ugelli, tubi di Venturi e metri per i quali il coefficiente di scarica predefinito (Cd) è l'unità.

Parametri dell'orifizio:

La temperatura e la pressione di ingresso del fluido, la geometria dell'orifizio, la differenza di pressione con i rubinetti a pressione standard (ISO 5167), sono i parametri standard richiesti nel calcolo. Sulla base della geometria dell'orifizio, viene utilizzato il coefficiente di scarica raccomandato Cd. Tuttavia, gli utenti possono modificarlo utilizzando i dati del produttore per ottenere risultati più accurati.

Unità di misura:

Gli utenti possono passare tra gli standard di unità SI e USCS. In base ai fluidi di tipo, l'unità per la portata viene mostrata di conseguenza.

Passaggi consigliati da seguire:

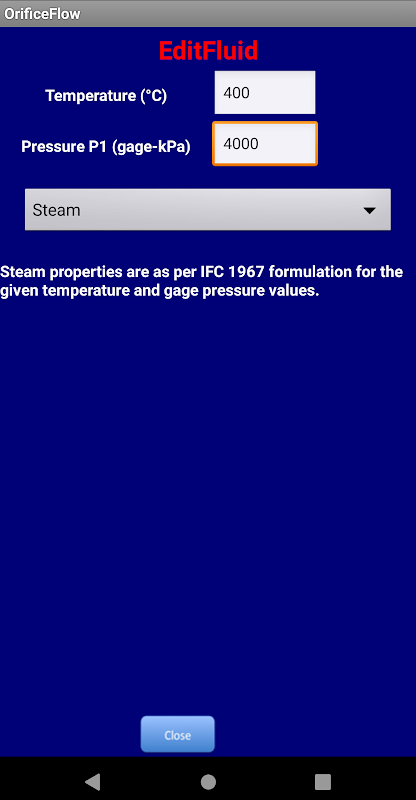

1. Modifica fluido: selezionare fluido, modificare temperatura e pressione.

2. Modifica Cd: selezionare il design dell'orifizio e il coefficiente di scarico.

3. Modificare le dimensioni dell'orifizio, i dati della pressione differenziale.

4. Calcolare il flusso dell'orifizio e visualizzare i risultati.
