Orifice Flow

使用孔板測量管道和導管中的流體流量在工業應用中非常常見。該應用程序根據所示模型，根據標準參數快速計算液體和氣體的流速。用戶可以從工業應用中使用的十五種最常見的流體列表中選擇任何流體。因此，這個應用程序可以是一個非常有用的工具，用於練習工程師和設計師測量管道和管道中的流量。

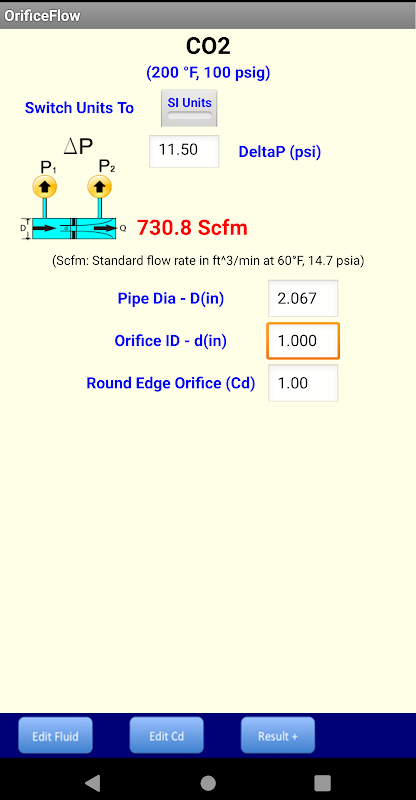

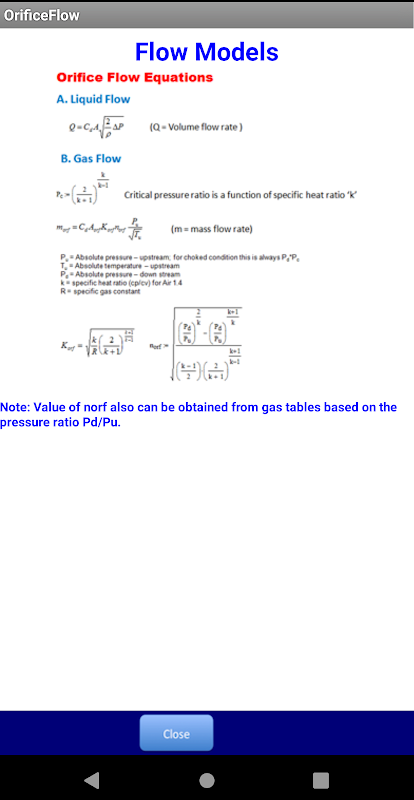

屏幕截圖顯示了CO2流量的案例研究。結果與行業計算中使用的其他方法一致，差異小於0.5％。具有控制方程的流動模型分別給出以供快速參考。

流體清單：

空氣，蒸汽，水，氮氣，氧氣，氫氣，氦氣，二氧化碳，甲烷，乙烷，氯氣，氨氣，氬氣，液壓油，HFC（R410A）。

孔口類型：

應用程序提供四種標準孔口設計，推薦的排放係數如屏幕截圖所示。它還給出了用於計算液體和氣體流速的不同參數的詳細信息。即使對於默認流量係數（Cd）為1的噴嘴，文丘里管和儀表，該型號也是有效的。

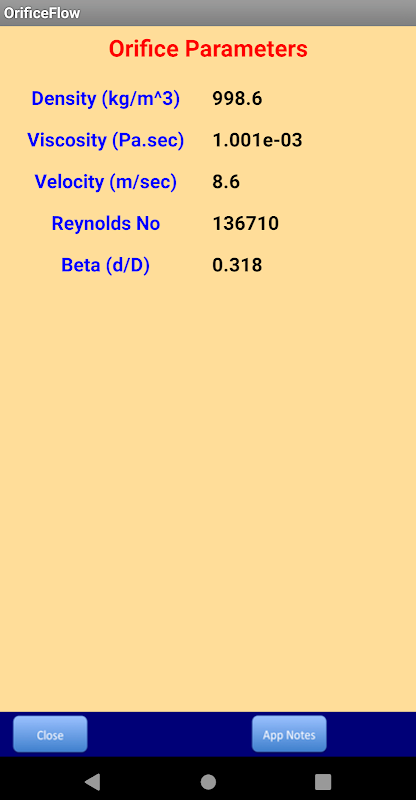

孔板參數：

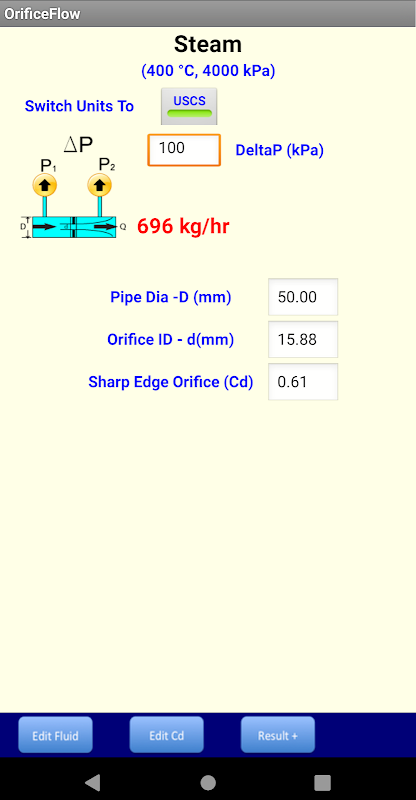

使用標準壓力接頭（ISO 5167）的流體入口溫度和壓力，孔口幾何形狀，壓差是計算中所需的標準參數。基於孔口幾何形狀，使用推薦的流量係數Cd。但是，用戶可以使用製造商的數據對其進行編輯，以獲得更準確的結果。

測量單位：

用戶可以在SI和USCS單位標準之間切換。基於類型流體，相應地示出了流速的單位。

建議的步驟：

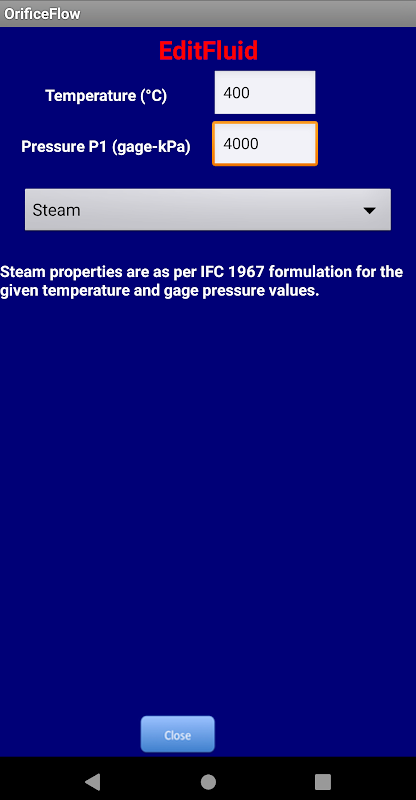

1.編輯流體 - 選擇流體，編輯溫度和壓力。

2.編輯Cd - 選擇孔板設計和流量係數。

3.編輯孔口尺寸，壓差數據。

4.計算孔板流量並顯示結果。
