Orifice Flow

Het meten van de vloeistofstroming in leidingen en leidingen met behulp van openingsplaten is zeer gebruikelijk in industriële toepassingen. Deze app berekent snel de stroomsnelheden voor vloeistof en gassen op basis van standaardparameters volgens het weergegeven model. Gebruikers kunnen vloeistoffen kiezen uit een lijst van vijftien meest voorkomende vloeistoffen die worden gebruikt in industriële toepassingen. Daarom kan deze app een zeer nuttige tool zijn voor het inoefenen van ingenieurs en ontwerpers bij het meten van stromingen in buizen en leidingen.

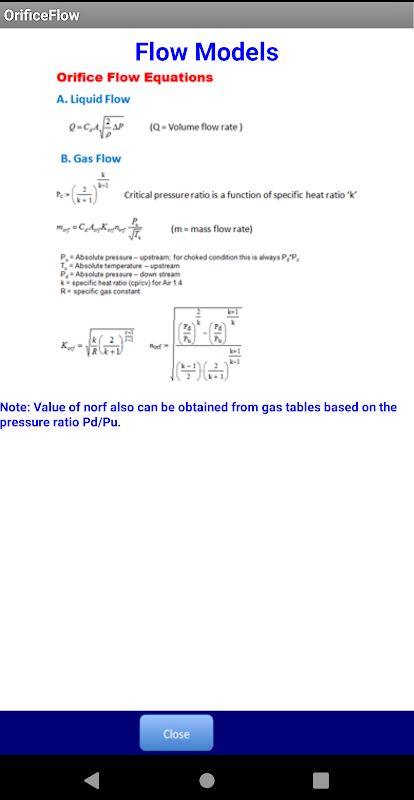

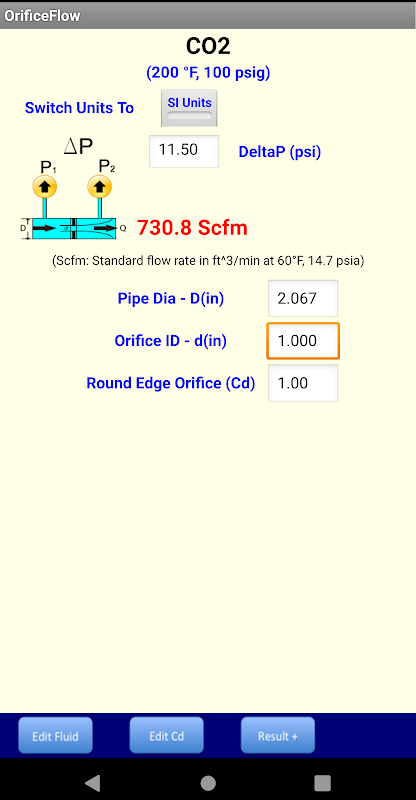

Een casestudy over het CO2-debiet wordt weergegeven in de schermafbeelding. Het resultaat is consistent met andere methoden die door de industrie worden gebruikt bij de berekening en het verschil is minder dan 0,5%. Flowmodellen met besturingsvergelijkingen worden afzonderlijk vermeld voor een snelle referentie.

Lijst van vloeistoffen:

Lucht, stoom, water, stikstof, zuurstof, waterstof, helium, CO2, methaan, ethaan, chloor, ammoniak, argon, hydraulische olie, HFC (R410A).

Opening type:

App geeft vier standaard openingen met aanbevolen ontladingscoëfficiënten zoals weergegeven in de schermafbeelding. Het geeft ook de details van verschillende parameters die worden gebruikt bij de berekening van debieten van vloeistof en gassen. Dit model is ook geldig voor spuitmonden, venturibuizen en meters waarvoor de standaard ontladingscoëfficiënt (Cd) gelijk is.

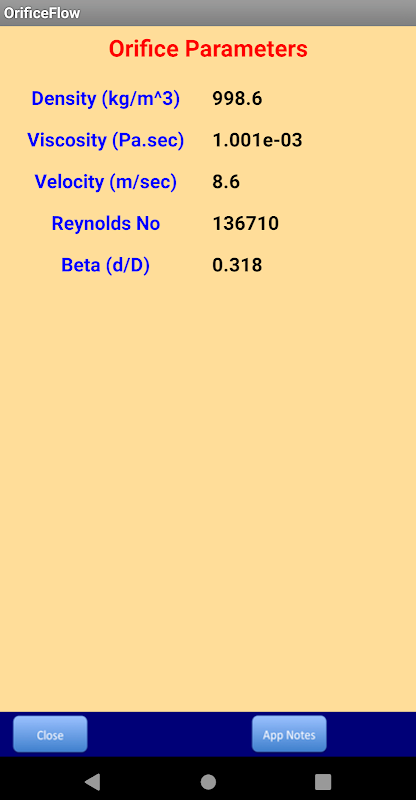

Openingsparameters:

De vloeistofinlaattemperatuur en -druk, de openingsgeometrie, het drukverschil met standaard drukaftakkingen (ISO 5167) zijn de standaardparameters die bij de berekening worden vereist. Op basis van de geometrie van de opening wordt de aanbevolen afvoercoëfficiënt Cd gebruikt. Gebruikers kunnen dit echter bewerken met behulp van de gegevens van de fabrikant voor nauwkeurigere resultaten.

Meet eenheid:

Gebruikers kunnen schakelen tussen SI- en USCS-eenheidsstandaarden. Op basis van type vloeistoffen wordt de eenheid voor de stroomsnelheid dienovereenkomstig weergegeven.

Aanbevolen stappen om te volgen:

1. Bewerk vloeistof - selecteer vloeistof, bewerk temperatuur en druk.

2. Bewerk Cd - selecteer opening ontwerp en ontlaadcoëfficiënt.

3. Bewerk openingsdimensies, drukverschilgegevens.

4. Bereken de stroom van de opening en geef de resultaten weer.
