AWC Connection Calc

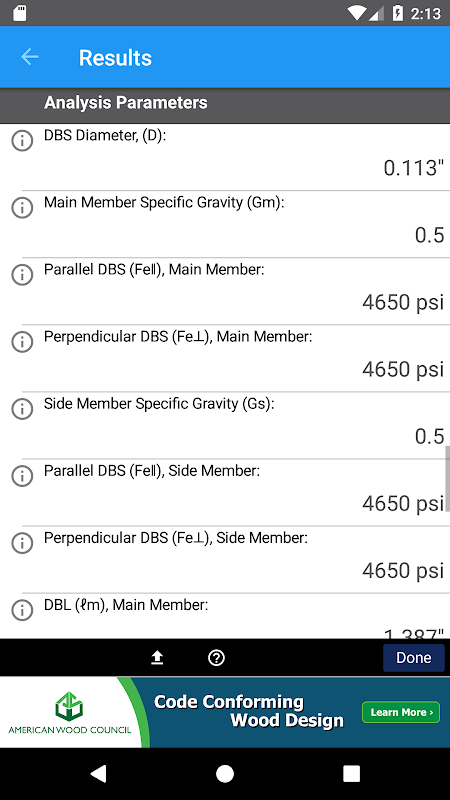

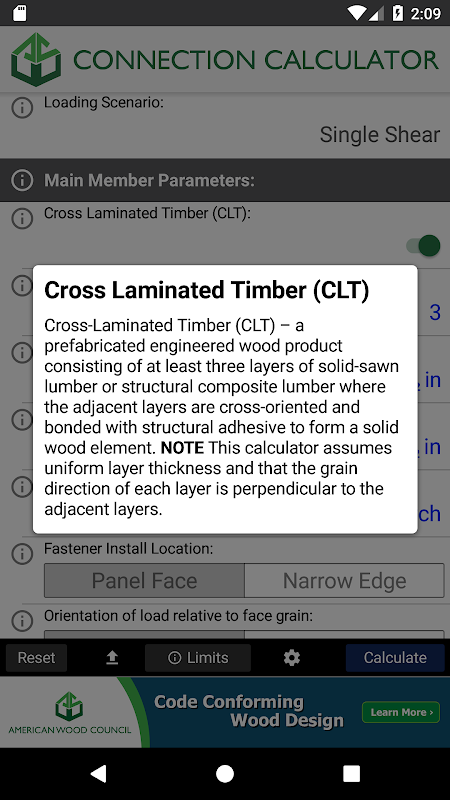

Proporciona a los usuarios un enfoque móvil para calcular las capacidades de pernos individuales, clavos, tornillos de tracción y tornillos para madera según el NDS 2015. Se pueden determinar tanto la capacidad de corte lateral (simple y doble) como la capacidad de extracción. Las conexiones de madera a madera, madera a concreto y madera a acero son posibles.

LÍMITES DE USO

ALCANCE Y LIMITACIONES

Las capacidades de conexión se calculan sobre la base de las disposiciones de diseño en la National Design Specification® 2015 para Construcción en Madera (NDS®). Las capacidades calculadas se basan en los siguientes supuestos y condiciones:

· Los pernos y los tirafondos deben cumplir con los requisitos de ANSI / ASME B18.2.1, los tornillos para madera deben cumplir con los requisitos de ANSI / ASME B18.6.1 y los clavos deben cumplir con los requisitos de ASTM F1667.

· Los pernos, los tirafondos y los tornillos para madera deben instalarse en orificios pretaladrados de acuerdo con las disposiciones del Capítulo 11 de NDS.

· Los pernos, los tirafondos y los tornillos para madera no deben introducirse a la fuerza en miembros de conexión con un martillo u otro dispositivo de impacto.

· Las caras de los miembros de conexión adyacentes se ponen en contacto cuando se instalan sujetadores.

· Se deben proporcionar distancias de borde adecuadas, distancias finales y espaciado para todos los sujetadores para evitar la división de los miembros de conexión de madera, de acuerdo con el Capítulo 11 de NDS.

· Las placas laterales de acero con un grosor de ¼ pulg. O mayor deben cumplir con los requisitos de ASTM A36, y las placas laterales de acero con un grosor menor de ¼ pulg. Deben cumplir con los requisitos de ASTM A653, Grado 33.

· Los miembros de conexión de concreto deben tener una resistencia a la compresión (fc ') de al menos 2500 psi.

· La calculadora de conexión en línea no aborda específicamente las conexiones de múltiples sujetadores. Consulte los Capítulos 10-11 de NDS y el Apéndice E de NDS para ver las disposiciones de diseño aplicables.

· La calculadora de conexión en línea no trata los sujetadores instalados en ángulo con respecto al grano (por ejemplo, clavos). Consulte los capítulos 10-11 de NDS para ver las disposiciones de diseño aplicables.

· La calculadora de conexión en línea no aborda los sujetadores sujetos a una carga lateral y de extracción combinada. Consulte los capítulos 10-11 de NDS para ver las disposiciones de diseño aplicables.

· La Calculadora de conexión en línea no aborda las conexiones con espacios o bloques espaciadores no estructurales entre los miembros.

DIRECTRICES ESTRUCTURALES GENERALES

La calidad de los productos y sujetadores de madera estructural y el diseño de miembros y conexiones de soporte de carga deben cumplir con las disposiciones de la NDS. La calculadora de conexión en línea se basa en ecuaciones de diseño para carga lateral y carga de extracción especificadas en los capítulos 10 y 11 de NDS, junto con las características de cierre especificadas en el apéndice L. de NDS, el comentario NDS, los apéndices NDS I a N y los capítulos 12- 13 proporcionan pautas adicionales con respecto al diseño de conexiones en estructuras de madera.

RESPONSABILIDAD POR EL DISEÑO

Si bien se han hecho todos los esfuerzos para asegurar la exactitud de la información presentada, y se ha hecho un esfuerzo especial para asegurar que la información refleje el estado del arte, ni la Asociación Estadounidense del Bosque y el Papel ni sus miembros asumen ninguna responsabilidad por cualquier diseño particular preparado a partir de esta calculadora de conexión en línea. Quienes utilizan esta calculadora de conexión en línea asumen toda responsabilidad por su uso.
