AWC Connection Calc

2015 NDSに従って、単一ボルト、釘、ラグねじ、木ねじの容量を計算するモバイルアプローチをユーザーに提供します。横方向（単一および二重せん断）および引き抜き能力の両方を決定で​​きます。木と木、木とコンクリート、および木と鋼の接続が可能です。

使用制限

範囲と制限

接続容量は、2015年のNational DesignSpecification®for Wood Construction（NDS®）の設計規定に基づいて計算されます。計算された容量は、次の前提条件に基づいています。

・ボルトとラグねじはANSI / ASME B18.2.1の要件を満たし、木ねじはANSI / ASME B18.6.1の要件を満たし、釘はASTM F1667の要件を満たしている必要があります。

・ボルト、ラグネジ、および木ネジは、NDS第11章の規定に従って、事前に開けられたリードホールに取り付ける必要があります。

・ボルト、ラグスクリュー、および木ネジは、ハンマーまたはその他の衝撃装置で接続部材に無理に打ち込まないでください。

・ファスナーを取り付けると、隣接する接続部材の面が接触します。

・NDS第11章に従って、木材の接続部材の分裂を防ぐために、すべてのファスナーに適切なエッジ距離、端部距離、および間隔を提供する必要があります。

・厚さ¼インチ以上のスチール製サイドプレートはASTM A36の要件を満たし、厚さ¼インチ未満のスチールサイドプレートはASTM A653、グレード33の要件を満たしている必要があります。

・コンクリート接続部材の圧縮強度（fc '）は少なくとも2500 psiでなければなりません。

・オンライン接続計算機は、複数のファスナー接続に特に対応していません。適用可能な設計条項については、NDSの第10〜11章およびNDSの付録Eを参照してください。

・オンライン接続計算機は、木目に対して斜めに取り付けられたファスナー（つま先の爪など）には対応していません。適用可能な設計条項については、NDSの第10〜11章を参照してください。

・オンライン接続計算ツールは、横荷重と引き抜き荷重を組み合わせたファスナーには対応していません。適用可能な設計条項については、NDSの第10〜11章を参照してください。

・オンライン接続計算ツールは、メンバー間のギャップまたは非構造スペーサーブロックのある接続には対応していません。

一般的な構造ガイドライン

構造用木材製品とファスナーの品質、および荷重支持部材と接続部の設計は、NDSの規定に準拠するものとします。オンライン接続計算機は、NDSの付録Lで指定されたファスナーの特性とともに、NDSの第10章および第11章で指定された横荷重および引き抜き荷重の設計方程式に基づいています。 13は、木構造の接続部の設計に関する追加のガイドラインを提供します。

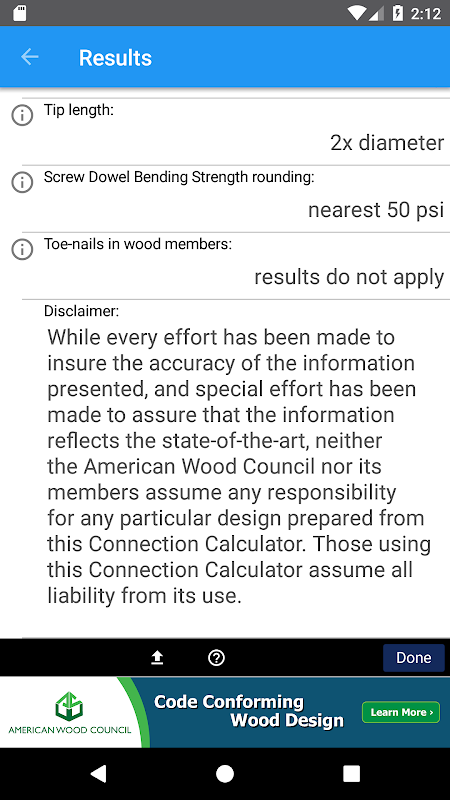

設計の責任

提示された情報の正確さを保証するためにあらゆる努力が払われ、情報が最新技術を反映することを保証するために特別な努力が払われましたが、アメリカ森林紙協会およびそのメンバーは、このオンライン接続計算ツールから作成された特定の設計。このオンライン接続計算機を使用している人は、その使用からすべての責任を負います。
