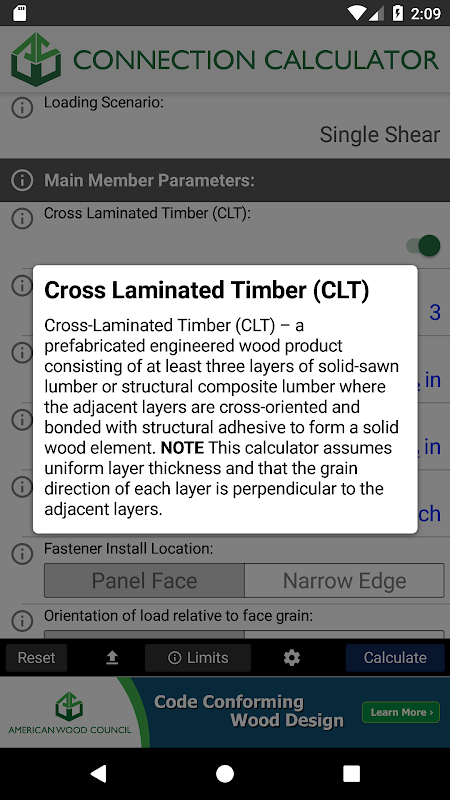

AWC Connection Calc

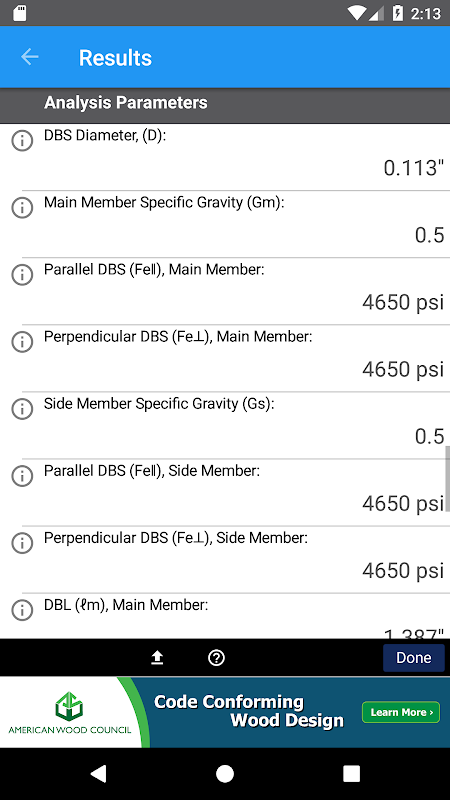

2015 एनडीएस प्रति एकल बोल्ट, नाखून, अंतराल शिकंजा और लकड़ी के शिकंजा के लिए गणना करने के लिए एक मोबाइल दृष्टिकोण के साथ उपयोगकर्ताओं को प्रदान करता है। पार्श्व (एकल और डबल कतरनी) और निकासी क्षमता दोनों को निर्धारित किया जा सकता है। लकड़ी से लकड़ी, लकड़ी से कंक्रीट, और लकड़ी से स्टील कनेक्शन संभव हैं।

उपयोग की सीमाएँ

स्कोप और सीमाएँ

लकड़ी के निर्माण (NDS®) के लिए 2015 राष्ट्रीय डिजाइन विशिष्टता® में डिजाइन प्रावधानों के आधार पर कनेक्शन क्षमताओं की गणना की जाती है। गणना की क्षमता निम्नलिखित मान्यताओं और शर्तों पर आधारित हैं:

· बोल्ट और लैग स्क्रू को ANSI / ASME B18.2.1 की आवश्यकताओं को पूरा करना चाहिए, लकड़ी के स्क्रू को ANSI / ASME B18.6.1 की आवश्यकताओं को पूरा करना चाहिए और नाखूनों को ASTM F1667 की आवश्यकताओं को पूरा करना चाहिए।

· बोल्ट, लैग स्क्रू और लकड़ी के स्क्रू को एनडीएस चैप्टर 11 के प्रावधानों के अनुसार पूर्वनिर्मित लीड होल में स्थापित किया जाना चाहिए।

· बोल्ट, लैग स्क्रू और लकड़ी के स्क्रू को जबरन कनेक्शन सदस्यों में हथौड़े या अन्य प्रभाव वाले उपकरण से नहीं चलाना चाहिए।

जब फास्टनरों को स्थापित किया जाता है तो आसन्न कनेक्शन सदस्यों के चेहरे को संपर्क में लाया जाता है।

एनडीएस अध्याय 11 के अनुसार, लकड़ी के कनेक्शन के सदस्यों के विभाजन को रोकने के लिए सभी फास्टनरों के लिए पर्याप्त दूरी, अंत दूरी और रिक्ति प्रदान की जानी चाहिए।

· स्टील साइड प्लेटों की मोटाई thickness में या अधिक से अधिक ASTM A36 की आवश्यकताओं को पूरा करना चाहिए, और। से कम मोटाई वाले स्टील साइड प्लेटों को ASTM A653, ग्रेड 33 की आवश्यकताओं को पूरा करना चाहिए।

कंक्रीट कनेक्शन सदस्यों के पास कम से कम 2500 पीएसआई की संपीड़ित शक्ति (एफसी ') होनी चाहिए।

ऑन-लाइन कनेक्शन कैलकुलेटर विशेष रूप से कई-फास्टनर कनेक्शनों को संबोधित नहीं करता है। लागू डिजाइन प्रावधानों के लिए एनडीएस अध्याय 10-11 और एनडीएस परिशिष्ट ई देखें।

ऑन-लाइन कनेक्शन कैलकुलेटर अनाज (जैसे, पैर के नाखून) पर एक कोण पर स्थापित फास्टनरों को संबोधित नहीं करता है। लागू डिजाइन प्रावधानों के लिए एनडीएस अध्याय 10-11 देखें।

ऑन-लाइन कनेक्शन कैलकुलेटर संयुक्त पार्श्व और वापसी लोडिंग के अधीन फास्टनरों को संबोधित नहीं करता है। लागू डिजाइन प्रावधानों के लिए एनडीएस अध्याय 10-11 देखें।

ऑन-लाइन कनेक्शन कैलकुलेटर सदस्यों के बीच अंतराल या गैर-संरचनात्मक स्पेसर ब्लॉक के साथ कनेक्शन को संबोधित नहीं करता है।

सामान्य संरचनात्मक गाइड

संरचनात्मक लकड़ी के उत्पादों और फास्टनरों की गुणवत्ता और लोड-समर्थक सदस्यों और कनेक्शनों के डिजाइन एनडीएस के प्रावधानों के अनुरूप होंगे। ऑन-लाइन कनेक्शन कैलकुलेटर एनडीएस परिशिष्ट 10 और 11 में निर्दिष्ट पार्श्व लोडिंग और निकासी लोडिंग के लिए डिज़ाइन समीकरणों पर आधारित है, साथ ही एनडीएस परिशिष्ट एल में निर्दिष्ट फास्टनर विशेषताओं के साथ। एनडीएस टीका, एनडीएस परिशिष्ट के माध्यम से एन, और एनडीएस अध्याय 12- 13 लकड़ी के ढांचे में कनेक्शन के डिजाइन के बारे में अतिरिक्त दिशानिर्देश प्रदान करते हैं।

डिजाइन के लिए जवाबदेही

जबकि प्रस्तुत जानकारी की सटीकता का बीमा करने के लिए हर संभव प्रयास किया गया है, और यह सुनिश्चित करने के लिए विशेष प्रयास किए गए हैं कि जानकारी अत्याधुनिक को दर्शाती है, न तो अमेरिकी वन और पेपर एसोसिएशन और न ही इसके सदस्यों के लिए कोई जिम्मेदारी मानती है किसी भी विशेष डिजाइन इस ऑन लाइन कनेक्शन कैलकुलेटर से तैयार किया। इस ऑन-लाइन कनेक्शन कैलकुलेटर का उपयोग करने वाले लोग इसके उपयोग से सभी दायित्व मान लेते हैं।
