AWC Connection Calc

با محاسبه ظرفیت برای پیچ های تک ، میخ ها ، پیچ های تاخیر و پیچ های چوبی در هر NDS 2015 ، یک رویکرد موبایل برای کاربران فراهم می کند. ظرفیت هر دو جانبی (برش منفرد و دو برابر) و ظرفیت برداشت قابل تعیین است. اتصالات چوب به چوب ، چوب به بتن و اتصالات چوب به فولاد امکان پذیر است.

محدودیت های استفاده

محدوده و محدودیت ها

ظرفیت های اتصال بر اساس مقررات طراحی در مشخصات ملی طراحی 2015 برای ساخت چوب (NDS®) محاسبه می شود. ظرفیت های محاسبه شده بر اساس فرضیات و شرایط زیر است:

پیچ و مهره های تاخیر باید شرایط ANSI / ASME B18.2.1 را برآورده کنند ، پیچ های چوبی باید الزامات ANSI / ASME B18.6.1 را برآورده کنند ، و میخ ها باید الزامات ASTM F1667 را برآورده کنند.

پیچ ها ، پیچ های تاخیر و پیچ های چوبی باید مطابق با بند 11 NDS در سوراخ های سرب پیش ساخته شده نصب شوند.

پیچ ها ، پیچ های تاخیر و پیچ های چوبی نباید به اجبار به اعضای اتصال با چکش یا وسیله ضربه دیگر منتقل شوند.

· صورت اعضای اتصال مجاور هنگام نصب اتصال دهنده ها در تماس قرار می گیرند.

· مسافت های کافی لبه ، فاصله های انتهایی و فاصله باید برای کلیه بست ها فراهم شود تا از انشعاب اعضای اتصالات چوب مطابق با فصل NDS 11 جلوگیری شود.

صفحات جانبی استیل با ضخامت ¼ in یا بیشتر باید الزامات ASTM A36 را برآورده سازند ، و صفحات جانبی استیل با ضخامت کمتر از ¼ in. باید الزامات ASTM A653 ، درجه 33 را رعایت کنند.

· اعضای اتصال بتنی باید دارای حداقل فشار 2500 psi باشند.

· ماشین حساب اتصال به صورت آنلاین به طور خاص اتصالات چند اتصال دهنده را برطرف نمی کند. برای مقاصد طراحی کاربردی به فصول 10-11 و NDS پیوست E مراجعه کنید.

· ماشین حساب اتصال به صورت آنلاین اتصال دهنده هایی را که از یک زاویه تا دانه نصب شده اند (به عنوان مثال ، ناخن های انگشت پا) نصب نمی کند. برای تهیه مقررات طراحی قابل استفاده ، به فصول 10-11 NDS مراجعه کنید.

· ماشین حساب اتصال آنلاین خط اتصال دهنده هایی را که در معرض بارگیری جانبی و ترکیبی قرار دارند ، آدرس نمی دهد. برای تهیه مقررات طراحی قابل استفاده ، به فصول 10-11 NDS مراجعه کنید.

· ماشین حساب اتصال به صورت آنلاین اتصالات را با شکاف ها یا بلوک های فاصله دهنده غیر ساختاری بین اعضاء برطرف نمی کند.

دستورالعمل هاي ساختاري كلي

کیفیت محصولات چوبی ساختاری و اتصال دهنده ها و طراحی اعضای و اتصالات حامل بار باید مطابق با مقررات NDS باشد. ماشین حساب اتصال به صورت آنلاین بر اساس معادلات طراحی شده برای بارگیری جانبی و بارگیری انحصاری که در فصل های 10 و 11 NDS مشخص شده است ، به همراه مشخصات اتصال دهنده های مشخص شده در NDS پیوست L. تفسیر NDS ، NDS پیوست های I از طریق N و فصل های NDS 12- 13 راهنمایی های اضافی در مورد طراحی اتصالات در سازه های چوبی ارائه می دهد.

مسئولیت طراحی

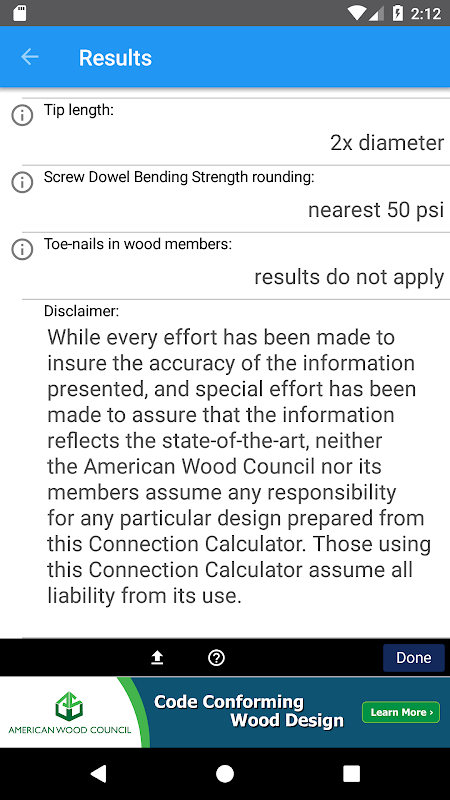

در حالی که تمام تلاشها برای اطمینان از صحت اطلاعات ارائه شده انجام شده است ، و تلاش ویژه ای صورت گرفته است تا اطمینان حاصل شود که این اطلاعات نشان دهنده مدرن ترین فناوری ها است ، نه انجمن جنگل و کاغذ آمریکا و نه اعضای آن مسئولیت این امر را بر عهده نگرفته اند. هر نوع طراحی خاص تهیه شده از این ماشین حساب اتصال آنلاین. افرادی که از این ماشین حساب اتصال به صورت آنلاین استفاده می کنند ، تمام مسئولیت استفاده از آن را بر عهده می گیرند.
