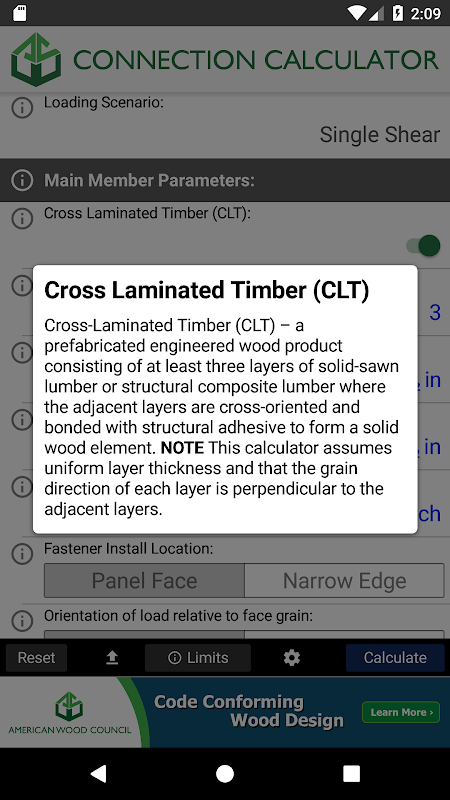

AWC Connection Calc

Cung cấp cho người dùng một cách tiếp cận di động để tính toán công suất cho các bu lông, đinh, ốc vít và vít gỗ cho mỗi NDS 2015. Cả hai bên (cắt đơn và cắt đôi) và khả năng rút tiền có thể được xác định. Kết nối gỗ với gỗ, gỗ với bê tông và gỗ với thép là có thể.

GIỚI HẠN SỬ DỤNG

PHẠM VI VÀ GIỚI HẠN

Khả năng kết nối được tính toán trên cơ sở các quy định thiết kế trong Đặc tả thiết kế quốc gia 2015 cho ngành xây dựng gỗ (NDS®). Các năng lực tính toán được dựa trên các giả định và điều kiện sau đây:

· Bu lông và ốc vít phải đáp ứng các yêu cầu của ANSI / ASME B18.2.1, vít gỗ phải đáp ứng các yêu cầu của ANSI / ASME B18.6.1 và đinh phải đáp ứng các yêu cầu của ASTM F1667.

· Bu lông, ốc vít và ốc vít gỗ phải được lắp đặt trong các lỗ chì được khoan trước theo quy định của NDS Chương 11.

· Bu lông, ốc vít và vít gỗ không được buộc vào các thành viên kết nối bằng búa hoặc thiết bị tác động khác.

· Các mặt của các thành viên kết nối liền kề được tiếp xúc khi cài đặt ốc vít.

· Khoảng cách cạnh đầy đủ, khoảng cách kết thúc và khoảng cách phải được cung cấp cho tất cả các ốc vít để ngăn chia các thành viên kết nối gỗ, theo NDS Chương 11.

· Các tấm thép bên có độ dày ¼ in hoặc lớn hơn phải đáp ứng các yêu cầu của ASTM A36, và các tấm thép bên có độ dày nhỏ hơn ¼ in phải đáp ứng các yêu cầu của ASTM A653, Lớp 33.

· Thành viên kết nối bê tông phải có cường độ nén (fc ') ít nhất 2500 psi.

· Máy tính kết nối trực tuyến không đề cập cụ thể đến các kết nối nhiều dây. Xem NDS Chương 10-11 và NDS Phụ lục E để biết các điều khoản thiết kế áp dụng.

· Máy tính kết nối trực tuyến không giải quyết các ốc vít được cài đặt ở góc tới hạt (ví dụ: móng chân). Xem NDS Chương 10-11 để biết các điều khoản thiết kế áp dụng.

· Máy tính kết nối trực tuyến không giải quyết các ốc vít chịu tải kết hợp bên và rút tiền kết hợp. Xem NDS Chương 10-11 để biết các điều khoản thiết kế áp dụng.

· Máy tính kết nối trực tuyến không giải quyết các kết nối với các khoảng trống hoặc các khối đệm không cấu trúc giữa các thành viên.

HƯỚNG DẪN CẤU TRÚC CHUNG

Chất lượng của các sản phẩm gỗ kết cấu và ốc vít và thiết kế của các thành viên và kết nối hỗ trợ tải trọng phải tuân theo các quy định của NDS. Máy tính kết nối trực tuyến dựa trên các phương trình thiết kế để tải và rút tiền bên được chỉ định trong NDS Chương 10 và 11, cùng với các đặc tính của dây buộc được chỉ định trong Phụ lục NDS L. Bình luận NDS, Phụ lục NDS từ I đến N và Chương 12 của NDS 13 cung cấp các hướng dẫn bổ sung liên quan đến việc thiết kế các kết nối trong các cấu trúc gỗ.

TRÁCH NHIỆM CHO THIẾT KẾ

Mặc dù mọi nỗ lực đã được thực hiện để đảm bảo tính chính xác của thông tin được trình bày, và nỗ lực đặc biệt đã được thực hiện để đảm bảo rằng thông tin phản ánh hiện đại, cả Hiệp hội Giấy & Lâm nghiệp Hoa Kỳ và các thành viên của Hiệp hội không chịu trách nhiệm về bất kỳ thiết kế cụ thể nào được chuẩn bị từ Máy tính kết nối trực tuyến này. Những người sử dụng Máy tính kết nối trực tuyến này chịu mọi trách nhiệm từ việc sử dụng nó.
