AWC Connection Calc

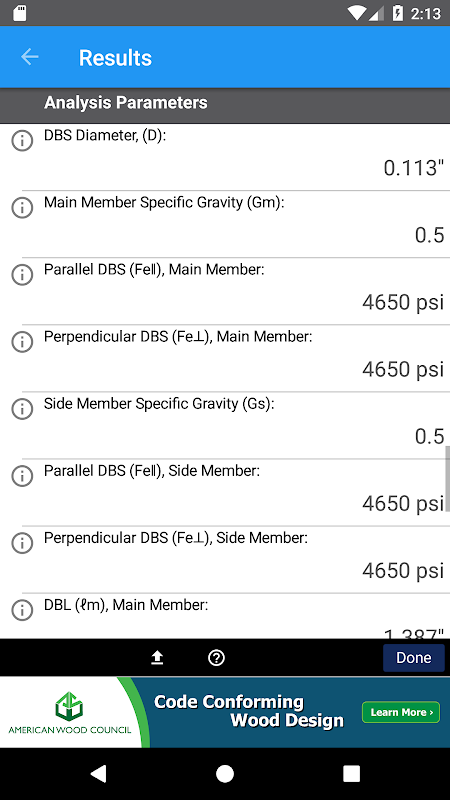

Biedt gebruikers een mobiele benadering voor het berekenen van capaciteiten voor enkele bouten, spijkers, lagschroeven en houtschroeven volgens de NDS 2015. Zowel de laterale (enkele en dubbele afschuiving) en opnamecapaciteiten kunnen worden bepaald. Hout-naar-hout, hout-naar-beton en hout-naar-staal verbindingen zijn mogelijk.

GEBRUIKSBEPERKINGEN

TOEPASSINGSGEBIED EN BEPERKINGEN

Verbindingscapaciteiten worden berekend op basis van ontwerpbepalingen in de 2015 National Design Specification® for Wood Construction (NDS®). De berekende capaciteiten zijn gebaseerd op de volgende veronderstellingen en voorwaarden:

· Bouten en lag-schroeven moeten voldoen aan de eisen van ANSI / ASME B18.2.1, houtschroeven moeten voldoen aan de eisen van ANSI / ASME B18.6.1 en nagels moeten voldoen aan de eisen van ASTM F1667.

· Bouten, lagerschroeven en houtschroeven moeten worden geïnstalleerd in voorgeboorde loodgaten in overeenstemming met de bepalingen van NDS hoofdstuk 11.

· Bouten, lagschroeven en houtschroeven mogen niet met geweld in verbindingselementen worden gedreven met een hamer of een ander slagapparaat.

· De vlakken van aangrenzende verbindingselementen worden in contact gebracht wanneer bevestigingsmiddelen worden geïnstalleerd.

· Voor alle bevestigingsmiddelen moeten voldoende randafstanden, eindafstanden en afstanden worden voorzien om splijten van houten verbindingselementen te voorkomen, in overeenstemming met NDS hoofdstuk 11.

· Stalen zijplaten met een dikte van ¼ inch of groter moeten voldoen aan de eisen van ASTM A36 en stalen zijplaten met een dikte van minder dan ¼ inch moeten voldoen aan de eisen van ASTM A653, klasse 33.

· Betonnen verbindingselementen moeten een druksterkte (fc ') hebben van minimaal 2500 psi.

· De online verbindingscalculator is niet specifiek gericht op verbindingen met meerdere bevestigingen. Zie NDS hoofdstukken 10-11 en NDS Bijlage E voor toepasselijke ontwerpbepalingen.

· De online verbindingscalculator heeft geen betrekking op bevestigingsmiddelen die onder een hoek met de korrel zijn geïnstalleerd (bijv. Teennagels). Zie NDS hoofdstukken 10-11 voor toepasselijke ontwerpbepalingen.

· De online verbindingscalculator heeft geen betrekking op bevestigingsmiddelen die worden onderworpen aan gecombineerde zij- en uittrekbelasting. Zie NDS hoofdstukken 10-11 voor toepasselijke ontwerpbepalingen.

· De online verbindingscalculator heeft geen betrekking op verbindingen met openingen of niet-structurele afstandsblokjes tussen leden.

ALGEMENE STRUCTURELE RICHTLIJNEN

De kwaliteit van structurele houtproducten en bevestigingsmiddelen en het ontwerp van lastdragende elementen en verbindingen moeten voldoen aan de bepalingen van de NDS. De online verbindingscalculator is gebaseerd op ontwerpvergelijkingen voor laterale belasting en opnamebelasting gespecificeerd in NDS hoofdstukken 10 en 11, samen met bevestigingskenmerken gespecificeerd in NDS bijlage L. Het NDS-commentaar, NDS bijlagen I tot en met N en NDS hoofdstukken 12- 13 bieden aanvullende richtlijnen met betrekking tot het ontwerp van verbindingen in houten constructies.

VERANTWOORDELIJKHEID VOOR ONTWERP

Hoewel alles in het werk is gesteld om de juistheid van de gepresenteerde informatie te verzekeren, en er speciale inspanningen zijn gedaan om ervoor te zorgen dat de informatie de stand van de techniek weerspiegelt, nemen noch de American Forest & Paper Association noch haar leden verantwoordelijkheid voor elk specifiek ontwerp dat is gemaakt met deze online Connection Calculator. Degenen die deze online Connection Calculator gebruiken, aanvaarden alle aansprakelijkheid voor het gebruik ervan.
