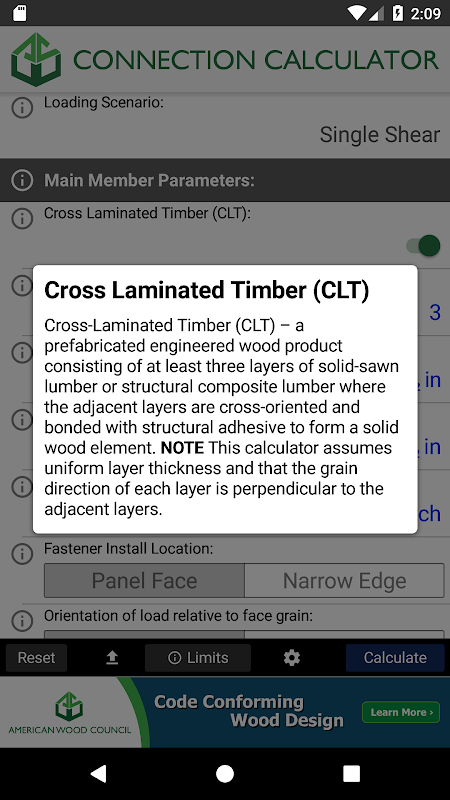

AWC Connection Calc

根據2015年NDS，為用戶提供了一種移動方法來計算單個螺栓，釘子，方頭螺釘和木螺釘的能力。可以確定橫向（單剪和雙剪）和拔出能力。木到木，木到混凝土和木到鋼的連接都是可能的。

使用限制

範圍和局限性

連接容量是根據2015年《國家木質建築設計規範®》（NDS®）中的設計規定計算得出的。計算的容量基於以下假設和條件：

·螺栓和方頭螺釘必須符合ANSI / ASME B18.2.1的要求，木螺釘必須符合ANSI / ASME B18.6.1的要求，並且釘子必須符合ASTM F1667的要求。

·必須按照NDS第11章的規定，將螺栓，方頭螺釘和木螺釘安裝在預鑽孔的導孔中。

·不得使用錘子或其他衝擊裝置將螺栓，方頭螺釘和木螺釘強行擰入連接件中。

·安裝緊固件時，相鄰連接構件的表面會接觸。

·根據NDS第11章，必須為所有緊固件提供足夠的邊緣距離，端部距離和間距，以防止木質連接構件裂開。

·厚度為1/4英寸或更大的鋼製側板必須滿足ASTM A36的要求，厚度小於¼英寸的鋼製側板必須滿足ASTM A653，33級的要求。

·混凝土連接構件的抗壓強度（fc'）必須至少為2500 psi。

·在線連接計算器沒有專門解決多緊固件連接問題。有關適用的設計規定，請參見NDS第10-11章和NDS附錄E。

·在線連接計算器不能解決與穀物成一定角度安裝的緊固件（例如，腳趾釘）。有關適用的設計規定，請參見NDS第10-11章。

·在線連接計算器不能處理承受側向和拔出載荷共同作用的緊固件。有關適用的設計規定，請參見NDS第10-11章。

·在線連接計算器無法解決成員之間存在間隙或非結構性隔離塊的連接。

一般結構準則

結構木製品和緊固件的質量以及承重構件和連接件的設計應符合NDS的規定。在線連接計算器基於NDS第10和11章中指定的橫向載荷和拔出載荷設計公式，以及NDS附錄L中規定的緊固件特性。NDS評註，NDS附錄I至N和NDS第12-圖13提供了有關木結構連接設計的其他準則。

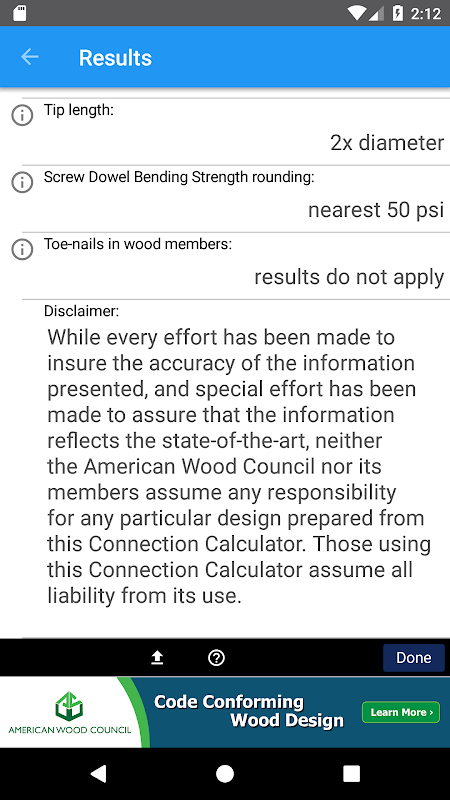

設計責任

儘管已盡一切努力確保所提供信息的準確性，並已做出特殊努力以確保信息反映最新技術，但美國森林與造紙協會及其成員均不承擔任何責任。從此在線連接計算器準備的任何特定設計。那些使用此在線連接計算器的人對使用它承擔全部責任。
