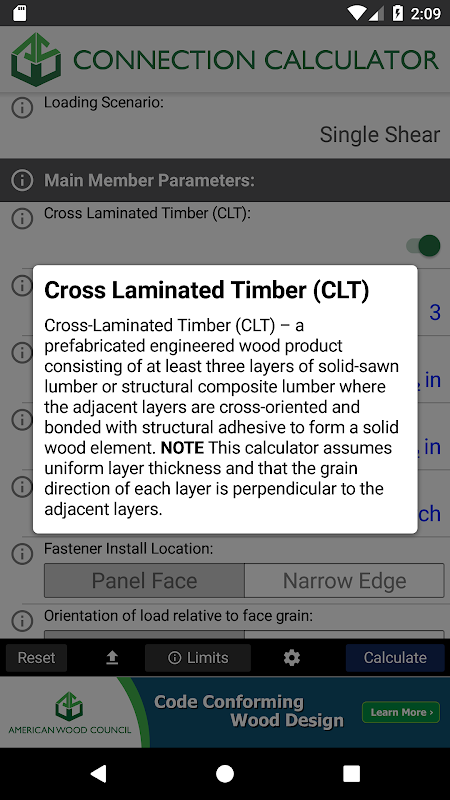

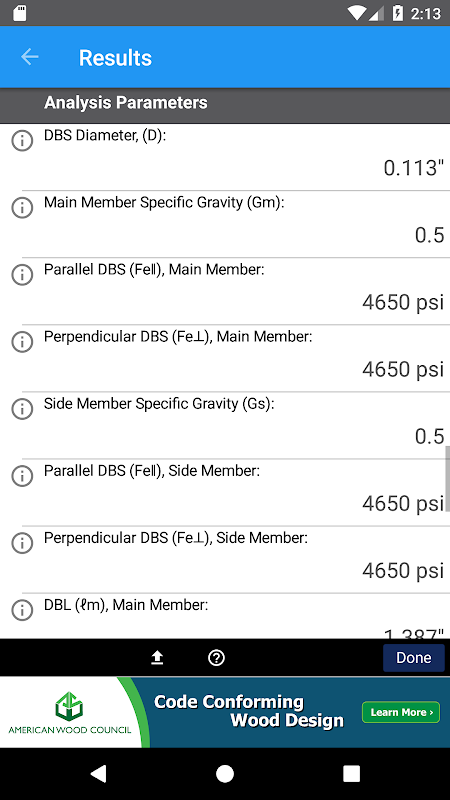

AWC Connection Calc

Menyediakan pengguna dengan pendekatan mudah alih untuk mengira kapasiti untuk bolt tunggal, paku, skru lag dan skru kayu setiap tahun 2015 NDS. Kedua-dua sisi (ricih tunggal dan berganda) dan kapasiti pengeluaran boleh ditentukan. Sambungan kayu ke kayu, kayu ke konkrit, dan sambungan kayu ke besi mungkin.

BATAS PENGGUNAAN

SKOP DAN BATASAN

Kapasiti sambungan dikira atas dasar peruntukan reka bentuk dalam 2015 National Design Specification® untuk Pembinaan Kayu (NDS®). Kapasiti yang dikira berdasarkan kepada andaian dan syarat berikut:

· Skru bolt dan ketinggalan mesti memenuhi keperluan ANSI / ASME B18.2.1, skru kayu mesti memenuhi keperluan ANSI / ASME B18.6.1, dan paku mesti memenuhi keperluan ASTM F1667.

· Bolt, skru ketinggalan dan skru kayu mesti dipasang di lubang plumbum terdahulu mengikut peruntukan NDS Bab 11.

· Bolt, skru lag dan skru kayu tidak boleh dipaksa secara paksa ke dalam anggota sambungan dengan tukul atau peranti kesan lain.

· Wajah-wajah anggota sambungan bersebelahan dihubungkan apabila pengikat dipasang.

· Jarak tepi yang mencukupi, jarak hujung dan jarak mesti disediakan untuk semua pengikat untuk mengelakkan pemecahan ahli sambungan kayu, mengikut NDS Chapter 11.

· Plat sisi keluli dengan ketebalan ¼ inci atau lebih tinggi mesti memenuhi keperluan ASTM A36, dan plat sisi keluli dengan ketebalan kurang daripada ¼ inci. Mesti memenuhi keperluan ASTM A653, Gred 33.

· Anggota sambungan konkrit mesti mempunyai kekuatan mampatan (fc ') sekurang-kurangnya 2500 psi.

· Kalkulator Sambungan dalam talian tidak khusus menangani sambungan berbilang pengikat. Lihat Bab NDS 10-11 dan NDS Lampiran E untuk peruntukan reka bentuk yang berkenaan.

· Kalkulator Sambungan dalam talian tidak menangani pengikat dipasang pada sudut ke butiran (mis., Jari kaki). Lihat Bab NDS 10-11 untuk peruntukan reka bentuk yang berkenaan.

· Kalkulator Sambungan dalam talian tidak menangani pengikat yang tertakluk kepada penggabungan pemuatan lateral dan pengeluaran. Lihat Bab NDS 10-11 untuk peruntukan reka bentuk yang berkenaan.

· Kalkulator Sambungan dalam talian tidak menangani sambungan dengan jurang atau blok spacer bukan struktural di antara ahli.

GARIS PANDUAN STRUKTUR AM

Kualiti produk kayu dan pengikat struktur dan reka bentuk anggota sokongan dan sambungan sokongan hendaklah mematuhi peruntukan NDS. Kalkulator Sambungan dalam talian adalah berdasarkan kepada persamaan reka bentuk untuk memuat dan pengeluaran pengeluaran sisi yang dinyatakan dalam NDS Bab 10 dan 11, bersama-sama dengan ciri pengikat yang dinyatakan dalam NDS Appendix L. Komentari NDS, Lampiran NDS I melalui N, dan Bab NDS 12- 13 menyediakan garis panduan tambahan mengenai reka bentuk sambungan dalam struktur kayu.

TANGGUNGJAWAB UNTUK REKA BENTUK

Walaupun segala usaha telah dilakukan untuk memastikan ketepatan maklumat yang dikemukakan, dan usaha khas telah dibuat untuk memberi jaminan bahawa maklumat itu mencerminkan canggih, tidak juga Persatuan Hutan & Kertas Amerika atau ahli-ahlinya memikul tanggungjawab untuk sebarang reka bentuk tertentu yang disediakan dari Kalkulator Sambungan dalam talian ini. Mereka yang menggunakan Kalkulator Sambungan dalam talian ini menganggap semua liabiliti dari penggunaannya.
